帆板冲浪运动器材三维结构设计

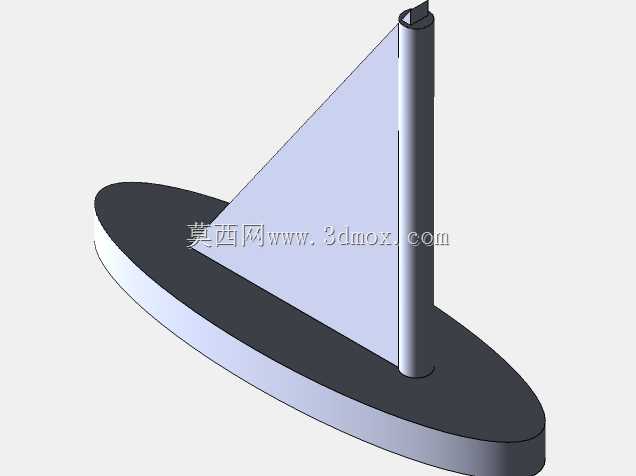

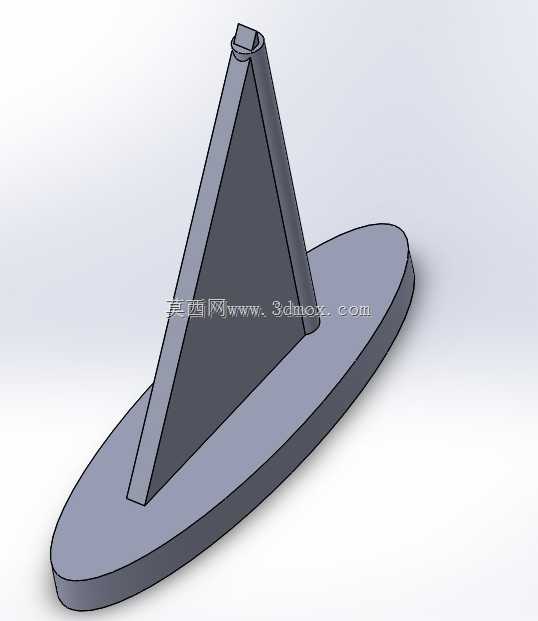

　　这款帆板结构的三维建模，核心围绕近岸浅海休闲运动场景的使用需求展开，区别于专业竞技类帆板的复杂操控结构，整体做了轻量化的简化设计，更适配入门级体验、休闲娱乐场景的使用，也可作为水上运动主题展陈、科普教具的结构原型使用。从结构功能拆分来看，整个模型分为浮体板身、桅杆、帆面三个核心组成部分，浮体板身采用椭圆流线型轮廓设计，板身边缘做了圆弧过渡处理，避免尖锐棱角在使用过程中造成磕碰损伤，板体的厚度从中心向边缘逐步收薄，既保证了中心区域的结构强度，能够承载单人站立的重量载荷，也能减少边缘区域的水阻，提升板面在水面滑行时的顺畅度。

　　桅杆采用垂直安装的圆柱结构，安装位置设置在板身中轴线靠前的区域，这个位置的选择经过受力逻辑推演：帆面受侧向风力时，桅杆的受力点靠前，能够让板面的转向力矩更易控制，新手操控时不容易出现板身侧翻的问题，桅杆底部与板身的连接位置做了内嵌式的安装座设计，安装座嵌入板身内部一定深度，保证桅杆受侧向力时不会出现根部断裂、连接松脱的问题，同时安装边界预留了标准的插接配合公差，实际生产时可采用过盈配合或者快拆卡扣结构，方便桅杆的拆卸收纳，减少运输时的整体占用空间。

　　帆面采用直角三角型的单片结构设计，前缘完全贴合桅杆柱面固定，下边缘与板身上表面保持平行，这种帆面设计没有复杂的缭绳操控结构，风作用在帆面上的推力直接通过桅杆传递到板身，不需要使用者频繁调整帆面角度，大幅降低了操控门槛，适合休闲体验场景下的使用，帆面的后缘做了微幅的后掠角度处理，能够减少侧风带来的紊流影响，让板面的直行稳定性更好。从外形尺寸的边界设定来看，板身的整体长度控制在单人站立的适配范围，宽度保证站立时双脚有足够的放置空间，桅杆高度适配普通人站立操控的抬手高度，不会因为桅杆过高导致重心上移影响稳定性，也不会因为帆面面积过小导致风力推力不足。

　　整个结构的设计思路没有追求专业竞技的性能参数，而是优先考虑结构可靠性、使用安全性与拆装便捷性，所有外露的结构边缘都做了圆角处理，没有易伤人的尖锐结构，连接部位的受力路径做了简化，减少不必要的活动零部件，降低后期维护的成本，建模过程中所有配合面都预留了合理的公差间隙，不管是采用塑料吹塑、玻璃钢糊制还是3D打印制作原型件，都能直接参考模型的尺寸边界进行生产适配，不需要额外做大量的结构调整。在实际场景应用中，这款简化结构的帆板除了作为水上休闲器材使用，还可以作为水上运动主题的文创摆件原型、青少年科普教学的结构演示模型，也可适配水上乐园的浅水区体验项目，结构简单易维护，对使用场地的要求不高，不需要配套复杂的操控配件即可投入使用。建模时对各个部件的分件做了明确区分，浮体、桅杆、帆面三个部件可独立拆分，方便后续根据不同的使用需求更换部件材质，比如浮体可采用轻质发泡材料提升浮力，桅杆可采用铝合金或者碳纤维管材降低整体重量，帆面可采用防水帆布或者PVC膜材降低成本，不同材质的适配都可以基于现有模型的安装边界进行调整，不需要重新改动整体结构布局。
