户外运动款数显电子腕表结构设计

日常做穿戴类产品结构设计时，这类数显电子腕表的建模往往需要兼顾佩戴适配性、结构防护性与操作便利性，不能只追求外观造型的视觉效果。从实际使用场景来看，这类腕表主要面向户外徒步、日常通勤、轻量运动等场景，需要适配不同粗细的手腕，同时要应对日常溅水、轻微磕碰、温度小幅波动等使用环境，结构设计上要优先保证核心显示模块的防护，避免外力冲击导致屏幕碎裂、内部电路移位。

从功能特性来看，这款腕表采用方形数显屏设计，区别于传统圆形指针腕表，方形屏幕可以更大程度利用表盘正面空间，显示时间、日期、计时等多组信息，屏幕区域做了略微下沉的嵌入式设计，表壳边缘高出屏幕表面0.8-1.2mm，形成天然的防撞缓冲区，即使腕表正面朝下磕碰在硬质平面上，也能让冲击力先作用在表壳边缘，避免屏幕直接接触受力面。表壳主体采用一体化的硬质塑壳结构，侧边的功能按键做了凸起的防滑纹理设计，按键与表壳的配合间隙控制在0.15mm以内，既保证按键按压的行程手感，又能避免日常使用中灰尘、水渍从按键缝隙进入表体内部，按键的按压反馈行程设计在0.3-0.5mm，符合日常操作的发力习惯，不会出现按压过软误触、过硬操作费力的问题。

表带部分采用柔性橡塑材质，与表壳的连接位置做了内嵌式的生耳安装结构，表耳位置的过渡做了圆弧倒角处理，避免佩戴时表耳边缘硌压手腕皮肤，表带的厚度从连接端的3mm向末端逐步递减到2mm，既保证连接位置的结构强度，又能让表带贴合手腕弧度，提升长时间佩戴的舒适度。表带上预留了多组调节孔位，孔位间距控制在8mm，可以适配140mm到210mm周长的手腕，覆盖绝大多数成年用户的佩戴尺寸需求，表带末端做了圆角处理，同时搭配金属表扣，表扣的开合结构做了隐藏式设计，避免表扣凸起勾挂衣物。

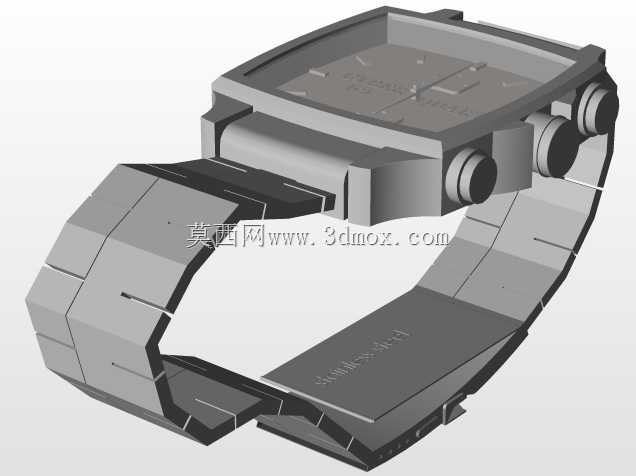

建模过程中需要重点把控几个安装边界尺寸：首先是表壳内部的腔体尺寸，要预留出电路板、纽扣电池、显示模组的安装空间，内部定位柱的高度要与电路板厚度匹配，定位柱与电路板安装孔的配合公差控制在H7/g6级别，方便组装时快速定位，同时避免组装后电路板出现窜动。其次是表壳前后盖的配合位置，设计了一圈宽度1.2mm的密封槽，用来放置橡胶密封圈，前后盖通过四颗微型螺丝锁紧，锁紧后密封圈的压缩量控制在25%-30%，可以满足日常洗手、淋雨场景下的防水需求，不需要达到专业潜水级的防水标准，兼顾成本与实用性能。另外屏幕与表壳的配合位置，设计了一圈缓冲泡棉的安装槽，泡棉厚度0.5mm，组装后泡棉被压缩0.2mm，既可以填充屏幕与表壳之间的间隙，避免屏幕晃动，又能在受到冲击时起到缓冲吸能的作用，保护屏幕不受损。

从设计思路上，这款腕表没有做过多冗余的装饰结构，整体线条硬朗方正，符合户外运动产品的视觉风格，表壳所有的外角都做了R1.5-R2mm的圆角处理，避免尖锐棱角在使用中造成磕碰划伤，同时也能提升注塑生产时的脱模便利性，减少应力集中导致的壳体开裂问题。表带与表壳的连接位置做了下沉式的转轴槽，生耳安装后两端完全隐藏在表耳内部，不会出现生耳突出勾挂物体的情况，同时也让整体外观更简洁流畅。在实际建模装配时，需要反复验证各个活动部件的运动干涉情况，比如表带弯折时会不会与表壳底部发生摩擦，按键按压到最大行程时会不会碰到内部电路板，表扣开合时会不会刮擦表带表面，这些细节都直接影响产品最终的使用体验。另外，整体腕表的重量控制在38g左右，佩戴时不会给手腕造成明显的负重感，适合长时间佩戴使用，表壳的整体外形尺寸控制在45mm×42mm×12mm，不会因为体积过大影响日常手部活动，也不会因为尺寸过小导致屏幕显示内容难以辨识。
