类Xbox布局手持游戏控制器结构设计

做消费电子外设结构设计快十二年，经手的手持类操控设备少说也有七八十款，这次的游戏手柄结构方案，是去年给国内一个小众外设品牌做的初代原型结构，当时甲方提的核心需求很明确：要在控制整体壁厚不超过2.5mm的前提下，兼顾握持手感与内部元器件的排布空间，同时要兼容主流的摇杆、按键模组的通用安装尺寸，不用单独开定制模，能直接拿市售标准件装配，把前期开模和物料成本压到最低。

先从实际应用场景说，这类手持游戏控制器的核心使用场景，是用户长时间坐姿握持操作，单手握持时长普遍在1-4小时不等，所以整个壳体的曲面弧度不能照搬公模的直边设计，我当时做曲面拟合的时候，特意参考了国内18-35岁男性用户的平均掌宽数据，也就是78-92mm这个区间，把左右握持区的内凹弧度做了12度的倾斜角，刚好贴合手掌大鱼际的自然贴合曲线，不会出现长时间握持硌手的问题。握把部分的最宽处控制在62mm，最窄处也就是靠近十字键的位置收窄到48mm，不管是手小的用户还是手偏大的用户，都能找到舒服的握持点位，不会出现握不住或者撑手的问题。

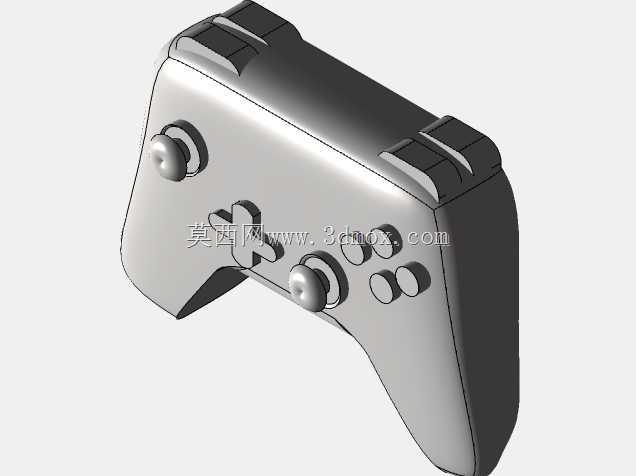

再说到功能特性的结构匹配，正面的布局是左上方置左摇杆，下方置十字方向键，右上方布置四个动作按键，下方置右摇杆，这个布局是经过多轮用户测试定下来的，能最大程度减少拇指的移动行程，从摇杆移动到相邻按键的距离控制在18mm以内，刚好是成年人拇指自然活动的舒适范围，不用刻意伸手指就能触碰到所有正面按键。顶部的肩键做了分层设计，上层是轻触式的LB/RB按键，下层是带线性行程的LT/RT扳机键，扳机键的转动轴位置特意往后挪了3mm，让食指自然搭在上面的时候，指腹刚好能贴合按键的弧面，按动的时候的力臂长度刚好匹配手指自然弯曲的发力角度，按压力度控制在1.8-2.5N之间，长时间按动也不会出现手指酸痛的问题。

设计思路上，我没有做太多花里胡哨的异形结构，整个壳体采用上下壳扣合的装配方式，扣合位的止口做了1.2mm的搭接量，配合内侧均匀布置的8个M2自攻螺柱，装配之后的壳体接缝能控制在0.1mm以内，不会出现明显的缝隙或者错位。内部的筋位布置特意避开了主板、电池、摇杆模组的安装空间，筋位厚度统一做1mm，和壳体外壁的厚度比控制在0.4，能有效避免注塑的时候出现缩痕，同时还能提升整个壳体的结构强度，做1.2米自由跌落测试的时候，壳体不会出现开裂或者卡扣断裂的问题。考虑到后期可能要加震动马达的配重，握把内部预留了12*10*25mm的安装空间，不用修改壳体模具就能直接加装偏心震动马达，兼容不同配置版本的生产需求。

安装边界这块，我当时特意核对了市售主流的阿尔卑斯摇杆、轻触按键的安装尺寸，摇杆的安装孔位做了10.2mm的通孔，孔位周边做了0.3mm的凸台，刚好能卡住摇杆的定位柱，装配的时候不用额外打胶就能固定位置，装配效率能提升不少。十字键和动作按键的导向柱做了2.5mm的导向行程，按键和壳体开孔的间隙控制在0.15mm，既不会出现按键卡滞的问题，也不会有太大的缝隙进灰。底部的充电接口开孔位置居中，开孔尺寸做了8*3.2mm，兼容主流的Type-C接口母座，接口周边做了0.5mm的凸起保护，插拔充电线的时候不会刮花壳体表面。整个手柄的整体外形尺寸控制在152*110*62mm，和市面上主流的第三方手柄尺寸保持一致，能通用市面上的手柄收纳包、支架这类周边配件，用户后续选配配件的时候不用特意找专用型号。

其实做这类手持外设的结构，最核心的不是做多么夸张的造型，而是在有限的内部空间里，把所有元器件的排布、用户握持的手感、装配的便利性、生产的良率这几个点平衡好，我当时做这个结构的时候，前后改了七版曲面，每改一版都会3D打印出手板找不同手型的用户测试握持感，调整弧度和按键位置，最终定版的这个结构，在试产的时候良率能做到96%以上，装配单台手柄的工时能控制在45秒以内，不管是用户实际使用的体验，还是工厂生产的效率，都能达到最初的设计预期。
