带防滑齿瓶盖的旋盖式便携储水瓶

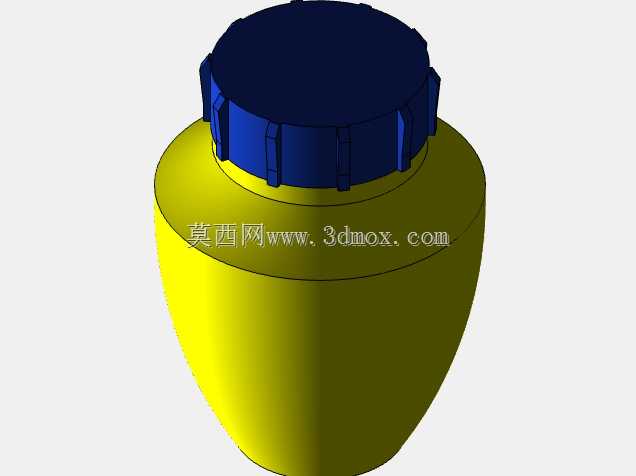

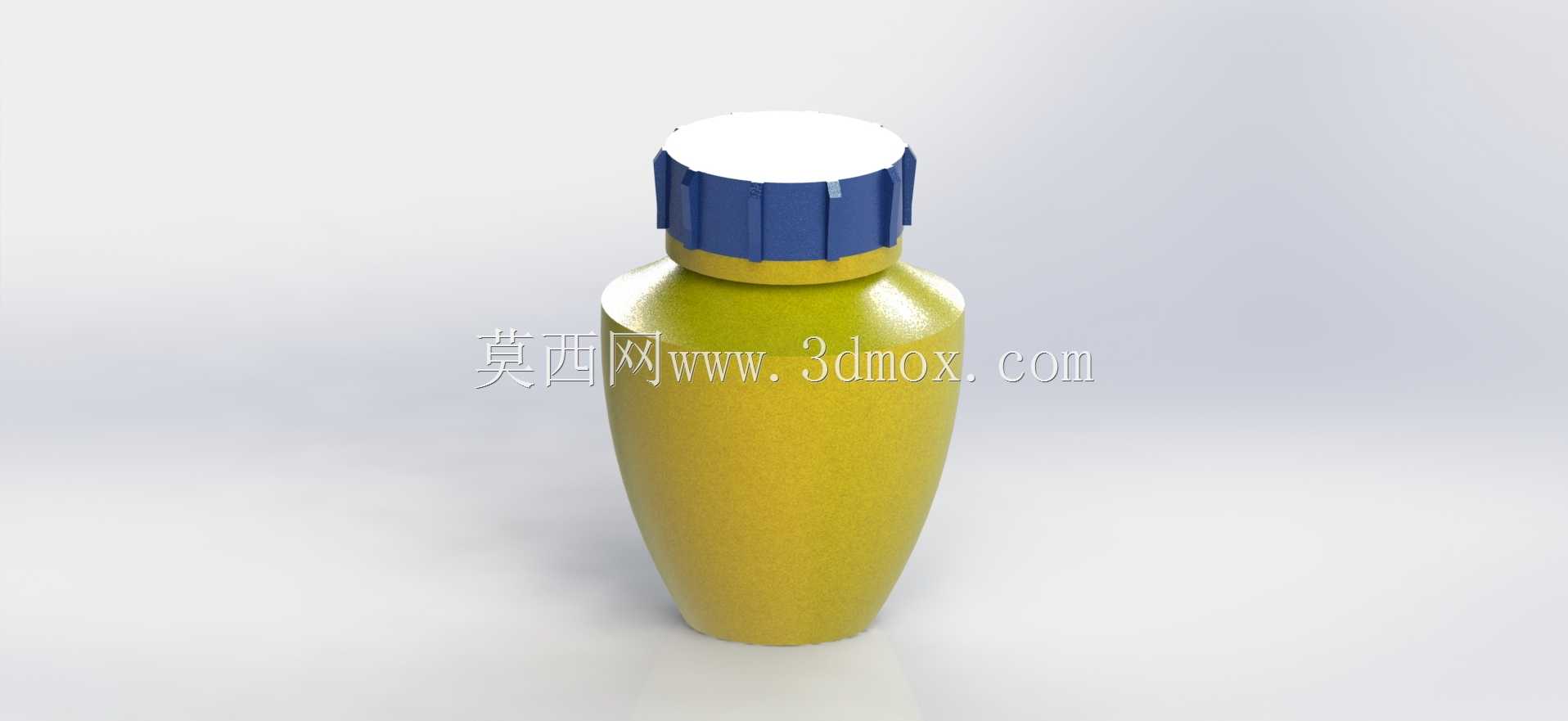

　　这款旋盖式储水瓶的设计，最初是面向户外便携储水、小型实验试剂分装这类对密封可靠性有明确要求的场景做的结构优化，区别于普通一次性饮料瓶的薄壁卡扣结构，整个瓶身与瓶盖的配合全部采用螺纹旋合结构，能反复开合使用且不会出现密封失效的问题。从结构设计逻辑来看，瓶身采用上窄下宽的收腰流线造型，底部做了加厚的平底支撑结构，放置在平面上时的支撑面直径达到瓶身最大直径的85%，即使受到侧向的轻微碰撞也不容易倾倒，瓶身中部的曲面过渡做了连续的曲率变化，没有尖锐的棱角，一方面是减少注塑成型时的应力集中问题，另一方面手持握持的时候能贴合手掌的自然弧度，长时间握持也不会出现硌手的情况。

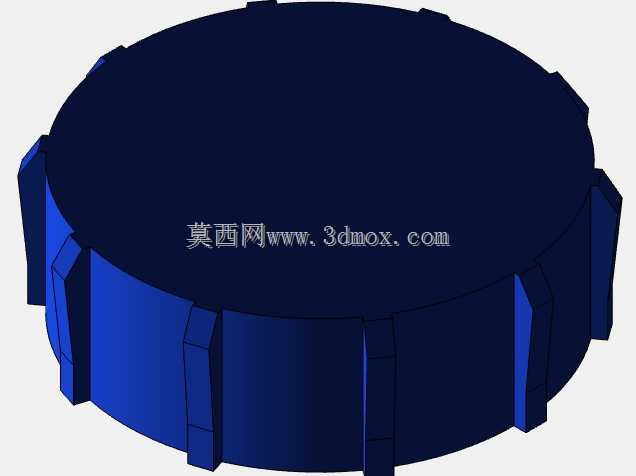

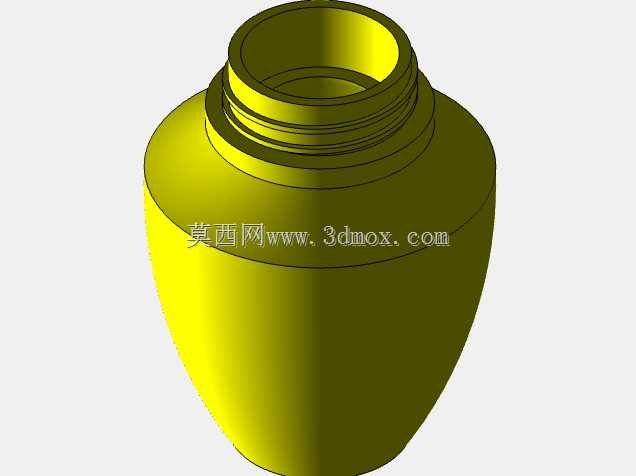

　　瓶盖部分是整个设计的核心功能区，瓶盖外侧做了均匀分布的竖向防滑齿，齿的高度控制在1.2mm，齿间距3mm，即使手上沾有水或者油污，旋转瓶盖的时候也能提供足够的摩擦力，不会出现打滑拧不开的情况；瓶盖内侧设计了两道环形密封筋，与瓶口的外螺纹配合拧紧后，密封筋会紧贴瓶口的上端面，形成两道独立的密封线，即使瓶内盛装液体倒置，也不会出现渗漏的情况，这种双密封结构相比单密封结构，在反复开合500次以上依然能保持可靠的密封性能。瓶口的螺纹采用标准的三角粗牙螺纹，螺距4mm，螺纹配合长度8mm，既能保证快速旋合，又有足够的连接强度，不会因为轻微的震动就出现松脱。

　　从安装边界来看，整个瓶体的最大外径为68mm，总高度（含瓶盖）为142mm，瓶口外径28mm，这个尺寸规格刚好能适配大多数车载杯架、户外背包的侧袋尺寸，不需要额外调整收纳空间就能直接放置。在实际应用场景中，除了日常户外出行储水之外，这个结构也可以直接用于实验室非腐蚀性试剂的分装、小型五金配件的密封存储，甚至可以作为3D打印的原型件，经过简单的后处理就能直接使用，瓶身的壁厚设计为均匀的2mm，不管是采用注塑成型还是FDM3D打印，都能保证成型后的结构强度，不会出现壁厚不均导致的变形问题。

　　设计过程中特意规避了复杂的倒扣结构，整个瓶身和瓶盖都可以采用简单的两瓣模直接成型，不需要额外的抽芯机构，能大幅降低量产时的模具成本，瓶盖顶部做了平面设计，可以直接粘贴标签标识内容物，不会因为曲面导致标签起翘脱落。瓶身的曲面过渡全部采用G2连续的曲面连接，没有明显的拼接棱线，清洁的时候不会残留卫生死角，用水冲洗就能直接清洁干净，适合需要反复使用的场景。在结构强度校核阶段，瓶身装满1L水从1.2米高度自由跌落至水泥地面，瓶身不会出现开裂，瓶盖也不会因为冲击松脱渗漏，完全满足日常使用的强度要求。
