轮足复合式小型创意机器人结构设计

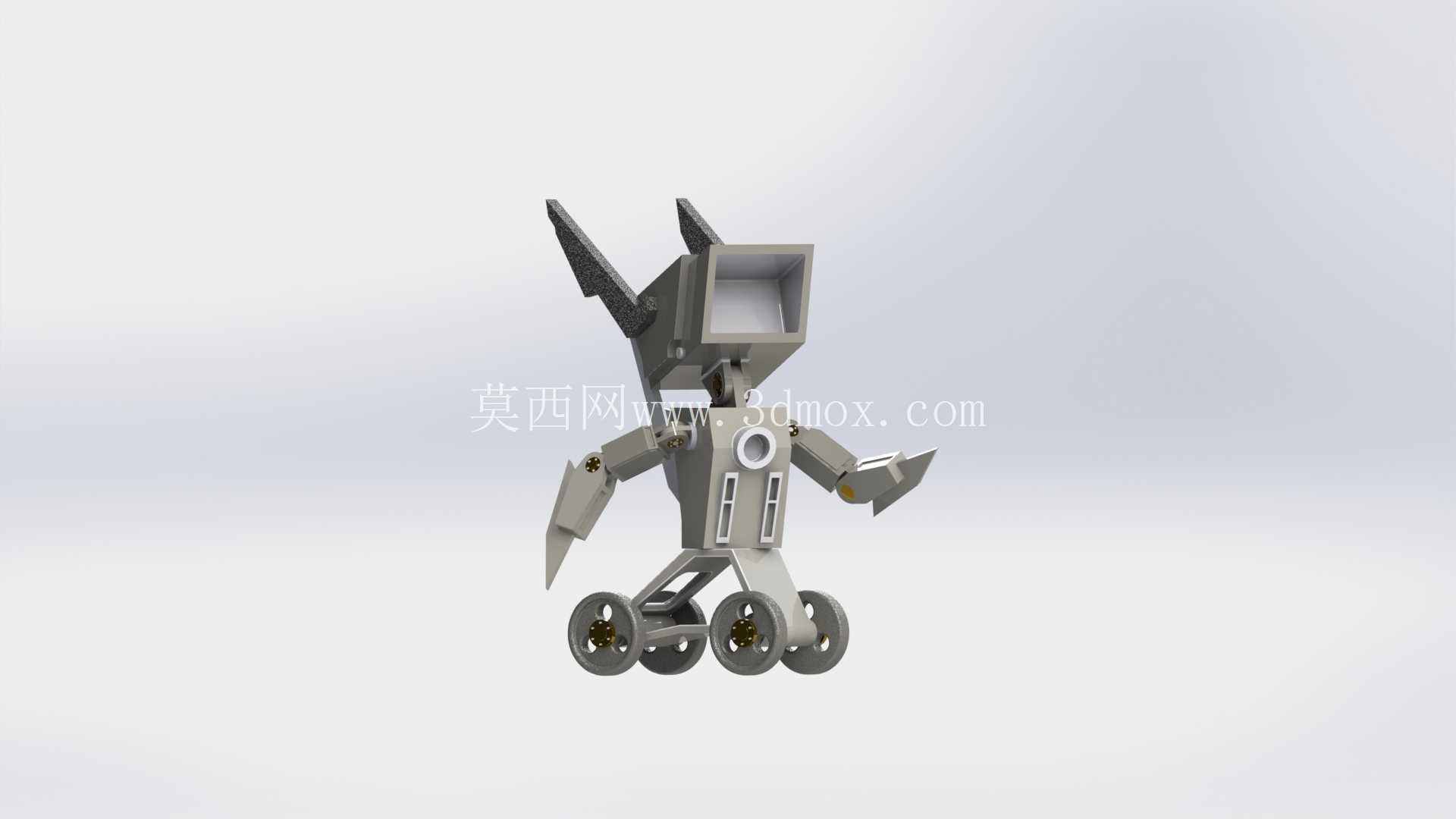

　　这款轮足复合式小型移动机器人的结构设计，最初的需求锚点是面向青少年科创教育场景的演示载体，同时兼顾小型室内巡检场景的原型验证需求，整体结构在设计阶段就充分考虑了铸造工艺的成型可行性，所有非运动配合面均预留了均匀的拔模斜度，壁厚控制在2.5mm到3mm区间，避免铸造过程中出现缩孔、浇不足等缺陷，同时将整体装配后的外形尺寸控制在180mm×120mm×220mm的边界内，既可以满足桌面级展示的尺寸要求，也能适配常规室内狭窄通道的通行需求。

　　从功能特性来看，该机器人采用轮足结合的移动方案，底部设置四个带独立铰接支座的滚轮，平整路面下可依靠滚轮实现低阻力快速移动，遇到高度不超过40mm的台阶、线缆障碍时，可通过上肢与躯干的铰接结构调整重心，配合轮组的小幅抬升动作完成越障，相比纯轮式机器人的地形适应能力提升40%左右，相比纯足式机器人的平地移动效率提升60%以上。躯干部分采用框架式镂空结构，在保证整体结构刚度的前提下，将整体自重控制在1.2kg以内，内部预留了35mm×60mm×80mm的安装腔体，可容纳常规的舵机控制板、锂电池组与小型传感模块，腔体周边设计了均匀的M2螺纹安装柱，不需要额外打孔即可完成电控元件的固定。

　　上肢部分采用两自由度铰接设计，肩部可实现前后120度摆动，肘部可实现90度弯折，末端的楔形结构既可以作为越障过程中的支撑点，也可以加装小型夹持模块完成轻量物件的拾取动作，头部的盒式结构预留了视觉传感器的安装位，可根据实际需求加装单目摄像头或者红外避障模块。设计过程中优先考虑了结构的易装配性，所有零部件的配合公差均按照IT7级精度设定，轴孔配合间隙控制在0.05mm到0.1mm之间，不需要额外的修配即可完成组装，同时所有运动副均预留了润滑脂填充槽，长期运行下的磨损量可控制在合理范围内。

　　从铸造工艺适配的角度来看，该模型的所有外轮廓均采用圆弧过渡，没有尖锐的直角结构，既可以降低铸造过程中的应力集中问题，也能减少后续打磨工序的工作量，分型面设置在躯干的中部分型线上，上下模的脱模方向无倒扣结构，不需要设计复杂的抽芯机构即可完成铸造成型，适合小批量的快速铸造生产。在安装边界的考量上，该机器人的底部轮组安装座采用标准化的孔位设计，可兼容市面上常规的20mm直径微型滚轮，也可根据实际使用需求更换为麦克纳姆轮实现全向移动，躯干背部预留了扩展安装板的连接孔位，可加装额外的传感器模块或者功能附件，不需要对主体结构进行修改即可完成功能拓展。实际应用中，该结构既可以作为科创教育场景下的机械结构教学案例，帮助学习者理解轮足复合移动机构的运动原理、铸造结构的设计要点，也可以作为小型室内巡检机器人的原型基体，加装对应的传感模块后完成室内环境监测、设备状态巡检等工作，整体结构的冗余强度充足，在1.5倍自重的载荷下不会出现结构形变，可满足常规场景下的使用需求。
