某综合楼给排水施工图B2-F18-51张CAD图 3D模型

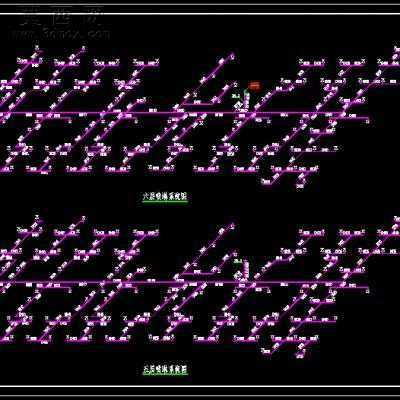

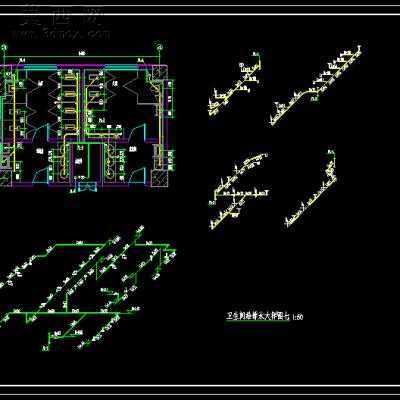

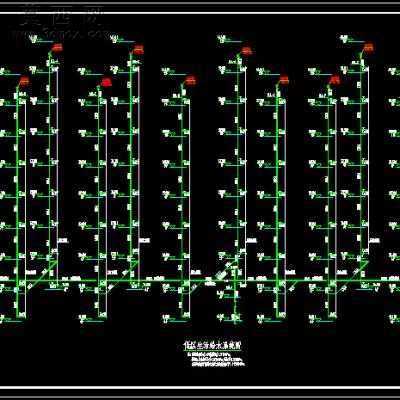

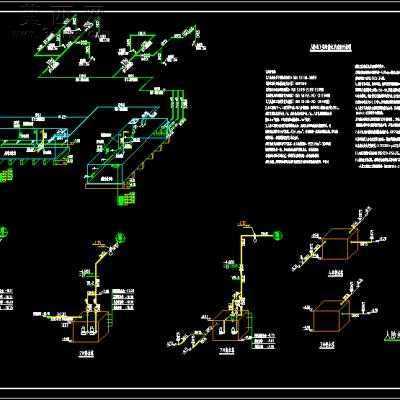

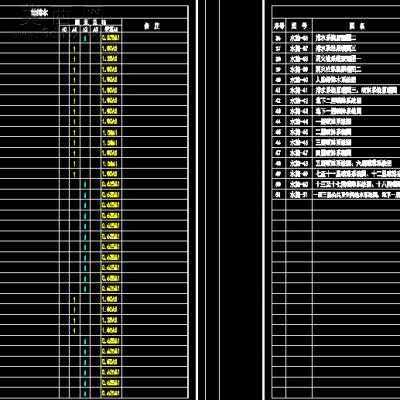

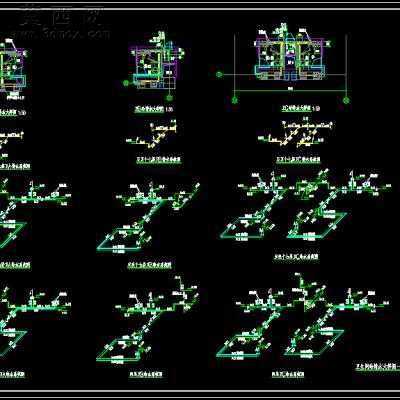

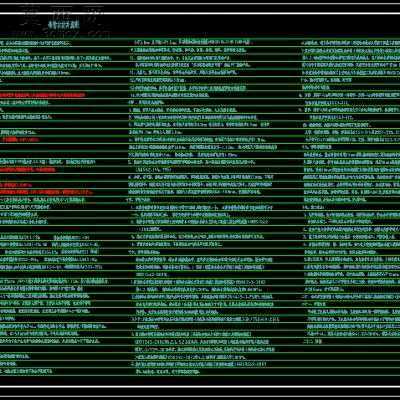

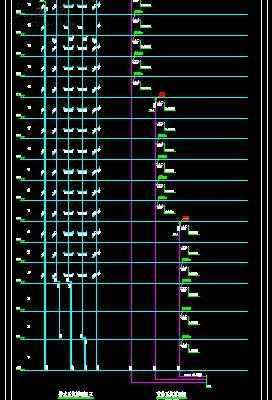

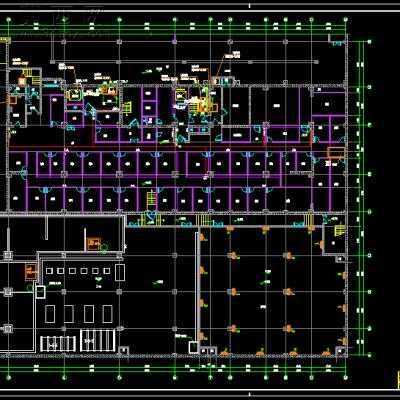

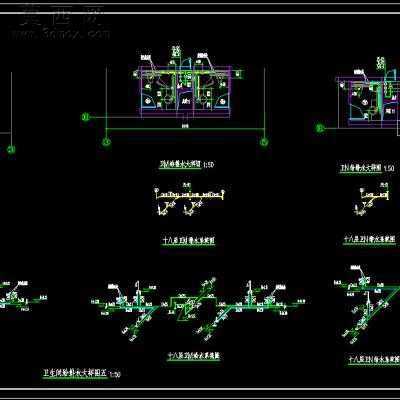

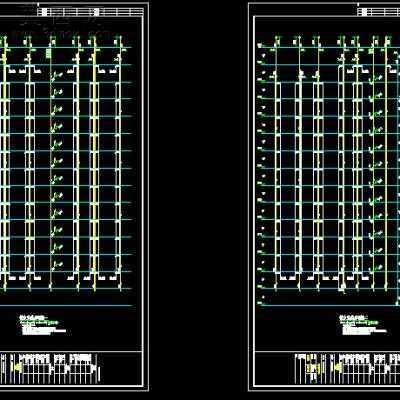

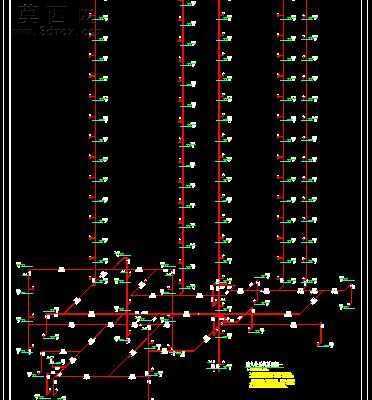

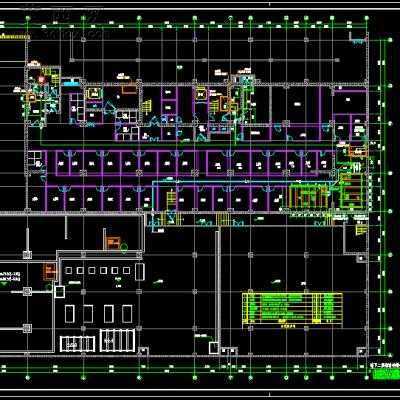

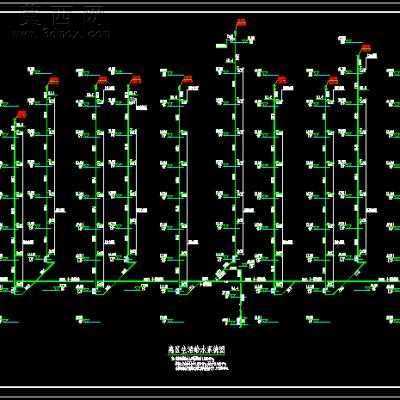

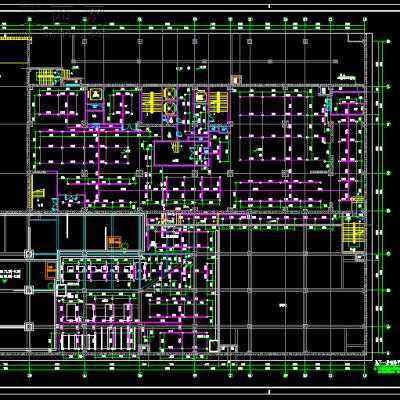

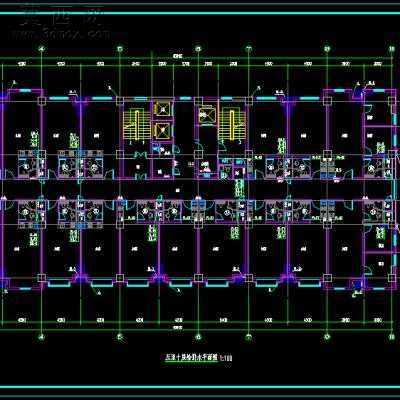

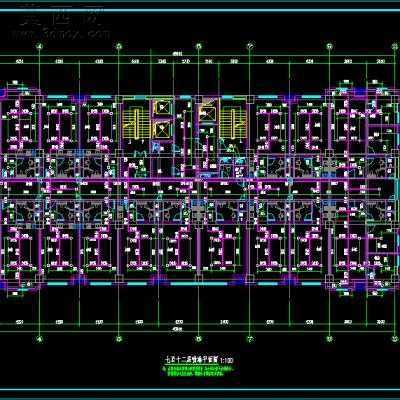

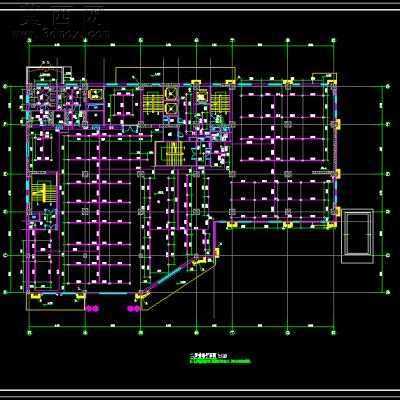

某综合楼给排水施工图（B2-F18） 本建筑为某综合楼。地上十八层地下二层。地上一至三层为商店，四层至十七层为办公，十八层为办公和餐饮，地下一层为商店，地下二层战时为核6常6级二等人员掩蔽所，甲类防空地下室，平时为丁戊类储藏间。设计范围：本工程室内设计包括生活给水、排水、消火栓、冷凝水、喷淋、人防给排水、气体灭火、以及建筑灭火器的配置。全套图纸包括目录、设计说明、各层给排水平面图、喷淋平面图、卫生间大样图、给水系统图、排水系统图、消火栓系统图、喷淋系统图、原理图等共计51张ＣＡＤ图。
