互嵌式莫比乌斯环创意机械结构

很多人第一次接触莫比乌斯结构，都是从拓扑学的趣味演示开始，但把这种单侧曲面特性落地成可加工、可装配的实体机械结构，需要在曲面连续性、构件干涉校验、配合间隙预留上做大量细节调整。这套互嵌式的双环莫比乌斯结构，没有采用常规的单条带扭转成型方案，而是做了红白两个独立环体的嵌套设计，两个环体各自沿莫比乌斯曲面轨迹扭转180度后首尾闭合，环体之间全程保持均匀的配合间隙，既不会出现运动卡滞，也不会因为间隙过大出现松垮晃动的问题。

从实际应用场景来看，这类结构最早常被用于教学演示场景，放在机械原理展厅、科创教育实验室里，用来直观展示拓扑几何特性、空间曲面成型逻辑，帮初学者理解空间连续曲面的构建逻辑；后来不少文创机械摆件、高端工业产品的装饰结构也开始借鉴这类设计，比如定制化的机械艺术装置、工业风桌面摆件，甚至部分特种传动的柔性轨道设计里，也能看到莫比乌斯环结构的设计思路——利用单侧曲面的连续特性，实现无断点的循环运动轨迹，减少传统环形轨道的接缝冲击问题。

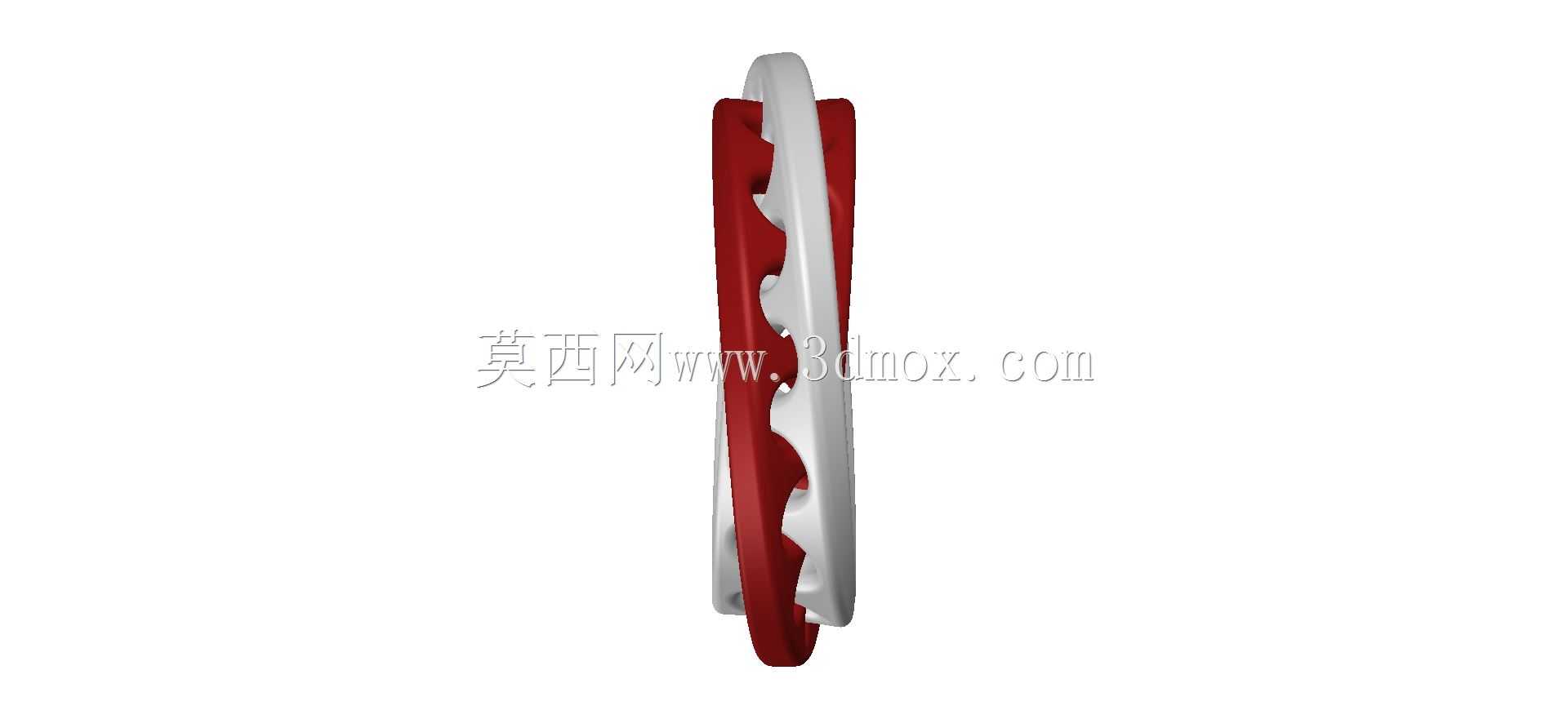

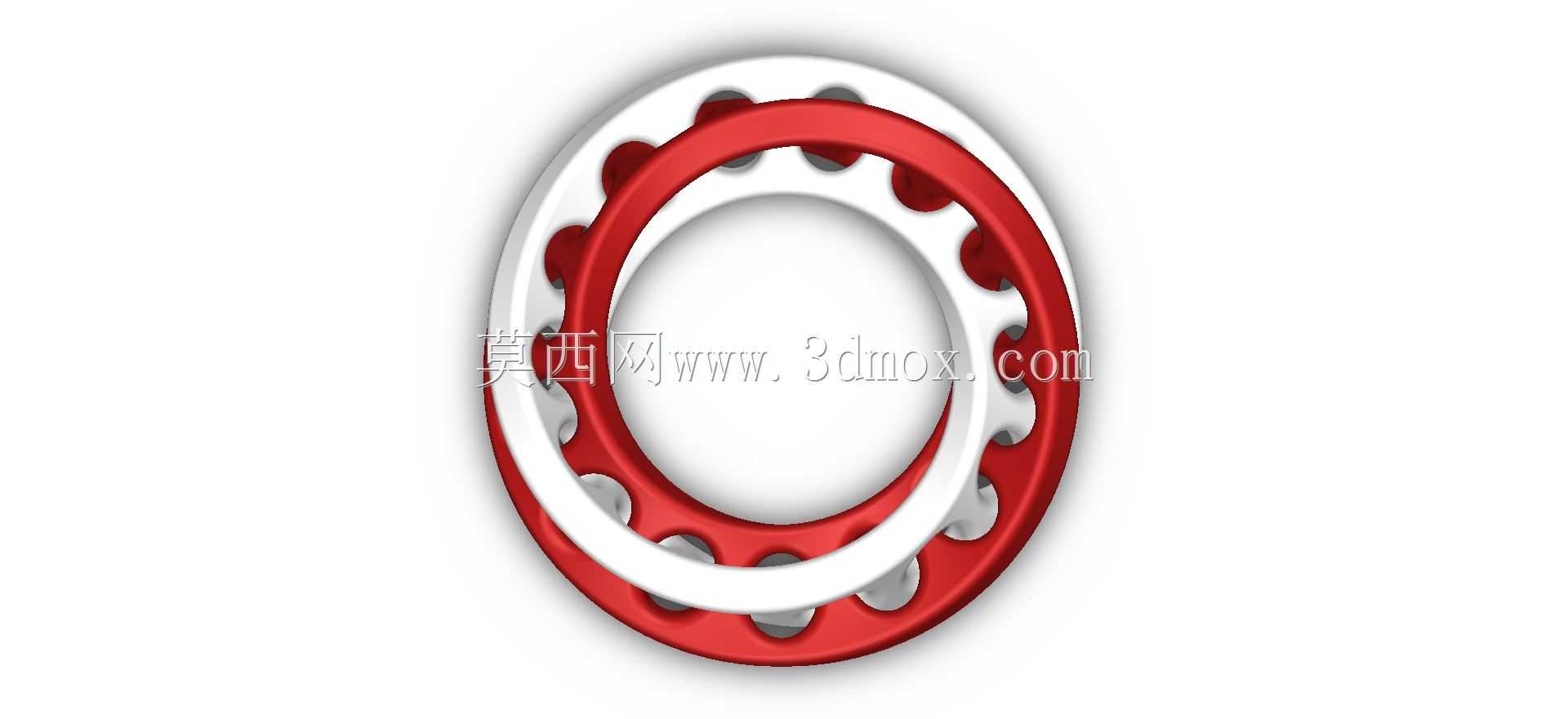

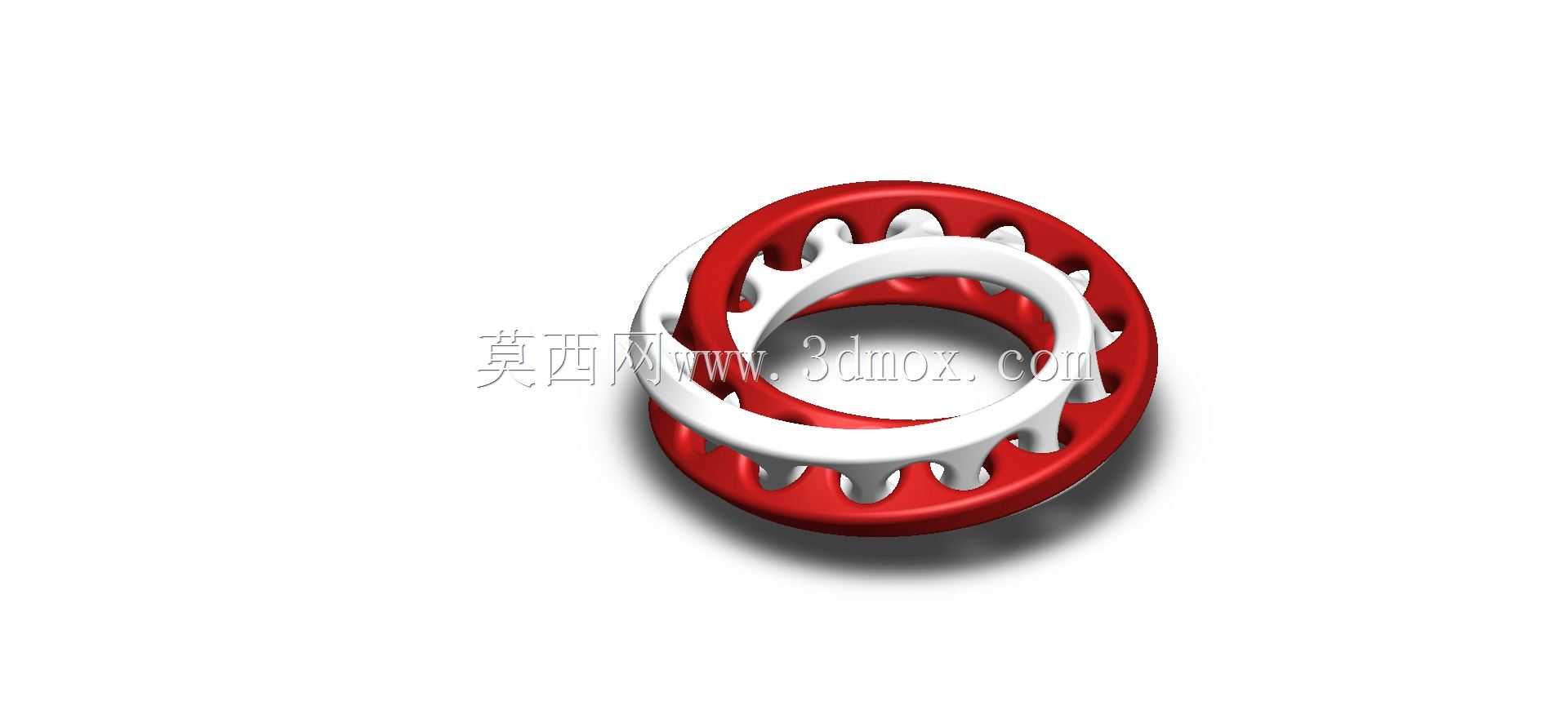

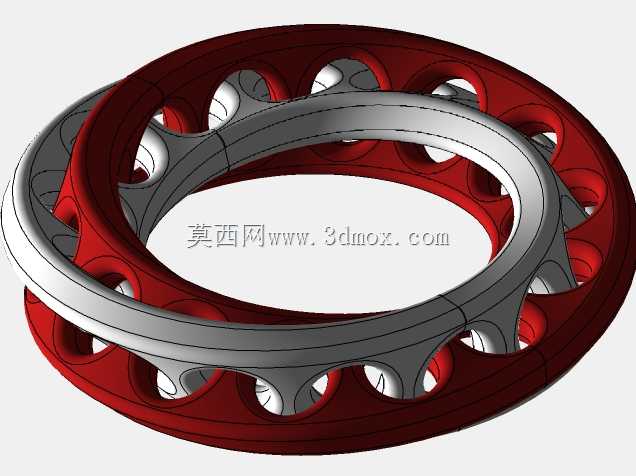

在功能特性上，这套结构的两个环体可以沿配合面做相对周向转动，转动过程中两个环的啮合齿槽全程贴合，红色外环的内侧做了连续的弧形齿状凸起，白色内环的外侧对应做了匹配的弧形凹槽，扭转段的曲面过渡全程做了G2连续处理，没有尖锐的棱角或者曲率突变的位置，不管是3D打印打样还是机加工成型，都不会出现应力集中的薄弱点。和普通的平面轴承或者环形摆件不同，这套结构在转动过程中，两个环体的空间相对位置会随着莫比乌斯曲面的扭转不断变化，视觉上会呈现出环体互相穿插、循环往复的效果，没有传统环形结构的明确正反面分界。

设计思路上，建模初期最先要确定的是环体的中心轨迹线，莫比乌斯环的中心轨迹是一个闭合的圆周，同时带沿圆周方向均匀变化的扭转角，每转动1度对应的截面扭转角度是0.5度，全程累计扭转180度，才能保证首尾衔接的时候曲面完全连续。截面选型上没有用常规的矩形截面，而是选了带圆弧过渡的类梯形截面，一方面是为了让两个环体的配合面有更好的导向性，转动的时候不会出现轴向窜动，另一方面也是为了降低加工难度，不管是用CNC铣削还是3D打印，圆弧过渡的面都比直角面更容易获得更好的表面质量。两个环体的配合间隙预留了0.2mm，这个间隙值是综合考虑常见的加工公差确定的，不管是FDM3D打印、光固化打印还是普通的精雕加工，都能保证装配后转动顺畅，不会出现过盈卡滞或者间隙过大的问题。

外形尺寸与安装边界方面，这套结构的整体外轮廓是一个正圆形，最大外径控制在120mm，轴向最大厚度35mm，整体没有向外突出的尖锐结构，所有外露的棱边都做了R1的圆角处理。如果是作为桌面摆件使用，只需要预留直径130mm的圆形放置平面即可，不需要额外的固定安装结构，依靠自身重量就能稳定放置；如果是作为教学演示装置集成到展台上，底部预留了直径8mm的中心安装孔，可以通过M6的螺栓固定在展台支架上，安装时需要注意两个环体的初始装配角度，要让两个环的扭转起始位置对齐，才能保证转动全程没有干涉。另外结构本身没有集成额外的动力组件，如果要做成自动转动的演示装置，可以在中心孔位置加装微型低速电机，通过摩擦轮带动外环转动，电机的安装空间只需要在结构下方预留40mm的高度空间即可，不会破坏整体的外观完整性。

很多人做莫比乌斯环建模的时候容易出现曲面扭曲破面、装配后干涉的问题，核心原因是在做曲面扫描的时候没有正确设置扭转方向的约束，导致截面扭转角度和轨迹长度不匹配，最后首尾衔接的时候出现错位。这套结构在建模的时候全程用参数化控制，把环体的外径、截面尺寸、扭转角度、配合间隙都设置成了可调整的参数，如果需要调整整体尺寸，只需要修改对应参数就能重新生成完整的结构，不需要重新一步步建模，对于需要做不同尺寸衍生设计的场景来说，调整效率会高很多。另外在结构的强度校核上，因为这类结构大多不承受大的载荷，主要需要考虑的是自身重力下的变形量，按照常规的PLA材料或者树脂材料计算，120mm外径的尺寸下，环体的最大变形量不到0.05mm，完全不会影响正常的转动和外观效果，如果是用金属材料加工，变形量更是可以忽略不计。
