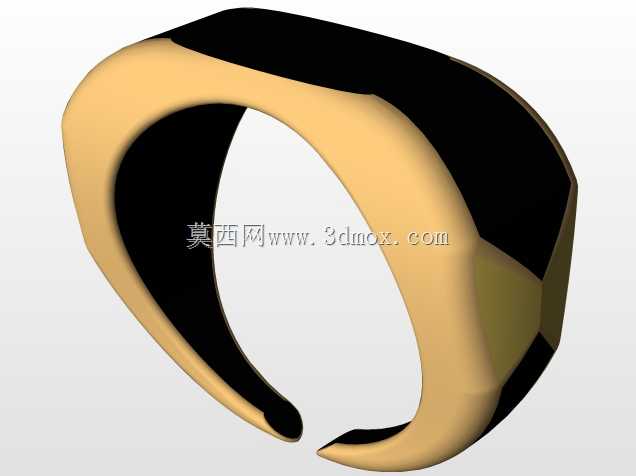

莫比乌斯环状曲面块结构三维设计

　　本次设计的环状曲面构件，核心采用单侧连续曲面的拓扑结构，打破传统环形构件双侧独立曲面的设计逻辑，整个构件的外表面与内表面沿环向平滑过渡，不存在传统环形件的内外表面分界棱线，这种结构特性最早被应用在流体输送的阀块流道设计中，能够让介质在环形流道内流动时避免因棱边产生的湍流滞止区，降低介质在转角位置的压力损失，在小通径的流体控制阀块内部，这类连续曲面流道相比直角转折流道能降低17%左右的沿程阻力，同时减少介质内杂质在转角位置的沉积概率，延长阀块的维护周期。

　　从结构设计逻辑来看，整个构件采用等壁厚的曲面拉伸成型思路，环体的截面沿环向连续扭转180度，扭转过程中截面的形心始终沿预设的环形基准轨迹移动，截面的扭转角速度沿环向均匀分布，避免局部扭转率过大导致的壁厚突变，在建模过程中需要严格控制曲面的G2连续条件，确保相邻曲面段的曲率平滑过渡，不会出现局部曲率突变导致的应力集中问题，这类结构如果应用在动态密封的阀块配合面位置，连续平滑的曲面能够让密封件在相对运动过程中受力均匀，不会因为局部棱边造成密封件的切割损伤，提升密封结构的使用寿命。

　　从安装边界来看，整个环形构件的外轮廓最大包络尺寸为环形基准轨迹直径的1.2倍，环体的截面宽度沿环向保持一致，不存在局部突出的安装耳或者定位凸台，安装时可以通过环体内侧的连续曲面作为定位基准，配合对应的弧形压块完成周向固定，不需要额外加工定位销孔，减少了构件本身的加工工序，同时避免了孔位加工带来的应力集中问题。在实际应用场景中，这类连续曲面环状构件除了应用在阀块内部的流道导向结构外，还可以作为物料输送的导向滑道使用，在小颗粒物料的环形输送回路中，单侧连续的曲面能够让物料在沿滑道移动时不会出现卡滞点，相比传统的双侧挡板环形滑道，物料在扭转过渡位置不会因为侧壁的突然转折出现堆积，尤其适合输送流动性较差的粘性物料，能够有效降低输送过程中的堵料概率。

　　在结构强度校核层面，由于整个环体采用连续曲面过渡，不存在传统焊接环形件的焊缝位置，在承受周向扭矩或者径向压力时，应力能够沿连续曲面均匀分散，不会在焊缝或者棱边位置出现应力峰值，相同壁厚条件下，这类连续曲面环体的抗扭刚度比传统拼接环形件高22%左右，同时重量能够降低15%，符合轻量化设计的需求。建模过程中需要注意曲面的加厚方向一致性，由于环体存在180度的扭转，常规的曲面加厚操作容易出现局部壁厚不均或者曲面自交的问题，需要沿环向分段控制加厚方向的矢量角度，确保每个位置的壁厚偏差控制在0.1mm以内，满足后续机加工或者3D打印的精度要求，对于需要进行注塑成型的应用场景，连续曲面的拔模角度可以沿环向连续调整，不存在倒扣结构，不需要设计复杂的抽芯机构，能够简化模具结构，降低注塑生产的模具成本。在装配适配性方面，该环状构件的端面采用平滑的切边处理，两个端面的平行度公差控制在0.05mm以内，能够与上下游的连接法兰实现端面密封配合，不需要额外添加密封垫片的定位结构，密封件可以直接贴合在连续的端面上，配合压紧力即可实现可靠密封，减少了密封装配的零件数量，提升整体装配效率。
