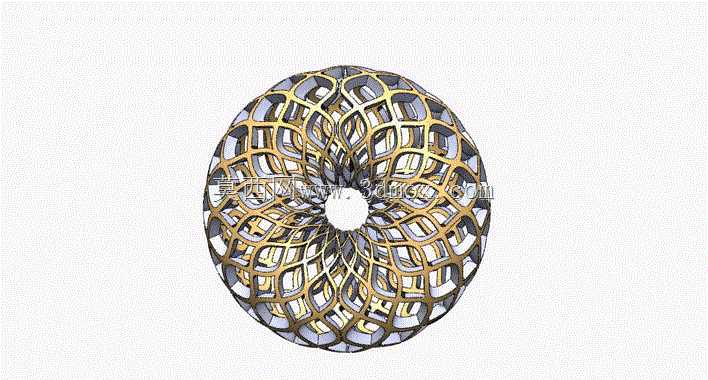

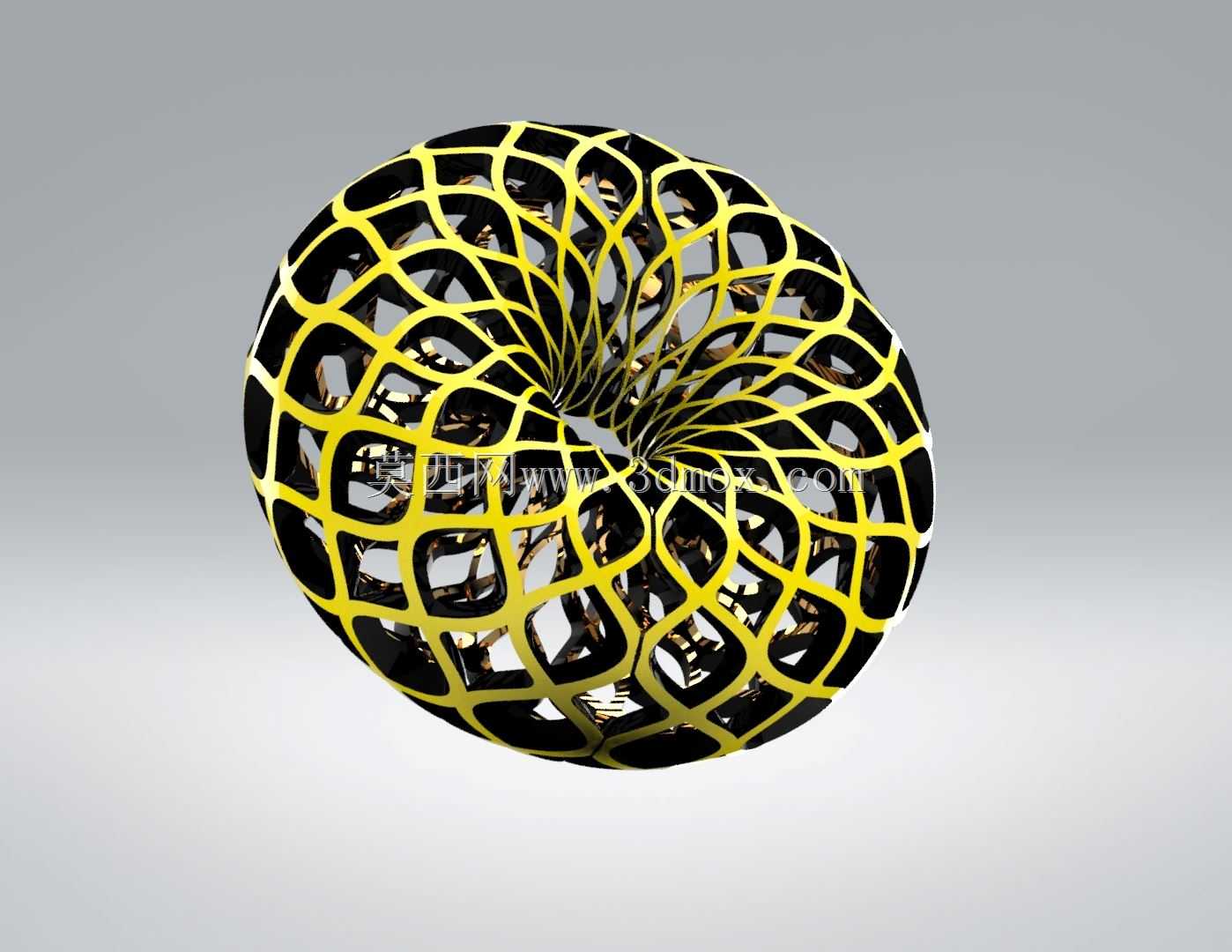

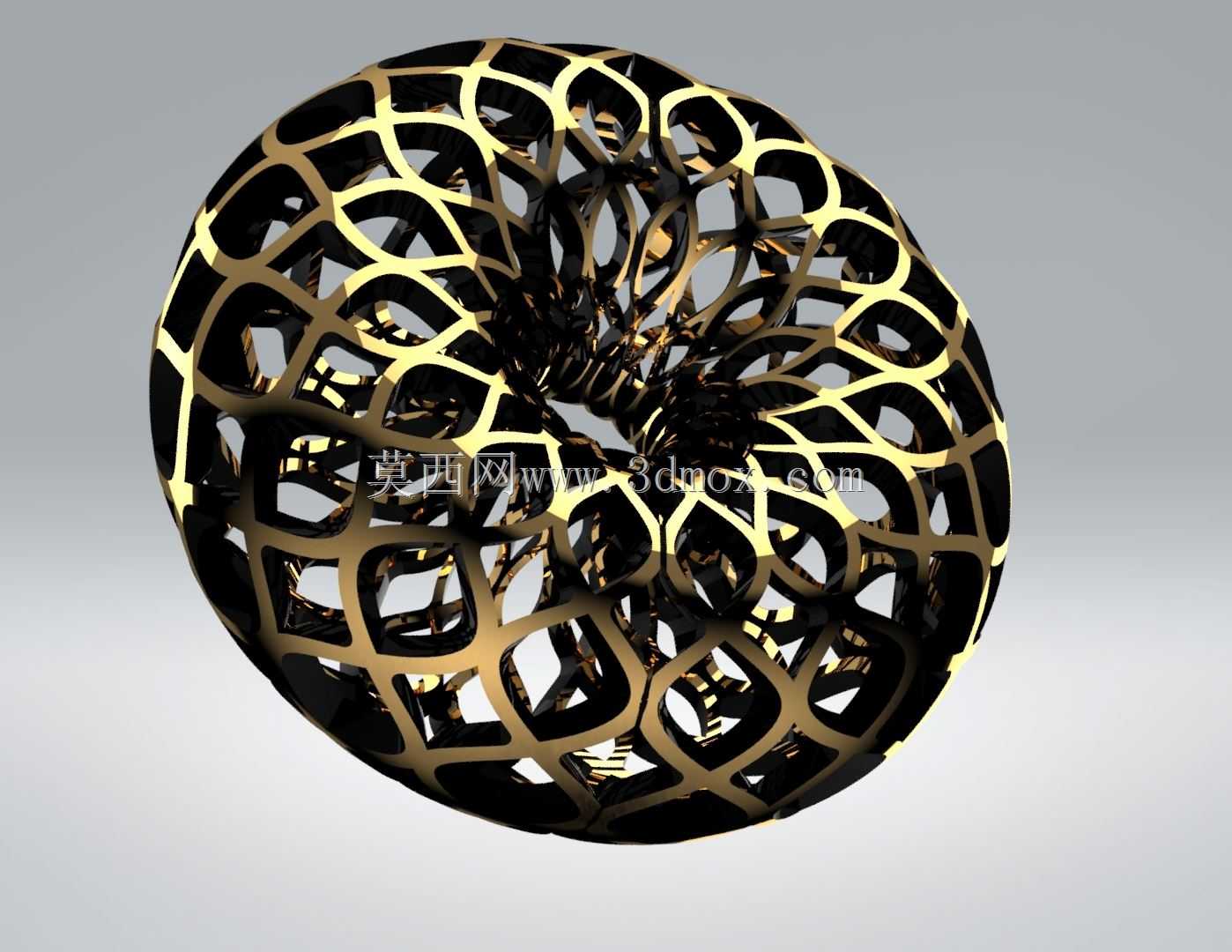

镂空交织环形艺术结构构件设计

这类镂空交织环形结构，最初的设计切入点是兼顾力学承载与视觉通透感，在工业装饰、文创装置、特种流体整流场景中都有适配空间。做结构推演的时候，最先敲定的是整体环形的基准轮廓，没有采用正圆的规整形态，而是做了微椭的曲率调整，让整体轮廓在不同观测角度下都能呈现层次变化，避免正圆结构带来的视觉呆板感。交织的筋条走向没有做等距阵列排布，而是顺着环形曲面的法向做渐变扭转，每一段筋条的截面宽度都做了差异化处理，在环形内圈靠近中心孔的位置，筋条截面收窄15%，既保证中心区域的通透度，也避免内圈结构过于密集带来的加工堵料风险；在外圈边缘位置，筋条截面适当加宽，提升整体结构的抗形变能力，应对运输、安装过程中的磕碰受力。

从实际应用场景来看，这类结构可以直接作为高端设备的外观装饰罩，安装在精密检测设备的通风端，镂空的网格结构既能保证空气流通效率，交织的曲面造型也能打破工业设备常规的方正外观，提升设备的整体设计质感；也可以作为文创展示装置的核心受力骨架，外部搭配透光材质后，光线透过交织的网格缝隙会形成渐变的光影效果，适配商业空间的艺术展陈需求。做建模阶段的边界校核时，特意将整体安装基准面设置在环形结构的后侧平整端面上，预留了3个均布的M4螺纹安装孔位，孔位中心距离环形外边缘的距离控制在12mm，保证安装时紧固件不会突出结构外轮廓，不会破坏整体的视觉完整性。

筋条之间的镂空间隙做了统一的尺寸校核，最小间隙控制在5mm以上，不管是采用金属3D打印加工，还是采用失蜡铸造工艺，都能保证熔融材料顺利排出，不会出现内部夹渣、支撑无法去除的加工问题。结构的整体厚度做了等比例协调，最薄的筋条位置厚度不小于2mm，满足铝合金、不锈钢等常用金属材料的加工最小壁厚要求，也能保证日常使用过程中不会因为轻微外力出现筋条断裂的问题。在曲面过渡的位置，所有筋条的相交处都做了R0.8mm的圆角过渡，一方面是消除加工过程中的应力集中点，提升结构的抗疲劳强度，另一方面也避免尖锐棱角带来的安装、使用过程中的划伤风险。

做结构受力仿真的时候，针对环形结构的竖直悬挂安装场景做了载荷校核，在整体结构承受5倍自重的竖直拉力情况下，最大形变位置出现在环形最外侧的筋条中段，形变量控制在0.12mm以内，完全满足装饰类构件的刚度要求，不会出现长期悬挂后的结构变形问题。针对流体整流的应用场景，还特意调整了筋条的截面形状，将筋条的迎风面做了圆弧导角处理，减少气流穿过网格时的湍流噪音，当气流以3m/s的速度垂直穿过结构时，风阻系数比等厚度直筋条结构降低27%，适配有通风散热需求的设备安装场景。

设计过程中没有采用常规的阵列式网格排布逻辑，而是通过曲面参数化驱动的方式生成筋条走向，让每一段筋条的扭转角度都顺着整体环形的曲率自然过渡，从中心孔位置向外看，筋条的交织点会形成连续的花瓣状视觉纹理，没有生硬的拼接转折，不管是近距离观察细节，还是远距离看整体轮廓，都能保持流畅的视觉一致性。安装边界的校核还考虑了后期表面处理的需求，整体结构的所有表面都做了可达性设计，不存在封闭的内腔结构，不管是做阳极氧化、电镀还是喷涂处理，药液都能顺利接触到所有结构表面，不会出现积液、表面处理不均的问题。针对不同的加工工艺，还预留了工艺调整余量，如果采用FDM熔融沉积3D打印制作展示样件，可以将筋条厚度适当加厚0.5mm，抵消打印过程中的层间结合强度不足问题；如果采用金属机加工结合焊接的方式制作，可以将筋条拆分为单独的曲面件，焊接位置设置在筋条相交的隐蔽处，保证外表面的焊接痕迹可以通过后期抛光完全去除，不影响整体的外观质感。
