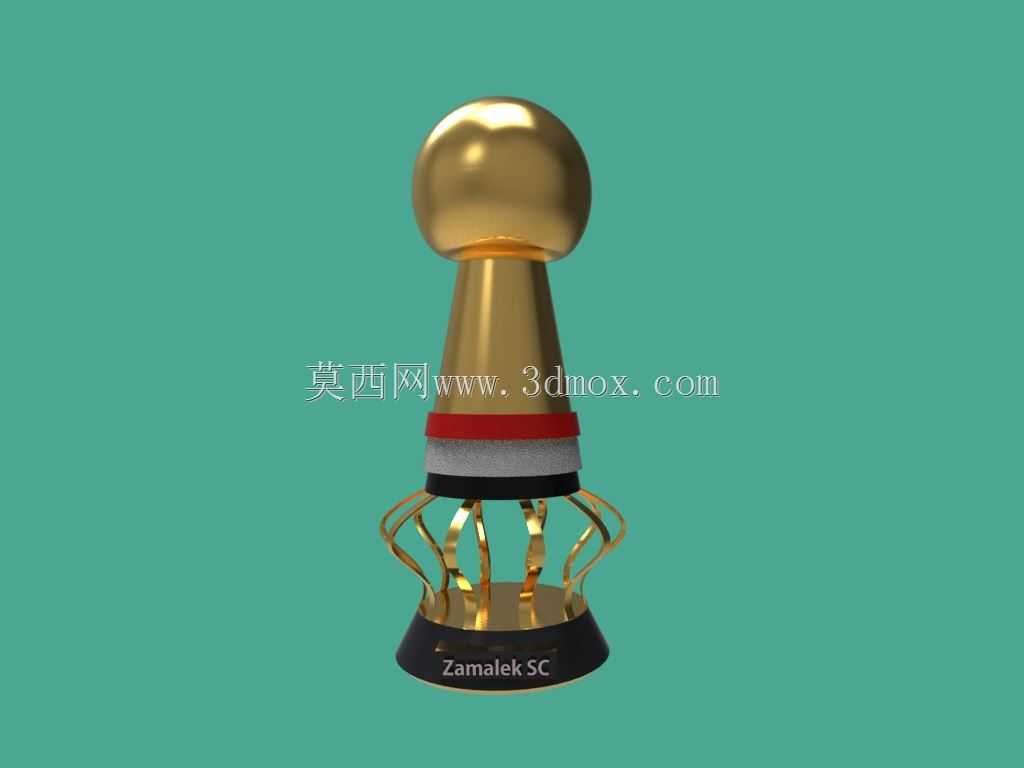

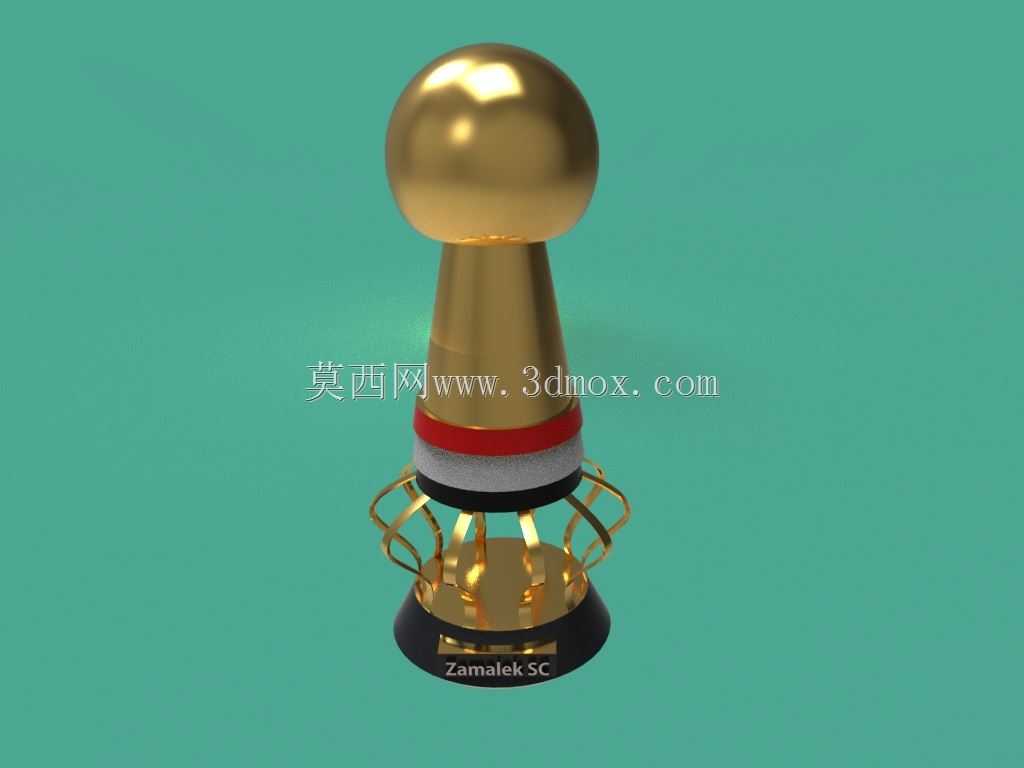

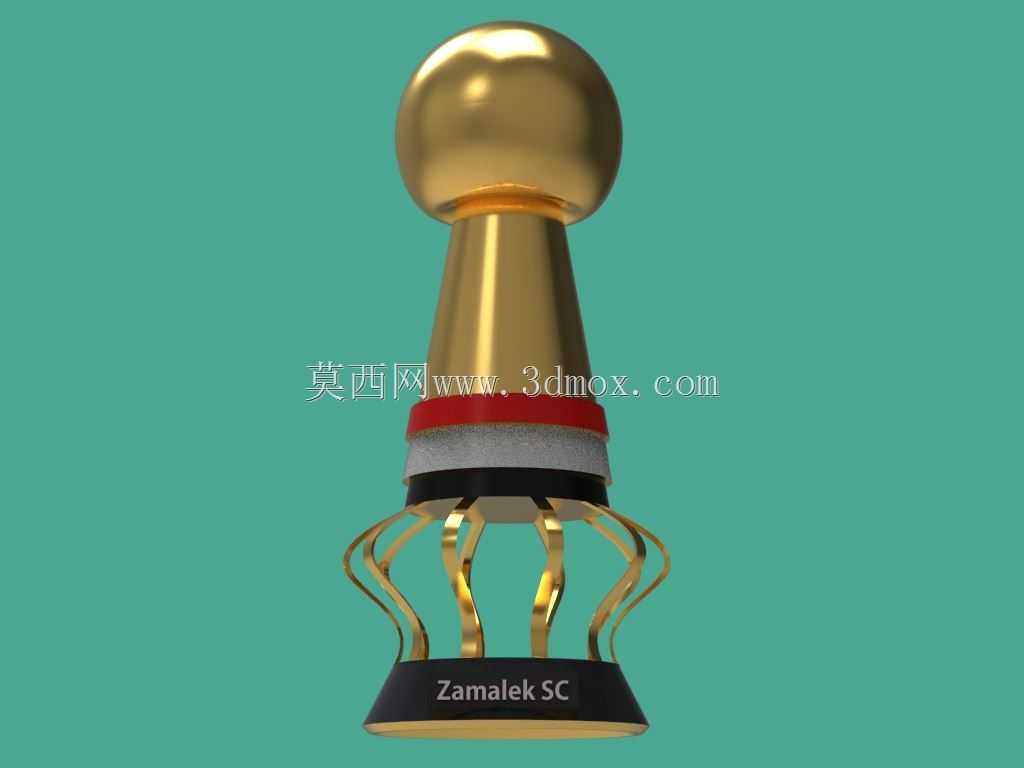

埃及扎马莱克俱乐部超级杯奖杯造型设计

　　这款奖杯造型的设计，最初的需求场景是面向足球赛事周边定制、球迷纪念藏品开发领域，可作为线下球迷活动颁奖、俱乐部周年纪念陈列、球迷周边衍生开发的实体参照原型，区别于常规量产的标准化奖杯，这款造型针对埃及扎马莱克俱乐部的视觉标识做了专属适配，能直接对接后续的3D打印手板制作、金属开模量产环节。从结构功能层面看，奖杯整体分为顶部球体、中部锥台支撑、装饰环带、爪形承托结构、底部基座五个核心部分，各部分的衔接都做了实体建模的壁厚预留，顶部的球形装饰采用整球设计，表面做镜面金属质感的工艺适配，在实际生产中可采用锌合金压铸后抛光镀金的工艺实现，球体与下方锥台的衔接处做了0.8mm的圆角过渡，避免压铸过程中出现应力集中导致的开裂问题。

　　中部的锥台支撑段采用上窄下宽的锥度设计，锥度控制在1:7.2，这个比例既保证了视觉上的挺拔感，也能让整个奖杯的重心落在基座中心范围内，实际摆放时的抗倾覆角度能达到28度，满足日常陈列摆放的稳定性要求，不会因为轻微的桌面碰撞就倾倒。锥台下方的三层装饰环带分别对应红、白、黑三色，对应俱乐部的视觉配色，环带的单圈宽度控制在8mm，相邻环带之间预留0.5mm的定位台阶，后续做表面涂装或者镶嵌亚克力饰条时能直接卡入定位，不需要额外做治具定位，能大幅降低后续量产的装配工时。爪形承托结构是整个造型的设计亮点，一共设置了八根弯曲的金属爪件，从基座上沿向上延伸托住中部的锥台段，每根爪件的截面采用2mm×4mm的椭圆截面，弯曲弧度做了渐变处理，靠近基座的部分曲率半径更大，向上延伸的部分曲率逐渐收窄，既保证了视觉上的灵动飘逸感，也在结构上形成了多支点的支撑，即使奖杯受到侧向的冲击力，八根爪件能均匀分散受力，不会出现单根结构断裂的问题，建模时每根爪件的根部都做了2mm的圆角过渡，和基座衔接的位置做了加厚处理，避免应力集中导致的结构失效。

　　底部的基座采用梯形圆台设计，下底直径比上底直径大35mm，基座表面预留了俱乐部名称的蚀刻位置，文字深度控制在0.3mm，后续做填漆工艺时能保证字迹清晰，基座底部预留了3mm厚的配重安装腔，实际生产时可以灌入铅块或者水泥配重，将整个奖杯的总重量控制在1.2kg左右，拿取时有足够的分量感，同时也能进一步降低整体重心，提升摆放稳定性。从安装边界的尺寸来看，整个奖杯的总高度控制在280mm，底部基座的最大直径为100mm，摆放时占用的桌面投影面积仅为直径100mm的圆形区域，适配常规的展柜、办公桌、荣誉墙陈列架的摆放尺寸，不需要额外预留过大的安装空间。

　　建模过程中所有的曲面都做了G2连续处理，后续导入渲染软件或者加工编程软件时不会出现破面问题，各零部件之间的装配间隙预留了0.2mm的公差，满足金属压铸、3D打印等不同加工工艺的公差要求，不管是做单只的定制手板，还是开模做批量量产，这个模型都能直接作为结构设计的基础原型使用，不需要再做额外的结构修复。在实际的行业应用中，这类定制化奖杯模型除了用于体育赛事领域，也可以调整配色和标识后适配企业年会颁奖、行业赛事纪念、校园活动颁奖等不同场景，只需要修改中部环带的配色、基座的蚀刻内容、顶部的装饰造型，就能快速衍生出不同主题的奖杯造型，大幅提升同类型产品的设计效率，减少重复建模的工作量。
