立式自助身份核验终端钣金外壳结构

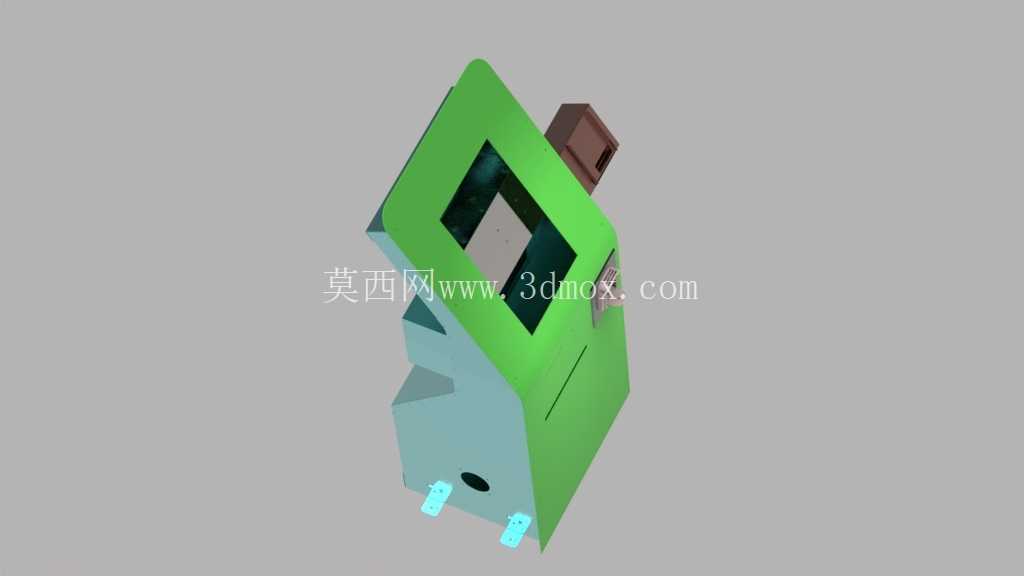

这款立式自助核验终端的钣金外壳，主要落地在政务服务大厅、园区出入口、写字楼大堂、银行网点这类需要人员身份核验、自助业务办理的场景，替代传统人工窗口完成身份比对、凭证打印、小额支付这类高频标准化业务，减少人工值守的重复劳动，提升业务办理效率。从实际落地的安装边界来看，设备整体采用立式落地结构，底部预留了与地面膨胀螺栓固定的安装孔位，安装时需要预留后方至少300mm的检修空间，正面操作区域距离设备前缘800mm范围内不能有固定遮挡，保证站立操作的人员有足够的活动空间，设备整体高度控制在1.6米左右，适配国内成年人平均站立操作的视线高度，屏幕安装区域的中心高度距离地面1.4米，刚好匹配人眼平视的舒适视角，不需要低头或者仰头操作，长时间交互也不会产生颈部疲劳。

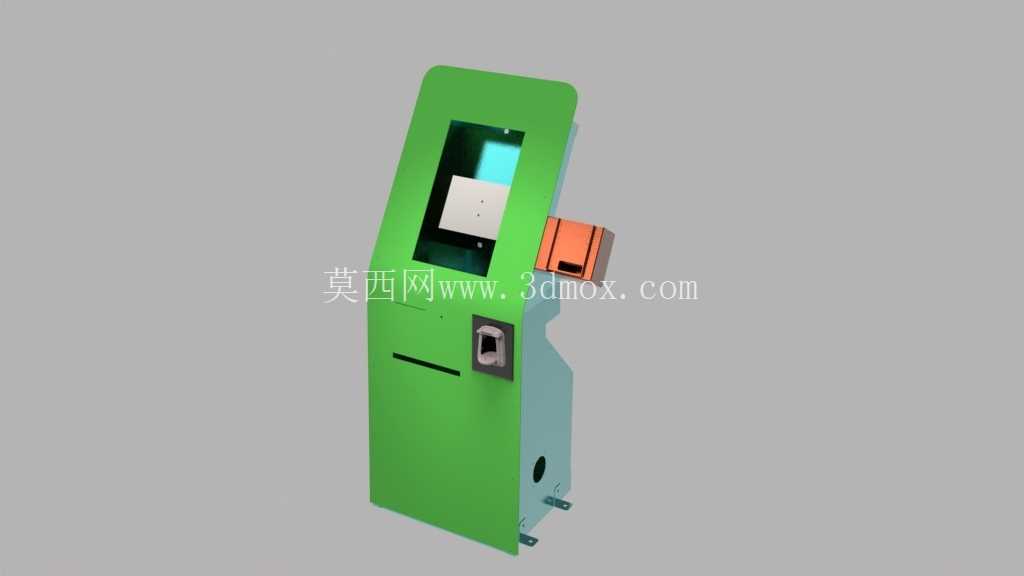

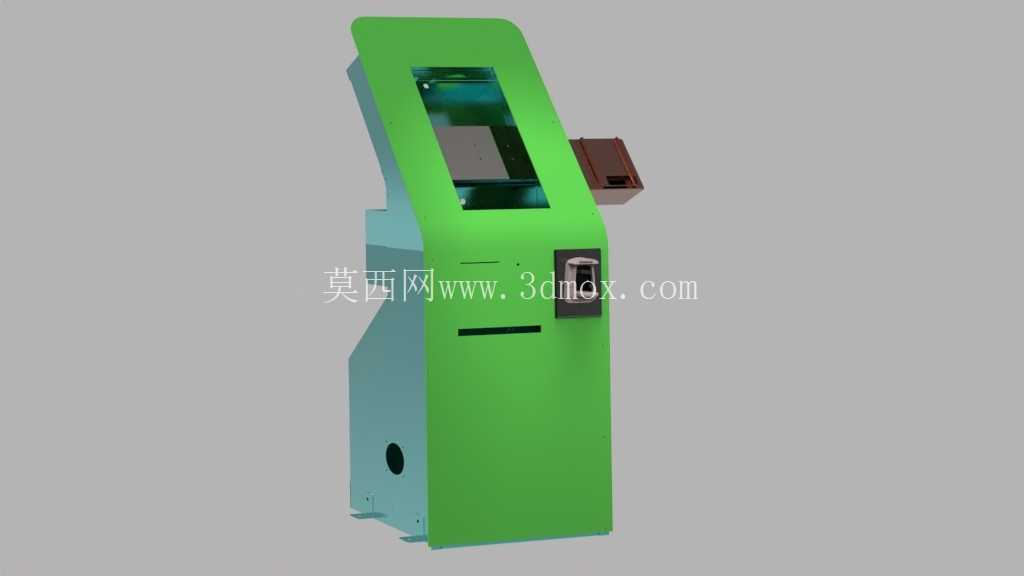

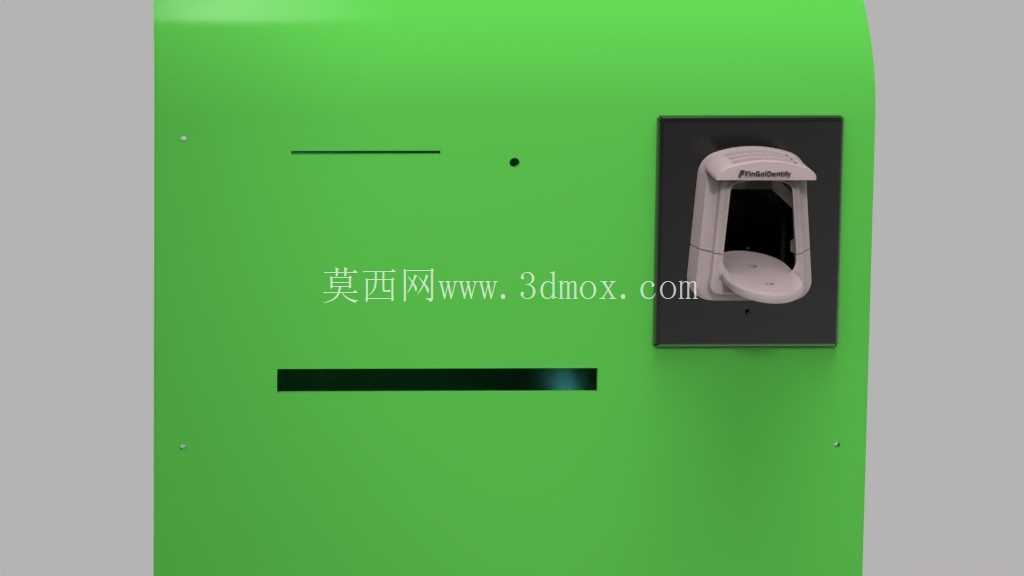

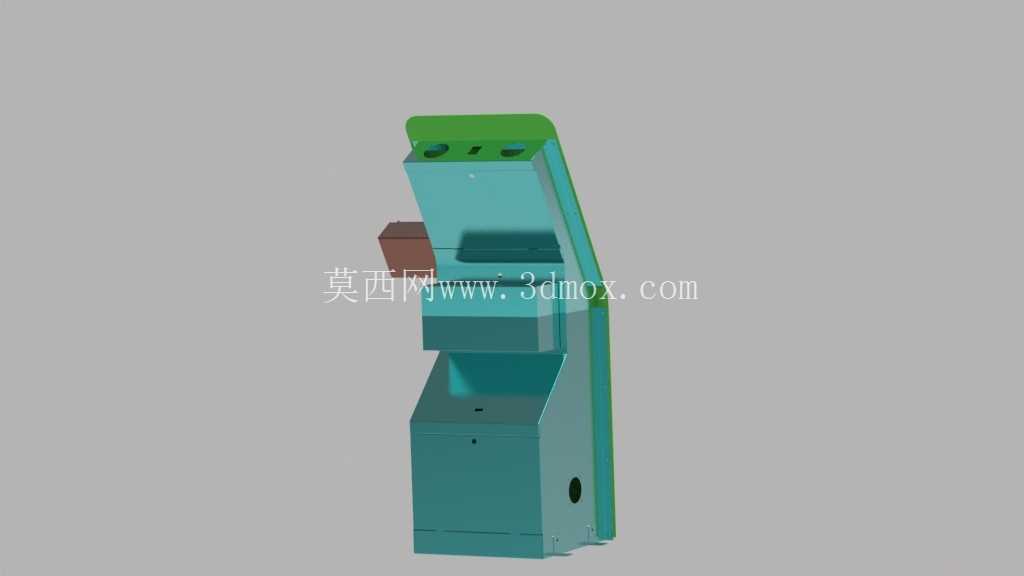

设计思路上优先考虑钣金加工的工艺可行性，整体外壳采用1.5mm厚冷轧钢板折弯拼接成型，减少异形曲面的加工难度，所有外露的折弯边都做了R3的圆角处理，避免安装和使用过程中划伤操作人员，外壳主体分为前操作面板、侧围支撑、后检修门三个大的拼接模块，后检修门采用暗藏式铰链连接，配备三角锁具，日常维护时不需要完全拆解外壳，打开后门就能直接接触内部的屏幕、主控板、支付模块、打印组件，大幅降低后期运维的拆装难度。前操作面板的功能区域做了明确的分区，最上方是倾斜安装的显示屏安装位，倾斜角度设置为15度，既可以避免环境灯光直接在屏幕上产生反光，也能让操作人员更清晰地看到屏幕显示内容，屏幕下方预留了身份证读卡区域的安装槽位，槽位深度刚好匹配标准身份证阅读器的安装尺寸，周边做了凸起的围边，避免读卡区域积灰或者被液体泼溅渗入内部。再往下是凭条打印出口和扫码、支付模块的安装位，支付模块的安装槽做了内凹20mm的设计，一方面可以保护外露的支付识别模块不被外力碰撞损坏，另一方面也能在用户扫码支付时起到遮挡周边视线的作用，保护用户的支付操作隐私。

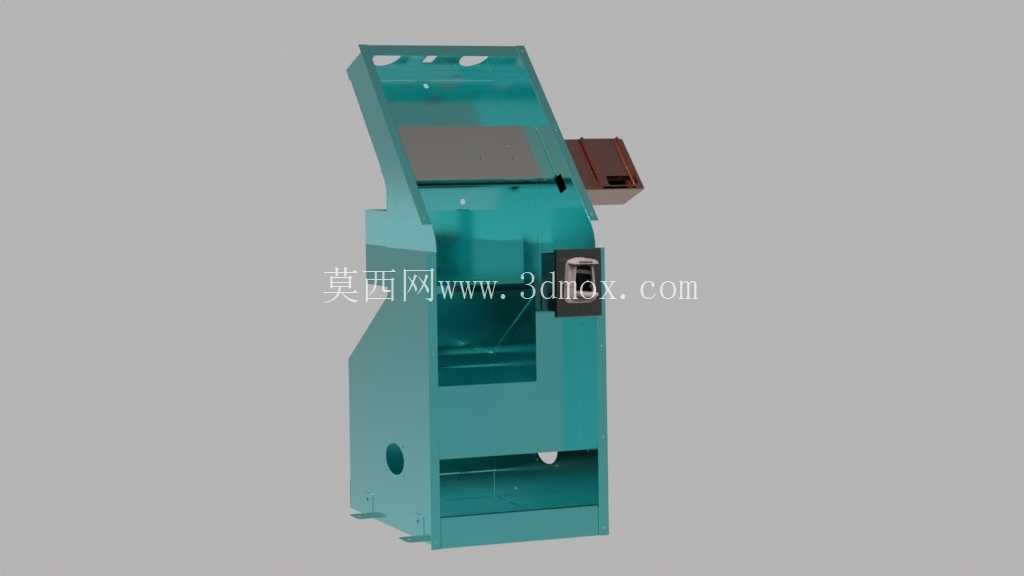

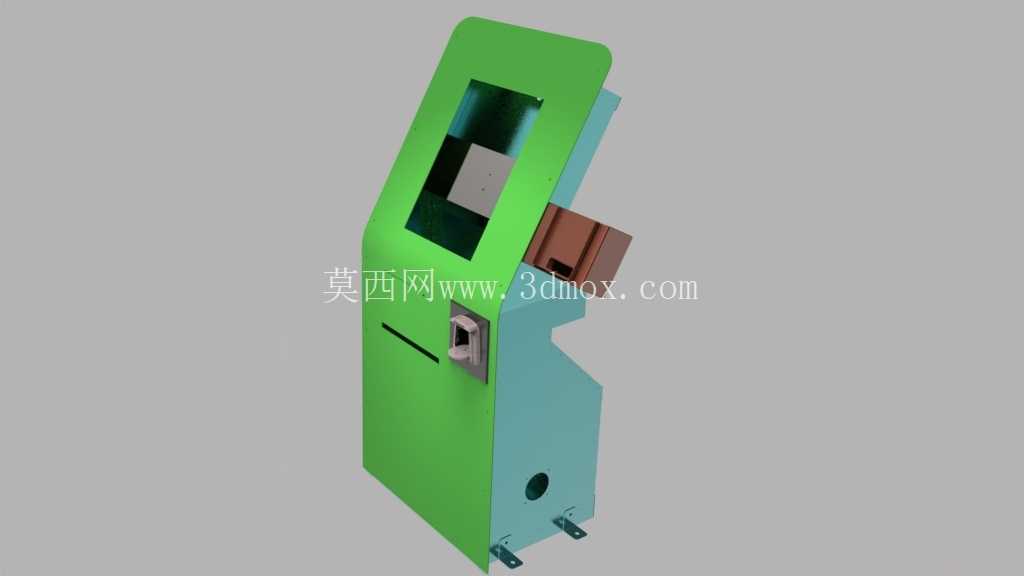

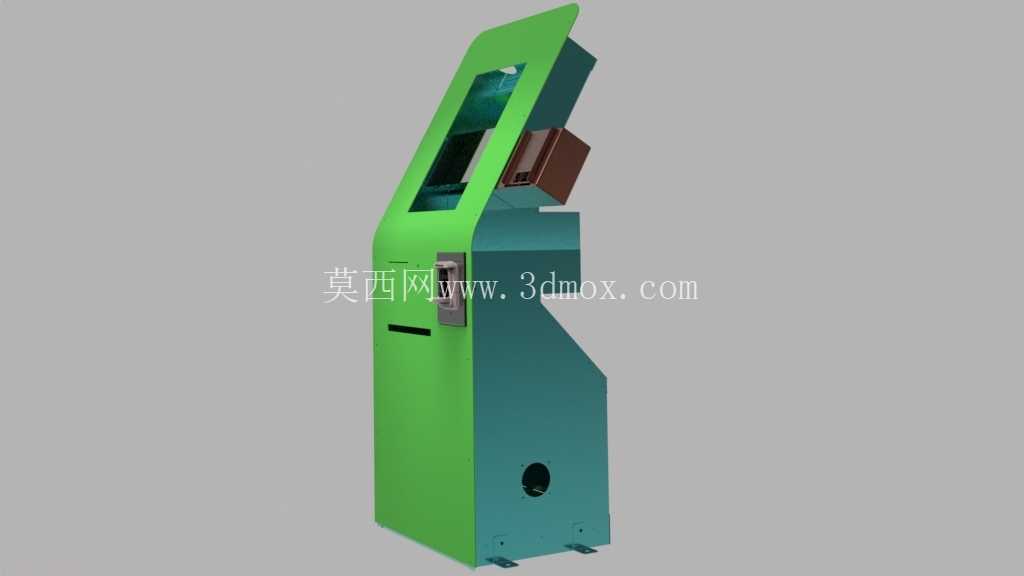

设备侧围的钣金件做了双层折弯的加强筋结构，不需要额外焊接加强方管就能保证整体外壳的结构强度，运输和安装过程中不会出现钣金变形的问题，侧围下部预留了散热通风孔，通风孔采用百叶窗式冲压成型，既能保证内部主控设备运行时的空气流通散热，又能避免外部的灰尘、溅水直接进入设备内部，通风孔内侧还预留了防尘棉的安装卡槽，后期维护时可以直接抽出防尘棉清理，不需要拆解侧围板。设备右侧伸出的外置模块安装支架，是专门为外接的小票打印、发卡模块预留的扩展位，支架采用可拆装的结构设计，可以根据不同项目的功能需求选择安装或者拆除，不需要重新更换整个侧围钣金，提升了外壳的通用适配性，支架上预留了标准的M4安装螺孔，孔位间距匹配市面上主流的外置发卡、打印模块的安装尺寸，不需要二次打孔就能直接固定模块。

从功能特性来看，这款外壳的所有模块安装位都做了公差适配设计，屏幕安装位的尺寸公差控制在±0.2mm，保证屏幕安装后不会出现晃动或者缝隙过大的问题，读卡区域、支付模块的安装位都预留了走线槽，内部的线材可以沿着侧围的暗藏走线槽布置，避免线材杂乱堆积影响散热，也能防止后期维护时拉扯线材导致接口松动。底部的支撑脚采用可调节的橡胶脚杯，当地面不平整时可以通过旋转脚杯调整设备的水平度，不需要额外垫塞垫片调整，设备整体的重心控制在底部三分之一区域，即使受到轻微的外力碰撞也不会出现倾倒的问题，符合公共区域自助设备的安全稳定性要求。外壳表面采用静电喷塑处理，颜色选用辨识度较高的绿色，既可以在公共区域让用户快速找到设备位置，喷塑层也具备耐磨、防刮的特性，日常使用中轻微的磕碰不会出现掉漆生锈的问题，适合高频次使用的公共场景。
