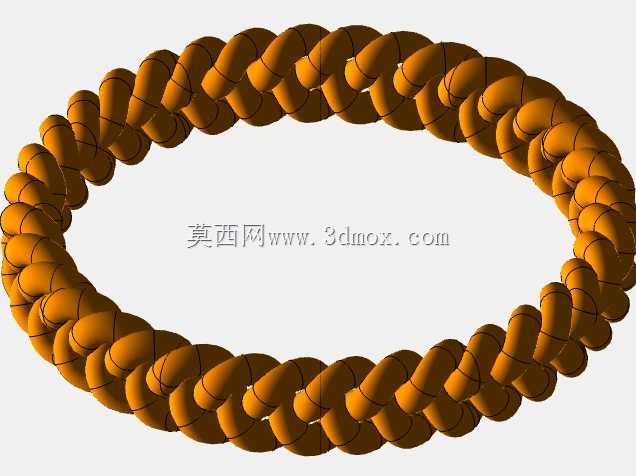

环形编织结构柔性密封连接环

　　这款环形编织结构构件，最初是为中低压流体管路的阀组连接场景做的配套设计，在化工流体输送、民用给排水管路的阀件对接位置，这类柔性编织环可以补偿管路安装时的同轴度偏差，抵消设备运行带来的微幅振动，避免硬密封对接面因为应力集中出现渗漏。从结构特性来看，整体采用连续互锁的编织成型逻辑，每一段单元体都和相邻的三个单元形成曲面贴合的咬合关系，没有额外的焊接或粘接接缝，整个环体的受力可以沿着编织纹理均匀分散，不会出现局部应力集中导致的断裂失效。和常规的实心橡胶密封环、金属平垫相比，这种编织结构的环体在径向和轴向都有一定的形变余量，当管路因为介质温度变化出现热胀冷缩时，环体可以跟随形变保持密封面的贴合压力，不会因为温差形变出现密封失效。

　　设计阶段最先确定的是环体的公称通径匹配边界，整个环的内圈直径适配常规DN40规格的阀件对接端口，外圈直径控制在对接法兰的密封槽范围内，安装时不需要额外修改法兰的密封槽尺寸，直接替换原有密封垫片即可完成装配。编织单元的截面尺寸经过反复校核，单股编织条的截面直径设置为3mm，互锁咬合的重叠量控制在单股直径的三分之一，这个参数既可以保证环体整体的结构强度，在1.6MPa的介质压力下不会出现结构溃散，又能保留足够的柔性形变空间，在对接面存在0.5mm以内的平面度偏差时，依然可以通过自身形变填满密封间隙。

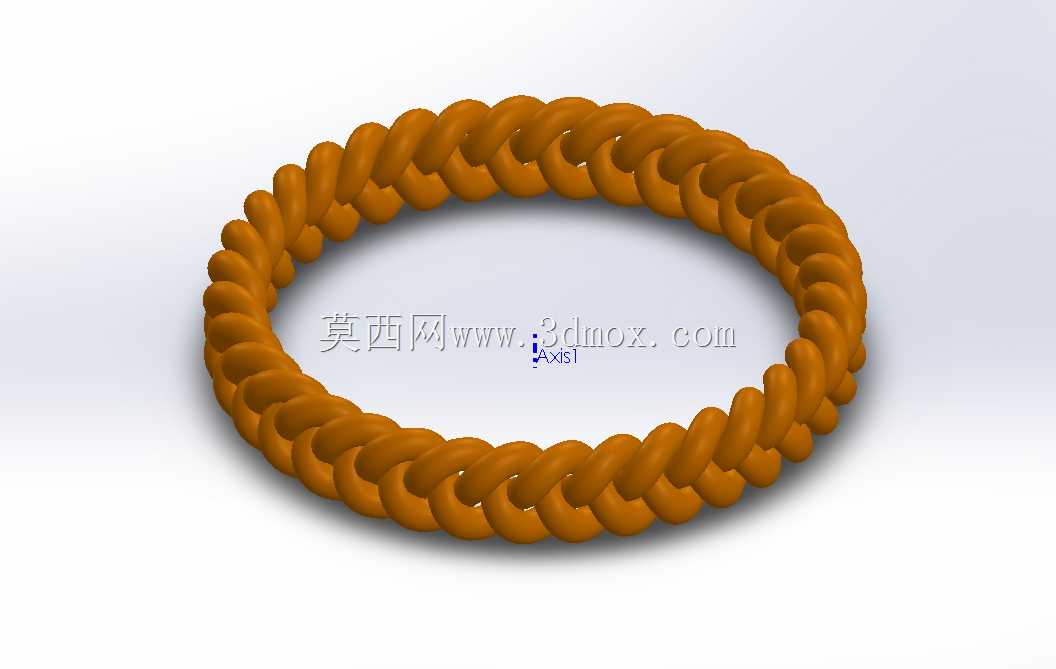

　　建模过程中没有采用简单的阵列扫掠偷懒，每一段编织条的扭转角度都顺着环体的圆周方向做了渐变调整，避免了常规阵列建模出现的内侧纹理堆积、外侧纹理拉伸变形的问题，整个环体的编织纹理从内圈到外圈过渡均匀，没有出现几何面扭曲、曲率突变的位置，不管是后续做3D打印样件验证，还是开模做批量注塑、金属压铸生产，模型的几何质量都能满足加工要求。在实际工况适配性上，这种编织结构的环体还可以根据输送介质的特性更换制作材料，输送普通水介质时可以用尼龙或者PP材质注塑成型，成本低且耐水腐蚀；输送弱酸碱化工介质时可以换成聚四氟乙烯材质，耐化学腐蚀性能优异；如果是用在高温蒸汽管路的阀组位置，还可以采用304不锈钢丝编织成型，耐受300℃以上的高温工况。

　　和传统的密封连接件相比，这种编织环的安装容错率更高，现场施工时不需要严格保证对接法兰的完全同轴，哪怕法兰之间存在少量的角度偏差，环体的柔性结构也可以自适应调整贴合状态，降低现场安装的精度要求，减少施工返工的概率。另外这种互锁编织的结构还有一个优势，就是哪怕环体表面出现局部的轻微磨损，相邻的编织单元会在介质压力的作用下自动填补磨损产生的间隙，不会像实心密封垫那样一旦出现磨损失效就会快速出现大面积渗漏，有效延长密封件的使用寿命，减少设备运维的更换频率。在阀杆的动密封位置，这种编织结构的环体也可以作为填料使用，相比传统的盘根填料，整体成型的编织环和阀杆的接触更均匀，不会出现盘根接口位置的渗漏问题，同时编织结构自带的微量储油空间可以留存润滑脂，降低阀杆转动时的摩擦阻力，减少阀杆启闭过程中的磨损。
