曲面蜂窝纹理阀块盖板结构设计

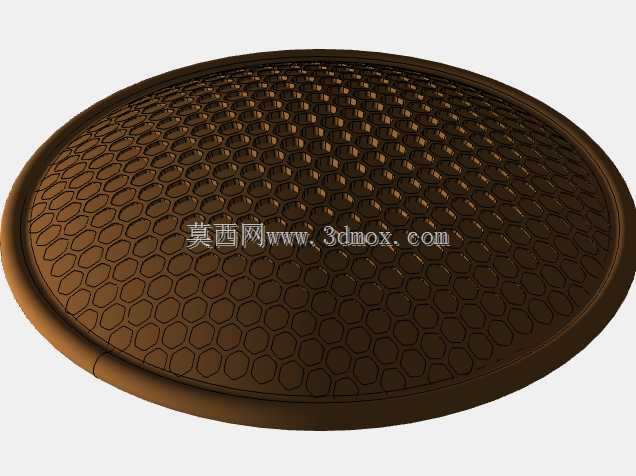

在流体控制阀组的外露端盖设计中，曲面蜂窝结构的应用往往被很多结构工程师忽略，多数常规阀块盖板要么采用光面圆弧设计，要么直接做平面铣削处理，实际在户外工况、高粉尘作业环境下，这类光面结构很容易出现积液积灰、操作人员调节阀门时手部打滑、流体介质溅射后表面残留难以清理的问题。这款曲面蜂窝纹理的阀块盖板，在设计初期就瞄准了阀组外露调节端的实际使用痛点，没有沿用传统的平面冲压或者铣削成型思路，而是将整个盖板的承载面做成微弧过渡的曲面形态，曲面的弧度完全匹配阀块顶部的安装凸台轮廓，安装时可以完全贴合阀块上端的密封槽边界，不会出现边缘突出剐蹭操作人员、或者凹陷积留介质的问题。

从结构功能来看，盖板表面的蜂窝单元并不是单纯的装饰纹理，每个六边形蜂窝槽的深度控制在1.2mm左右，槽与槽之间的筋条宽度统一为0.8mm，这种尺寸设计首先是保证了操作人员在带防护手套操作阀门时，手部接触盖板表面能获得足够的静摩擦力，哪怕表面沾有液压油、水基切削液或者粉尘，蜂窝槽的凹陷结构可以快速将接触面的液体导流到槽内，避免接触面形成完整的液膜导致打滑。其次，蜂窝结构本身的等六边形受力特性，让整个盖板在同等壁厚下的抗形变能力比光面盖板提升40%以上，当阀块内部出现瞬时压力冲击、端盖承受向外的推力时，蜂窝筋条可以将受力均匀分散到整个盖板的安装边界，不会出现局部应力集中导致盖板变形、密封失效的问题。

在安装边界的设计上，盖板边缘做了15度的倒角过渡，倒角面与阀块凸台的密封胶圈位置完全错开，安装时不会剐蹭胶圈导致密封件移位，盖板底部的定位止口尺寸与阀块上端的定位槽采用H7/h6的间隙配合，装配时不需要额外调整就能保证同轴度，四个安装孔的位置度公差控制在0.1mm以内，适配常规通径阀块的标准安装孔距，不需要对原有阀块结构做任何修改就能直接替换原有光面盖板。

从实际应用场景来看，这种带曲面蜂窝纹理的盖板不仅适用于常规液压阀组的端盖，在气动控制阀、化工流体输送阀组的外露调节端都能适配，尤其是在矿山设备、工程机械的户外阀组上，蜂窝结构的表面还能减少阳光直射下的反光问题，避免操作人员调节阀门时因为反光看不清刻度标识。另外，蜂窝槽的结构在设备做表面喷涂防腐处理时，漆层的附着能力比光面结构高很多，不会因为设备长期振动出现漆层成片脱落的问题，后期维护清理时，只需要用高压气枪对着表面吹扫，就能将槽内积存的粉尘、碎屑清理干净，比光面盖板的清理效率高很多。

在建模逻辑上，整个曲面的生成采用了等距偏移的方式，先基于阀块上端的安装面生成基础曲面，再将蜂窝纹理的六边形单元沿着曲面法向做投影阵列，阵列过程中每个蜂窝单元的法向都与所在位置的曲面法向保持一致，避免出现纹理深浅不一、筋条厚度不均的问题，最后对所有蜂窝槽的边角做R0.3mm的圆角处理，消除加工时的应力集中点，不管是采用机加工铣削成型，还是采用压铸、注塑工艺批量生产，这种结构都能很好的适配工艺要求，不会出现脱模困难、铣削崩边的问题。很多工程师在做这类外露件设计时，往往只关注密封性能和结构强度，忽略了操作人员实际使用时的交互细节，这款曲面蜂窝盖板的设计，就是在保证原有结构强度、密封性能完全符合阀件设计标准的前提下，通过表面纹理的优化解决实际使用中的打滑、积污、反光等细碎但影响实际操作体验的问题，不需要增加额外的零件成本，只需要在原有盖板的结构基础上调整表面造型，就能获得更好的使用表现。
