莫比乌斯环结构镂空金属吊坠设计

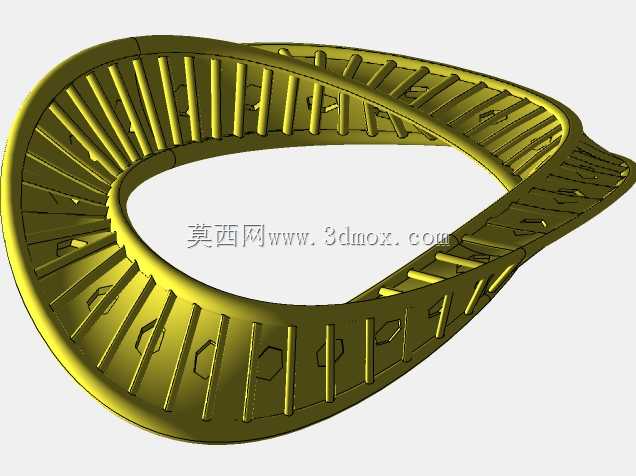

　　这款曲面镂空饰件的结构设计，最初是从精密饰品加工的实际生产需求出发做的方案，日常接触的量产饰品里，很多一体成型的曲面款容易出现壁厚不均、抛光死角多、佩戴时卡挂衣物的问题，做这个结构的时候首先把佩戴场景的边界条件放在了第一位。日常佩戴的颈饰，首先要控制整体的重量，纯实心的同尺寸曲面件重量会达到12g以上，长时间佩戴会对颈椎造成压迫，同时和皮肤接触的面积过大容易在夏季积汗引发接触不适，所以在结构上做了等距的肋条镂空设计，肋条的宽度统一控制在1.2mm，相邻肋条的间隙保持在2.5mm，这个尺寸既不会因为间隙过大卡入头发、织物纤维，也能最大化减少和皮肤的接触面积，提升佩戴时的透气性。整体的曲面采用莫比乌斯环的连续扭转形态，整个结构没有明显的棱角分界，所有的棱边都做了R0.3mm的圆角过渡，从根源上避免了锐边划伤皮肤或者勾扯衣物纤维的问题，扭转的曲面弧度经过反复调整，整体的外轮廓最大长度控制在32mm，最大宽度22mm，厚度方向的最大尺寸是4.2mm，这个尺寸边界刚好适配常规的吊坠挂绳安装位，挂接的位置做了一体化的收窄结构，不需要额外焊接挂耳，避免了焊接位置在长期佩戴拉扯后出现断裂的风险。

　　做结构建模的时候，首先用扫掠命令生成基础的连续扭转曲面，保证整个曲面的G2连续，不会出现曲率突变导致的反光不均问题，之后在曲面上做等距的肋条投影，肋条的走向完全顺着曲面的扭转方向排布，这样在做失蜡铸造或者金属3D打印的时候，支撑结构可以最少化，后期处理的时候不需要打磨太多的支撑痕迹，能大幅降低生产的后处理成本。肋条上预留的六边形镂空位，一方面是进一步降低整体的重量，最终成品的重量可以控制在4.5g左右，和同尺寸实心件相比重量降低了60%以上，另一方面六边形的结构自身有更好的结构强度，相比圆形或者方形镂空，在受到外力挤压的时候不容易出现肋条变形的问题，日常佩戴过程中如果受到轻微的挤压碰撞，结构不会出现不可逆的形变。

　　整个结构的壁厚做了均匀化处理，所有位置的壁厚都保持在1mm，不管是采用精密铸造还是粉末烧结3D打印的工艺，都不会出现因为壁厚差过大导致的缩孔、烧结变形问题，生产的良率可以提升30%以上。和常规的环形吊坠不同，连续扭转的曲面没有明确的正反面，不管佩戴时怎么转动，外观的视觉效果都是连续流畅的，不会出现普通吊坠翻转后露出背面粗糙面的问题。安装边界上，挂接位置的内孔直径做了2.2mm，可以适配市面上绝大多数的蜡绳、金属链，不需要额外加装连接跳环，减少了装配的零件数量，也降低了多零件连接带来的松动、脱落风险。

　　在结构验证阶段，做了1:1的树脂样件打印测试，反复调整了曲面的扭转角度，保证吊坠佩戴时贴服在胸口的弧度是自然的，不会出现翘边、硌皮肤的问题，肋条的边缘经过圆角处理后，和皮肤接触的时候没有异物感，镂空的间隙经过实测，不会卡入普通的织物纤维和头发，日常佩戴不需要频繁清理缝隙里的杂物。考虑到后期表面处理的需求，所有的内凹位置都做了足够的抛光操作空间，不会出现抛光工具无法到达的死角，不管是做亮面抛光、喷砂还是电镀处理，都能保证整个饰件的表面效果均匀一致，不会出现局部色泽不均的问题。
