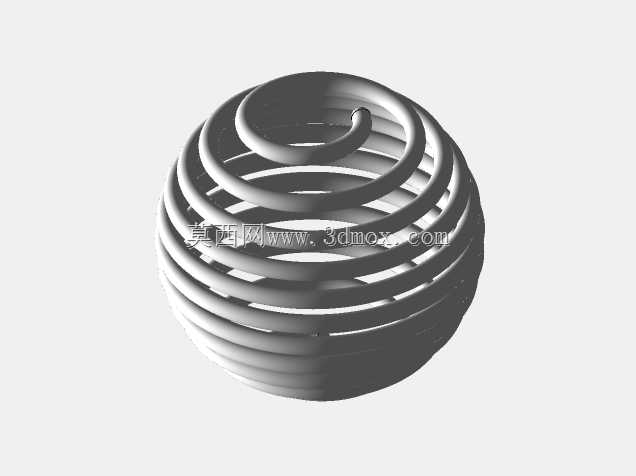

螺旋镂空球形弹簧弹性构件

这类螺旋镂空球形弹簧构件，在缓冲减震、柔性支撑场景中有着独特的应用优势，不同于常规圆柱螺旋弹簧的线性受力特性，球形对称的结构让其在多方向受力时都能保持相对均匀的弹性形变，不会出现单侧应力集中导致的偏载失效问题。在实际设备应用中，这类构件常被用在精密仪器的隔振支撑工位，比如光学检测设备的载台缓冲、小型电子设备的抗冲击支撑，也可作为柔性连接构件用在需要多向浮动补偿的管路连接、工装定位环节，抵消装配公差带来的额外应力。从设计逻辑来看，整个构件采用等截面簧丝沿球面螺旋轨迹连续缠绕成型，簧丝的曲率随球面位置动态变化，赤道位置的簧圈直径最大，两极位置簧圈逐步收窄，这种变曲率的螺旋排布，让构件在受压时各圈簧丝的形变增量保持同步，不会出现局部簧圈并圈过早导致的刚度突变。建模过程中需要先确定球面的基准直径，再根据实际受力需求匹配簧丝直径、螺旋升角参数，要注意相邻簧圈在全压缩行程下的间隙预留，避免极限压缩时簧丝之间发生刚性碰撞磨损，同时要校核两极收窄位置的簧丝过渡曲率，防止曲率过小导致的应力集中，影响构件的疲劳寿命。安装边界上，这类球形弹簧不需要额外的导向轴辅助定位，依靠自身球形对称结构即可实现自定心，两端的支撑面只需要保证平整即可，不需要像圆柱弹簧那样预留导向间隙，在狭小安装空间内的适配性更强，多向受力的特性也让其可以同时承受径向、轴向的复合载荷，减少工位上弹性构件的布置数量。实际选型时，需要根据工位的最大冲击载荷确定簧丝直径与球面整体尺寸，匹配对应的刚度曲线，保证在额定载荷下的形变量处于设计区间内，避免过压缩导致的塑性形变，同时要注意使用环境的腐蚀特性，匹配对应的表面处理工艺，延长构件的实际使用寿命。
