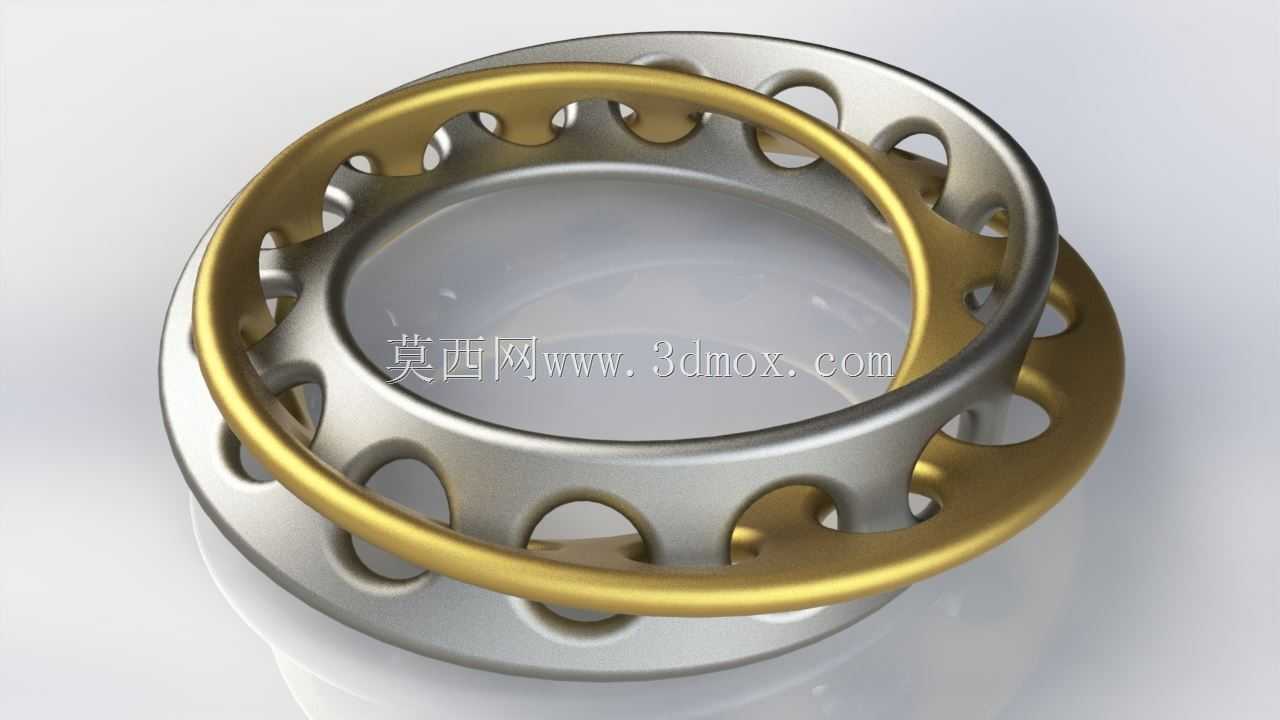

互锁嵌套式莫比乌斯环创意结构件

这套互锁莫比乌斯环结构，最初的设计切入点是拓扑结构在机械传动与装饰构件领域的跨界应用，很多人对莫比乌斯环的认知停留在数学概念层面，实际工程场景中，这类单曲面连续结构在低摩擦导向、无断点传动、异形装饰构件领域有不少可挖掘的应用空间。从结构本身来看，两个独立的莫比乌斯环采用互锁嵌套设计，不存在传统装配的卡扣、螺纹等连接结构，完全依靠曲面轮廓的空间限位实现两个环体的相对活动与不脱离约束，这种设计思路可以延伸到无润滑关节、连续轨道导向件的开发中，比如在狭小空间内需要做360度连续回转且无断点的导向槽，传统拼接式环形轨道会存在接缝卡顿的问题，而基于莫比乌斯环的连续曲面结构，可以让滑动件在整个环面上实现无断点的循环运动，不会出现接缝处的冲击与磨损。

设计过程中首先要确定两个环体的截面直径差，要保证互锁后两个环体的活动间隙控制在合理范围，间隙过大会出现环体晃动，间隙过小则会导致运动卡滞，环体上的镂空孔并非单纯的装饰作用，一方面是降低整体构件的重量，在作为装饰件或者轻量化传动件使用时，减少无效负载，另一方面这些均匀分布的镂空孔可以作为安装定位孔，也可以在需要流体穿过的场景中作为过流孔，比如应用在特殊的流体换向结构中，连续曲面配合镂空孔可以实现无死角的流体导向，避免传统直角管路出现的流阻突变问题。

从安装边界来看，整个构件的外轮廓是规则的环形结构，最大外径与最小内径的差值控制在合理范围，不需要额外设计复杂的安装基座，依靠环体本身的端面就可以实现定位固定，如果作为静态装饰构件使用，可以直接通过端面粘接或者压装的方式固定在安装面上，如果作为动态活动构件使用，只需要在其中一个环体上设置驱动连接点，另一个环体做固定约束，就可以实现两个环体之间的连续相对回转，运动过程中没有传统转动副的偏心问题，因为两个环体的回转中心完全重合，曲面配合的接触面积远大于传统轴承的点接触或者线接触，在低转速、低负载的场景下，不需要额外添加润滑介质就可以实现顺畅运动。

实际应用场景中，这类结构除了可以作为创意饰品的结构原型，还可以延伸到工业设备的线缆防护结构中，传统的设备回转部位的线缆拖链，在多圈回转后会出现线缆扭转缠绕的问题，而基于莫比乌斯环的连续曲面结构设计的线缆导向架，可以让线缆沿着单曲面排布，回转过程中线缆不会出现累计扭转，解决多圈回转场景下的线缆缠绕问题。另外在一些特殊的传感器安装场景中，需要传感器沿着环形路径连续检测工件的周向缺陷，传统的环形导轨存在接缝，传感器经过接缝时会出现检测信号波动，而采用这类连续曲面的互锁环结构作为传感器的安装载体，可以实现无断点的连续检测，提升检测的稳定性。

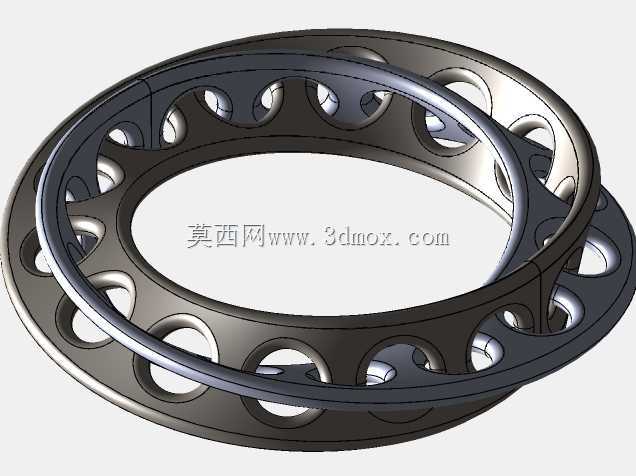

建模过程中需要重点控制两个环体的空间扭转角度，莫比乌斯环的标准扭转角度是180度，互锁的两个环体的扭转方向需要相反，才能保证在空间上实现无干涉的嵌套，同时要对环体的边缘做圆角处理，避免锐边造成的应力集中，尤其是作为动态构件使用时，锐边位置在反复运动过程中容易出现疲劳裂纹，圆角处理后可以大幅提升结构的疲劳强度。镂空孔的排布要沿着环体的曲面均匀分布，保证整个环体的质量分布均匀，避免高速回转时出现动不平衡问题，每个镂空孔的边缘同样要做倒角处理，减少应力集中点。

从功能特性来看，这套互锁结构不存在传统装配的拆分点，两个环体一旦完成建模成型，就无法在不破坏结构的前提下拆分，这种特性可以应用在一些需要防拆的密封结构或者防伪结构中，相比传统的铅封、卡扣式防拆结构，这种拓扑互锁结构的防拆可靠性更高，一旦被破坏就无法复原，防伪识别度更高。同时两个环体之间的相对运动阻尼可以通过调整两个环体的配合间隙来控制，不需要额外添加阻尼材料，就可以实现不同阻尼手感的转动效果，适合应用在需要手动调节的旋钮、装饰转盘等场景中。
