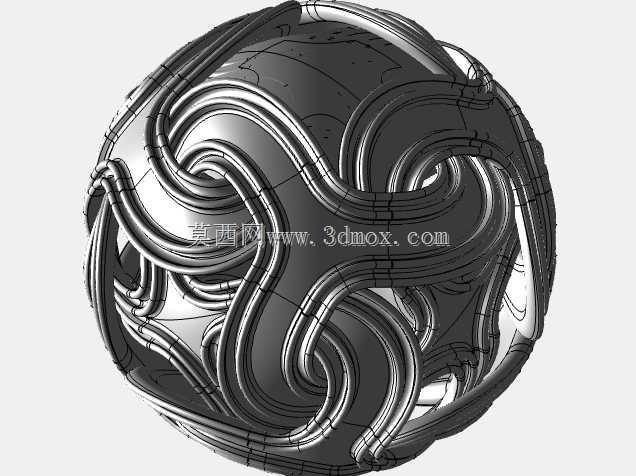

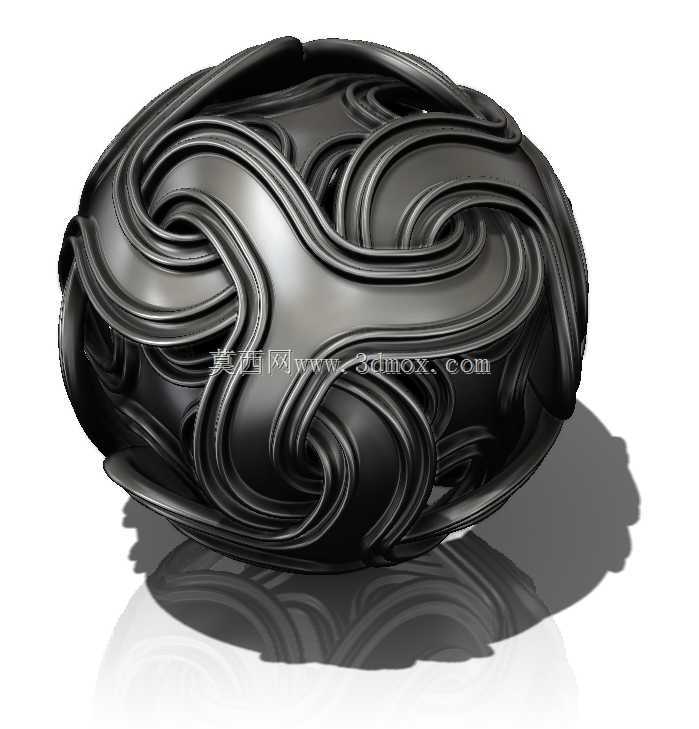

交错流线型镂空球型艺术结构件

　　这类交错流线型的球型镂空结构，最早常出现在高端流体整流装置、静态混合器的内部扰流单元设计中，也可作为特种阀门的阀芯扰流组件使用，在需要对通过腔体的流体进行多向分流、紊流混合的工况下，这类连续曲面的镂空结构相比传统直叶片扰流件，能大幅降低流体通过时的压损，同时提升不同介质的混合均匀度。从结构设计逻辑来看，整个构件以标准球体为基础包络面，所有流线型肋条的外轮廓始终与基础球面保持相切约束，保证整个构件的最大外轮廓尺寸完全贴合预设的球径边界，不会出现局部突出超差的问题，在装入对应阀腔或者混合腔时，不需要额外调整安装腔的避让尺寸，只要腔体的内径匹配构件的最大球径，就能完成无干涉装配。

　　肋条的走向采用连续三阶连续曲面过渡，没有尖锐的棱角突变，一方面是减少流体通过时的局部涡流产生，降低流体对构件表面的冲蚀磨损，另一方面也能避免应力集中问题，在承受流体交变压力冲击时，应力可以沿着连续的流线肋条均匀分散，不会在棱角位置出现应力断裂的风险。在实际建模过程中，这类结构需要先搭建基础球体的参数化骨架，以球心为原点建立三向基准轴，每一条流线肋条的引导线都采用跨半球的螺旋投影方式生成，引导线的曲率变化率全程控制在合理区间，避免后续曲面加厚时出现局部壁厚不均或者曲面自交的问题。

　　肋条的截面采用渐变式设计，在靠近球心的位置截面宽度适当收窄，在靠近外球面的位置截面宽度略微放宽，既保证整个构件的通透率满足流体通过的流量要求，也能保证外球面位置的结构强度，承受安装时的挤压外力不会出现变形。这类结构除了工业流体领域的应用外，也可作为工业艺术装饰构件使用，比如高端设备的外观装饰端盖、工业风的艺术摆件，其连续交错的曲面在光线照射下会形成层次丰富的光影效果，不需要额外做表面纹理处理就能获得不错的视觉质感。

　　在安装适配性上，整个构件没有突出的安装耳或者定位轴，属于嵌入式安装的构件，使用时只需要在腔体两端设置对应的限位台阶，将构件嵌入腔体内后通过两端的压盖固定即可，不需要在构件本身加工安装孔位，避免破坏连续曲面的完整性，也减少了加工工序。在结构强度校核层面，需要重点关注肋条交叉位置的连接强度，因为所有肋条的交汇点都是载荷传递的核心节点，设计时在交叉位置做了小半径的圆角过渡，保证载荷传递顺畅，同时通过有限元分析验证，在额定流体压力冲击下，交叉位置的最大应力远低于材料的屈服强度，满足长期使用的结构可靠性要求。对于需要做表面处理的应用场景，这种连续无死角的曲面结构也比带尖锐棱角或者封闭内腔的结构更有优势，不管是做阳极氧化、喷涂还是抛光处理，所有表面都能均匀接触处理介质，不会出现积液或者处理不到位的死角，表面处理的一致性更好。
