垂直旋转多爪联动夹持执行机构

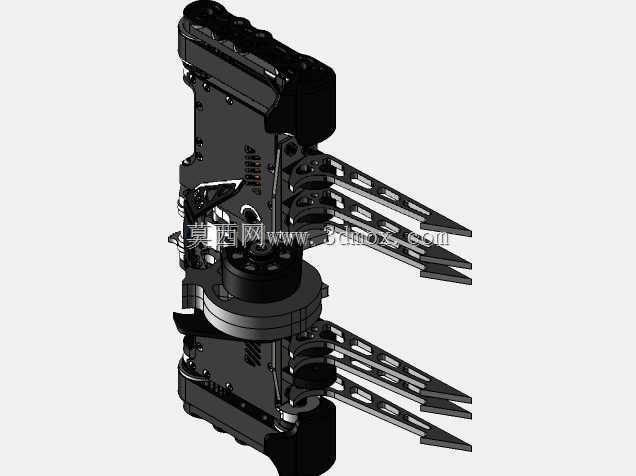

　　在自动化产线的物料转运、异形件夹持工位中，这类带垂直旋转功能的多爪执行部件，往往承担着衔接上下工序、完成工件姿态调整的核心作用，不同于常规平行夹爪只能完成单一方向的开合动作，该结构将旋转驱动模块与多组爪臂做了集成式布局，能在夹持工件的同时完成垂直轴向的角度回转，不需要额外搭配独立的旋转台组件，能大幅缩减末端执行器的整体安装空间，尤其适合在紧凑排布的装配工位、狭小腔体内的作业场景使用。从结构布局来看，驱动单元被封装在上下两层对称的安装基座之间，两组爪臂组件分别布置在基座的两侧输出端，每侧爪臂都采用了镂空式的轻量化筋条设计，在保证爪臂结构刚性的前提下，尽可能降低了旋转运动时的转动惯量，能有效减少驱动端的负载损耗，提升动作响应速度。

　　爪臂的开合采用联动式传动逻辑，同一侧的多根爪指会同步完成收放动作，不会出现单根爪指行程偏差导致的工件夹持偏斜问题，针对表面带不规则轮廓的工件，这种多触点同步夹持的结构能更好地贴合工件表面，分散夹持应力，避免薄壁类工件被夹伤变形。设计过程中需要重点考量旋转部位的密封与走线布局，因为垂直旋转的动作特性，驱动线缆、传感线路如果没有做合理的内置走线处理，长期回转动作很容易出现线缆缠绕、磨损断裂的问题，该结构将所有传动部件与走线通道都整合在基座的中空腔体内，外部没有裸露的管线，能适配多粉尘、少量切削液飞溅的机加工上下料场景。

　　安装边界上，基座的上下端面都预留了标准化的安装定位孔位，可以直接对接不同规格的工业机器人法兰末端，也能固定在直线滑台的移动滑块上作为固定式夹持工位使用，不需要额外加工转接板件，能降低现场安装调试的适配成本。爪臂的开合行程做了限位设计，在最大张开位置时，爪指末端不会超出基座的最大外轮廓尺寸，能避免机构回转过程中与周边工装、设备框架发生碰撞干涉，在最小夹持位置时，爪指的贴合面能形成稳定的包覆支撑，针对棒料、异形结构件都能提供足够的夹持摩擦力，不会因为高速旋转产生的离心力出现工件松脱的情况。

　　从受力传递路径来看，驱动端的输出扭矩会通过基座内部的齿轮组同步传递到两侧的爪臂转轴，保证上下两组爪臂的旋转角度完全同步，在需要同时夹持两个工件、或者对长条形工件做两端同步夹持的场景下，这种对称式的双组爪臂结构能保证工件的姿态始终保持水平，不会出现单侧夹持带来的工件下垂、角度偏移问题。爪指末端做了斜切式的导向设计，在工件位置存在少量定位偏差的时候，爪臂收拢过程中能通过导向斜面将工件引导到正确的夹持位置，降低对前端视觉定位、工件上料精度的要求，能提升整套工位的运行容错率。日常维护层面，所有的转动铰接点都预留了注油通道，不需要完全拆解机构就能完成润滑脂的加注，能延长铰接部位的磨损周期，适合在长期连续运行的自动化产线上使用，减少设备停机维护的时长。
