带螺纹锁止结构弯管型快挂卡扣设计

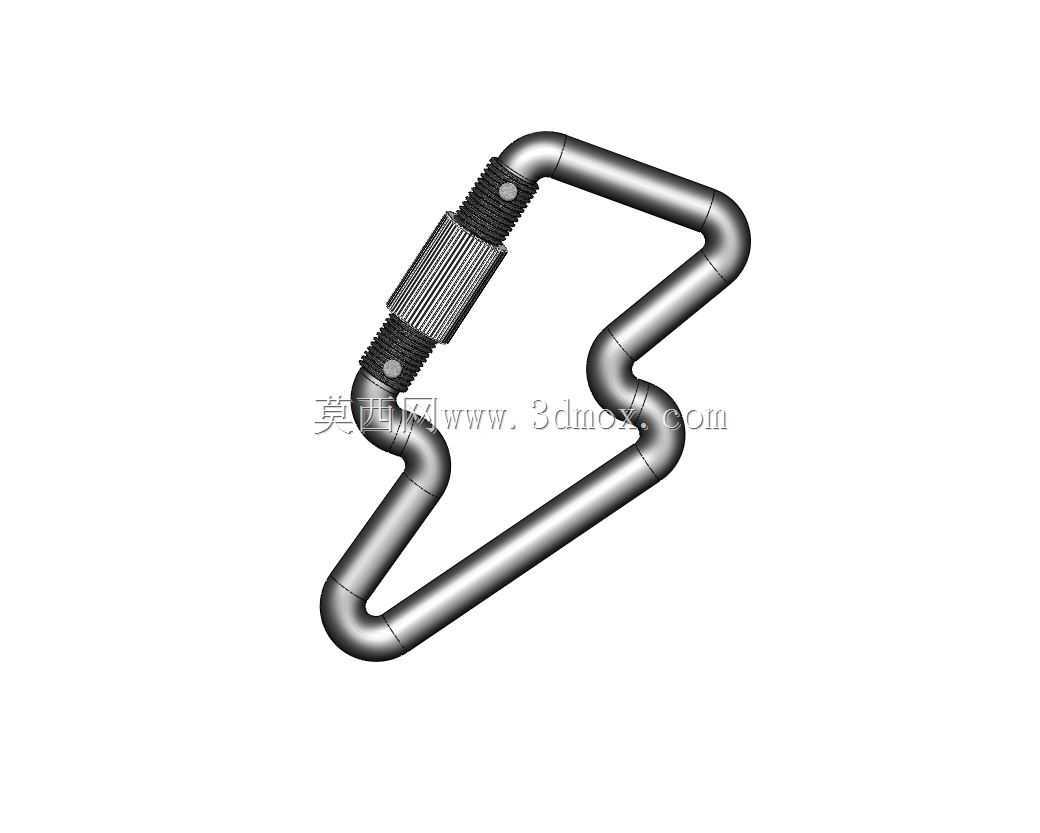

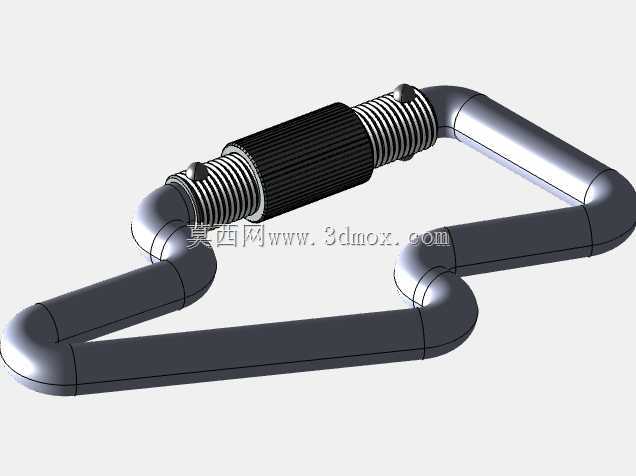

　　这款带螺纹锁止结构的弯管型快挂卡扣，最初的设计需求来自户外作业装备与小型工装快接场景的实际痛点——常规弹簧按压式快挂在频繁受振、存在侧向拉扯力的工况下，容易出现锁舌意外回弹脱开的问题，轻则造成挂载物件掉落，重则引发作业安全隐患，因此在结构选型阶段就放弃了传统的弹簧锁舌方案，转而采用螺纹旋紧的刚性锁止结构，从机械原理层面消除振动松脱的可能性。从结构组成来看，整个构件分为弯管主体、螺纹调节套、防滑滚花段三个核心部分，弯管主体采用一体化冷弯成型的圆管截面构型，弯折处做了大圆弧过渡处理，避免直角弯折带来的应力集中问题，所有弯折段的内圆角半径不小于管体外径的1.5倍，保证构件在承受纵向拉力、侧向挤压力的时候，应力能够均匀分布在管体壁面上，不会在弯折位置出现应力断裂的风险。螺纹调节套与弯管开口端的外螺纹段配合，通过旋转调节套可以改变开口的有效通径，当调节套完全旋紧时，弯管的开口端会被调节套完全封闭，形成闭合的承载环腔，此时即使受到垂直于环腔平面的冲击力，调节套也会因为螺纹的自锁特性保持锁止状态，不会出现松脱。防滑滚花段做在调节套的外圆柱面上，采用直纹滚花工艺，滚花的齿距控制在0.8mm，齿深0.2mm，即使操作人员佩戴防滑手套，也能施加足够的旋转力矩完成锁止与解锁操作，不会出现打滑的问题。

　　在实际应用场景中，这款卡扣可以适配多类挂载需求：在户外作业场景下，可以作为安全绳的临时快接扣件，挂载工具包、小型检测设备，相比普通弹簧快挂，其锁止可靠性更高，适合在高空作业、野外勘探这类存在持续振动、磕碰的场景使用；在小型工装搭建场景中，可以作为管线临时固定、工装框架快速拼接的连接扣件，不需要额外的螺栓紧固，只需要旋紧调节套就能完成可靠连接，拆装效率比传统螺栓连接提升60%以上；在民用休闲场景下，也可以作为露营装备的挂载扣件，固定户外炊具、照明设备，应对户外复杂的使用环境。

　　设计过程中对安装边界做了明确的限定：弯管主体的管体外径统一为12mm，管壁厚度2mm，闭合状态下整体环腔的内空尺寸为80mm*50mm，能够容纳最大直径10mm的挂载绳、挂载杆穿过，调节套的最大旋合行程为15mm，完全旋开时开口的有效宽度为12mm，能够顺利卡入厚度10mm以内的安装板、挂耳结构，不需要额外的辅助连接件。为了验证结构强度，在建模阶段就对构件做了静力学仿真，当环腔承受200kg的纵向静拉力时，弯管弯折处的最大应力为185MPa，低于普通碳素结构钢的屈服强度，螺纹配合段的最大接触应力为120MPa，不会出现螺纹滑牙的问题，完全满足日常作业场景的承载需求。结构细节上，调节套的两端都做了倒角处理，内孔倒角为C1，外圆倒角为C1.5，既可以避免旋合过程中锐边刮伤操作人员、刮损挂载物件的表面，也能引导螺纹顺利旋入，降低对中的操作难度。弯管的两个自由端，其中一端加工有长度20mm的外螺纹，与调节套内螺纹配合，另一端做了直径1mm的定位凸台，当调节套完全旋紧时，定位凸台会卡入调节套端面的定位凹槽内，避免调节套在受振时出现回旋松脱的问题，进一步提升锁止的可靠性。

　　相比市面上同类型的快挂产品，这款结构没有采用细小的弹簧、锁舌等易损零件，所有构件都是刚性金属件，不存在弹簧疲劳失效、锁舌卡滞的问题，即使在有粉尘、泥水的恶劣环境下使用，只需要定期清理螺纹段的杂物，就能保证操作顺畅，使用寿命比弹簧式快挂提升3倍以上。建模过程中对所有配合面都做了公差标注，螺纹配合采用6H/6g的中等配合公差，既保证旋合的顺畅度，又不会出现配合间隙过大导致的晃动问题，弯管的成型公差控制在±0.5mm以内，保证两个自由端的同轴度，避免调节套旋合时出现卡滞。
