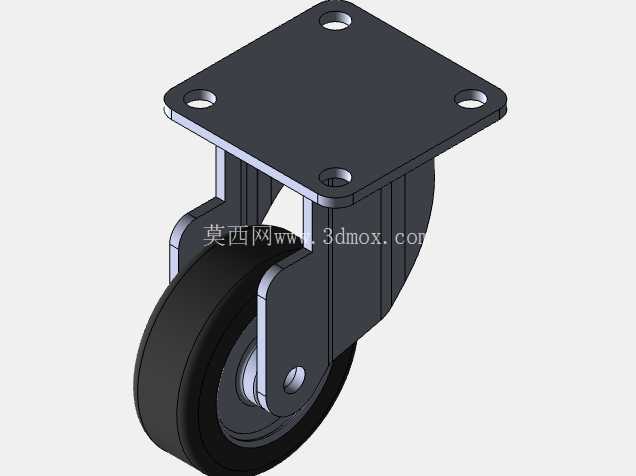

方形固定板式定向重载脚轮结构

　　这款定向脚轮的结构设计，核心围绕工业场景下设备定点移位后的稳定支撑需求展开，区别于万向脚轮的转向功能，定向结构可避免设备停靠后出现非预期滑移，在重型货架、固定式工装台、中型配电柜体、车间周转料架等需要直线移位、停靠后保持位置精度的场景中适配性极强。从安装边界来看，顶部采用四孔方形法兰固定板，四个安装孔沿板面对角对称分布，孔位间距匹配常规工业设备底部的安装螺孔标准，安装时无需额外打孔适配，法兰板厚度经过载荷校核，可分散轮体传递的竖向载荷，避免安装面局部应力集中导致的板面变形。轮架部分采用双侧支撑板夹持轮体的结构，支撑板与顶部法兰通过一体折弯的立板连接，不存在额外的拼接焊缝，轮架两侧的轴孔同轴度精度控制在合理范围内，

　　轮轴穿过轮体中心后两端与支撑板铆接固定，避免轮体转动过程中出现轴窜动。轮体采用硬质耐磨橡胶材质，轮面为微弧面设计，接触地面时可形成均匀的承压面，既可以在环氧地坪、水泥地面等常见车间地面滚动时降低运行阻力，也能避免硬质轮面对地坪造成划伤，同时橡胶材质自带的阻尼特性可降低移位过程中的震动传递，保护设备上搭载的精密元器件不受震动影响。设计过程中优先考虑了维护便利性，轮体与轮架之间预留了足够的间隙，日常清理缠绕的杂物、更换磨损轮体时无需完全拆卸顶部法兰，仅需抽出轮轴即可完成操作。定向行走的结构特性决定了这款脚轮在直线推移设备时不会出现方向偏摆，相比同载荷等级的万向脚轮，结构件更少，抗冲击载荷能力更强，在频繁短距离移位的工位场景下，长期使用的结构稳定性更优，不会出现万向转向结构常见的转向轴承卡滞、磨损松旷等问题。轮体的转动副内置了自润滑衬套，无需定期加注润滑脂即可保持顺畅转动，适配多粉尘、少维护的车间作业环境。
