适配F-91W腕表的CNC加工定制面板结构

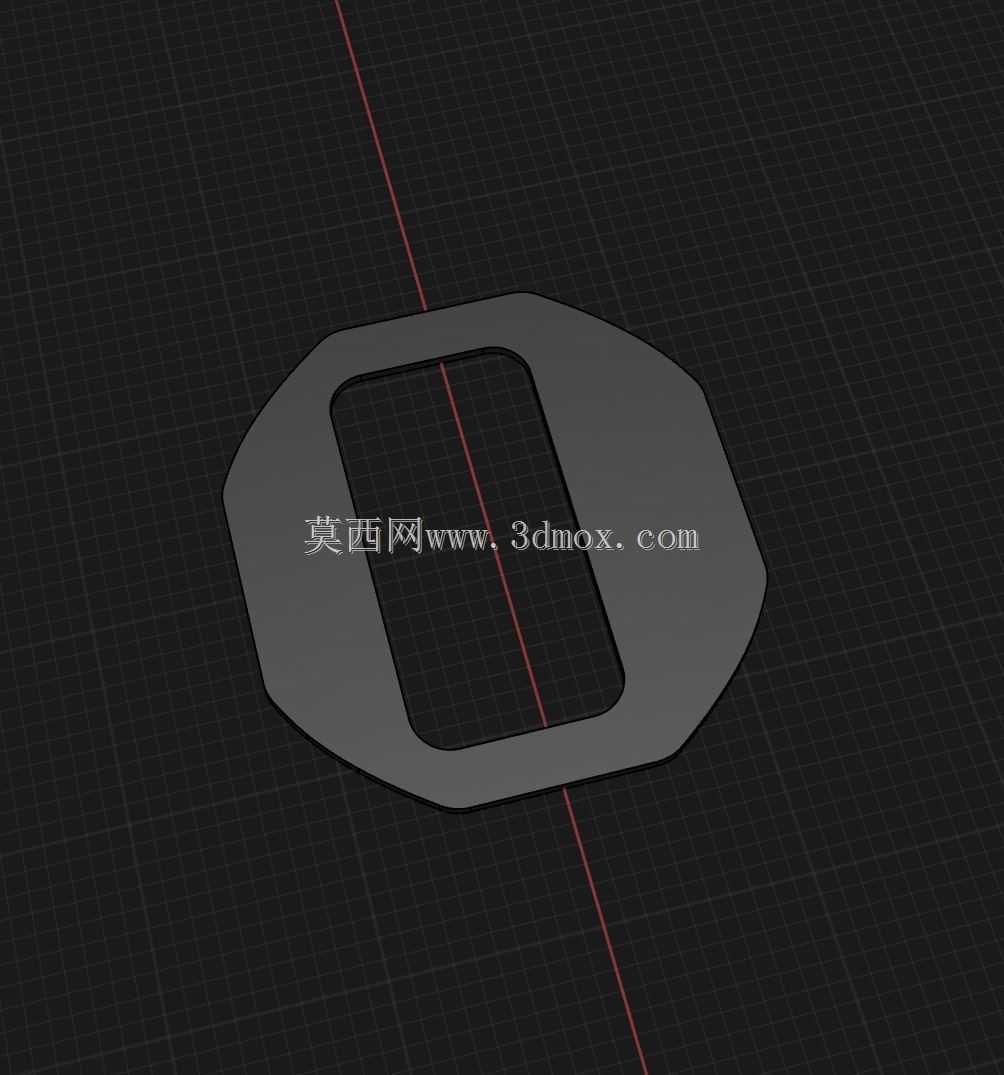

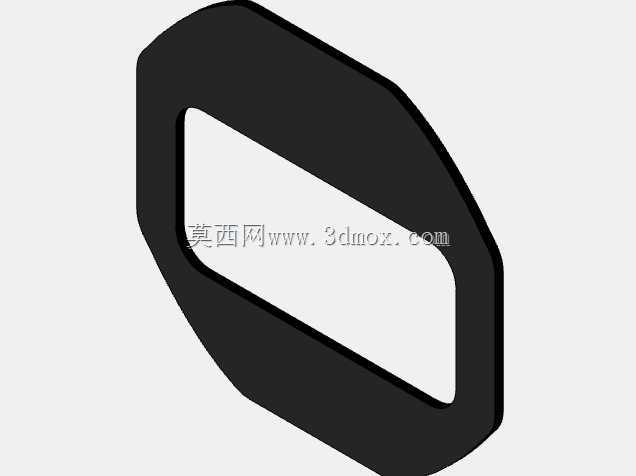

　　这款面板结构最初是为适配经典款F-91W腕表的改装需求开发，在小型数码产品改装、手持检测设备面板定制、小型工业控制终端的手持端防护场景中也能直接复用。日常做手持类小型设备的结构改装时，经常会遇到原装面板磨损、需要拓展安装位的问题，这款结构刚好能覆盖这类需求，不需要重新开模，通过3D打印或者小型CNC精雕就能快速做出成品。从实际使用场景来看，这类小型面板首先要满足手持握持的贴合度，不能有突兀的棱角硌手，所以整体外轮廓做了八边形切角处理，四个长边做了大圆弧过渡，刚好贴合手指握持时的指腹弧度，长时间手持操作也不会产生压痕。

　　中间的矩形开孔是核心功能区，预留的尺寸刚好匹配对应型号的显示屏与按键区位置，开孔边缘做了0.2mm的下沉台阶，安装时可以把透明防护片嵌在台阶内，不需要额外打胶固定，靠台阶的限位就能避免防护片移位，同时还能让面板表面保持平整，不会出现凸起的拼接缝。设计时特意把面板的壁厚控制在1.2mm，这个厚度是兼顾强度与柔韧性的平衡点，如果用TPU材质打印，这个壁厚既能提供足够的支撑力，避免按压按键时面板过度形变，又能保留一定的弹性，安装时可以稍微弯折卡入设备的外壳卡槽，不需要额外做螺丝固定位，拆装都很方便。安装边界方面，面板的外轮廓最大尺寸控制在42mm以内，适配绝大多数小型手持设备的外壳安装空间，背面做了0.3mm高的定位凸边，卡入外壳时凸边会嵌入外壳对应的预留槽内，安装后不会出现左右偏移的问题，哪怕设备受到轻微的磕碰，面板也不会从外壳上脱落。考虑到3D打印的工艺特性，所有的转角位置都做了R0.5的圆角处理，避免打印时出现应力集中导致的翘边，同时也能减少打印时的支撑用量，打印完成后不需要做过多的后处理，去掉支撑后稍微打磨一下边缘就能直接使用。

　　如果用CNC加工的方式制作，这个结构的所有面都是规则的平面与圆弧面，没有复杂的曲面特征，用普通的3轴精雕机就能一次加工完成，不需要二次装夹，加工效率很高，单件加工的时间可以控制在10分钟以内，适合小批量定制生产。表面处理方面，因为结构本身没有复杂的纹理，打印或者加工完成后可以直接做哑光喷砂处理，既能掩盖加工或者打印产生的层纹，又能提升手持时的摩擦力，避免手滑掉落。实际测试中，用95A硬度的TPU材质打印的成品，反复拆装20次以上都不会出现卡扣断裂的问题，面板表面的耐刮性能也能满足日常使用需求，放在口袋里和钥匙等物品接触也不会产生明显的划痕。

　　在做同类小型面板结构设计时，很多新手容易忽略安装间隙的预留，这款结构在所有配合面都预留了0.15mm的安装间隙，不管是3D打印还是CNC加工产生的轻微尺寸误差，都能顺利安装，不会出现过紧装不上或者过松晃动的问题。另外，面板的边缘做了0.1mm的倒角处理，安装时不会刮伤设备的原装外壳，也不会划手，哪怕是没有安装经验的用户，也能顺利完成装配。从功能拓展性来看，如果需要给设备加装额外的按键或者指示灯，只需要在面板对应位置开孔即可，整体结构的强度不会因为少量开孔受到明显影响，因为主要的受力都分布在面板的外轮廓边框上，中间区域的受力很小。
