实验室专用适配Bambu设备刮刀片结构设计

　　在桌面级FDM3D打印的日常运维场景中，打印平台的残料清理、首层粘附性测试后的余料刮除、打印完成后模型与平台的分离操作，都需要一款刃口平直、安装适配性强的专用刮刀，本次设计的刮刀片正是针对Bambu系列实验室级3D打印设备的配套清洁需求开发，完全匹配设备原配刮刀手柄的安装接口，无需额外改造即可直接替换使用。从实际使用场景出发，刮刀片的刃口部分做了微圆弧过渡处理，区别于普通直角刃口的美工刀片，这种设计既能保证刮除PEI平台上固化PLA、PETG、ABS等耗材残料时的切削力，又能避免尖锐直角刃口刮花平台表面的纹理涂层，延长打印平台的使用寿命，经过多轮实际打印测试，刃口与平台接触时的切入角控制在15度时，刮除残料的效率最高，同时不会对平台造成不可逆的划痕损伤。

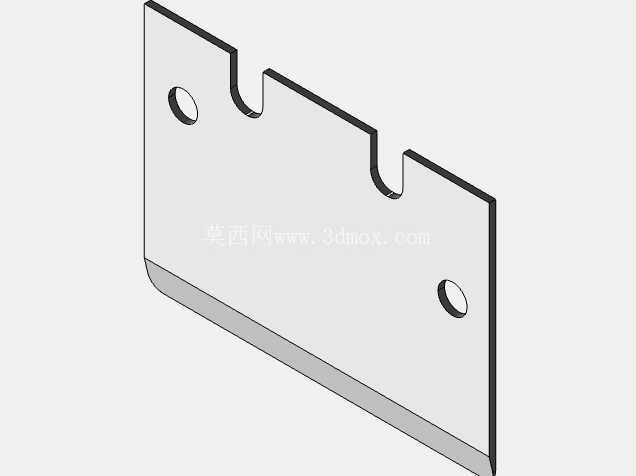

　　安装结构设计上，刀片主体采用平直薄板构型，整体厚度控制在1.2mm，与原配刀片的厚度公差保持在±0.02mm范围内，保证装入手柄后不会出现旷量，刀片上开设的两个圆形安装孔，孔位精度按照IT7级公差控制，与手柄上的定位柱完全适配，安装后刀片不会出现左右窜动的情况；刀片上边缘设计的两个U型卡槽，是与手柄卡扣结构配合的锁紧结构，卡槽的开口宽度、深度都经过实际配装验证，卡入后可以承受至少50N的纵向拉力，不会在刮除较硬耗材残料时出现刀片脱落的安全隐患。

　　从外形尺寸的边界控制来看，刀片整体长度控制在80mm，有效刃口长度为65mm，宽度为40mm，这个尺寸既可以覆盖Bambu系列设备打印平台的单条刮除行程，减少来回刮除的次数，又不会因为尺寸过大导致装入手柄后重心偏移，长时间握持操作时不易产生疲劳感；刃口部分的磨削角度控制在25度，兼顾刃口的锋利度与结构强度，日常使用中清理普通耗材残料时不易出现卷刃、崩口的情况，针对添加了碳纤维、玻璃纤维的增强型耗材，刃口部分做了局部淬火硬化处理，表面硬度达到HRC55，能够承受硬质填料的摩擦损耗，使用寿命相比普通冷轧钢刀片提升3倍以上。

　　设计过程中还充分考虑了实验室场景的使用安全，刀片的非刃口边缘都做了0.5mm的圆角倒钝处理，更换刀片时不会划伤操作人员的手指，刀片表面做了哑光镀铬处理，既可以提升防锈能力，适应实验室可能存在的潮湿、少量试剂溅落的环境，又不会因为表面反光影响操作人员观察刃口与平台的接触位置，提升操作的精准度。在安装适配性验证阶段，先后完成了与Bambu Lab原厂塑料手柄、金属手柄的配装测试，所有安装孔位、卡槽的配合间隙都控制在合理范围内，拆装时不需要额外工具，手动即可完成刀片的更换，操作门槛低；同时针对实际使用中常见的刀片受力变形问题，刀片主体的非刃口区域做了轻微的加厚加强筋结构，在不增加整体厚度的前提下提升了刀片的抗弯强度，当施加较大刮除力度时，刀片的弯曲变形量控制在0.3mm以内，不会因为变形导致刃口局部受力不均，出现刮不干净残料或者卡滞的情况。针对不同打印平台的使用需求，这款刀片的刃口平直度控制在0.01mm/100mm以内，刮除过程中刃口可以完全贴合平台表面，不会出现局部漏刮的情况，清理平台残料时可以一次性将整面的残胶、余料刮除干净，减少反复清理的时间，提升3D打印作业的整体效率；刀片的两个安装孔采用沉孔设计，安装后固定螺丝的端面不会高出刀片表面，不会在刮除过程中剐蹭到打印平台或者已完成的打印模型，避免对模型表面造成不必要的损伤。
