带动力单元的鼓风机动力结构设计

项目分类:发动机 发布时间:2025-08-06 ID:1058096
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计
  • 带动力单元的鼓风机动力结构设计

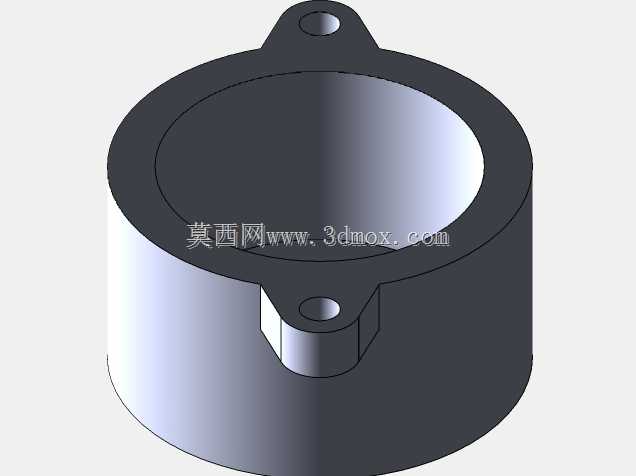

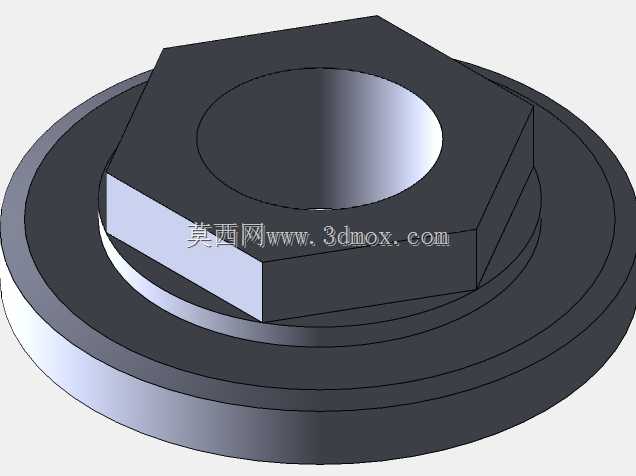

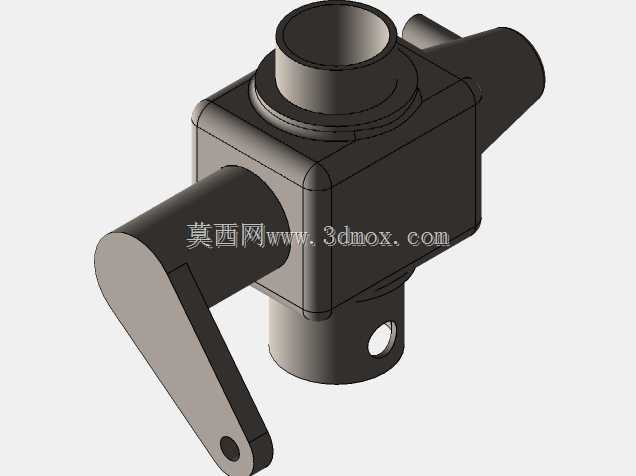

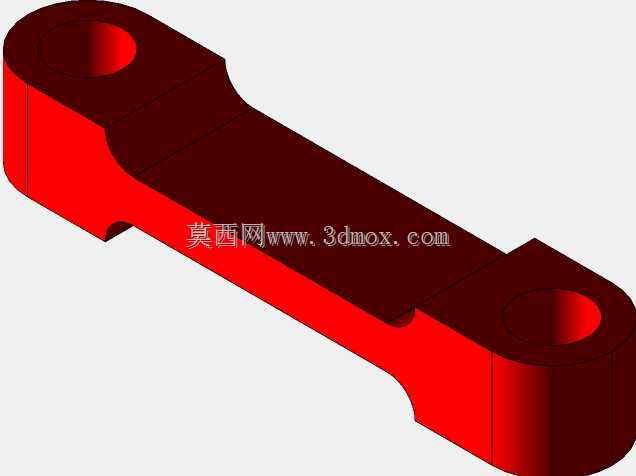

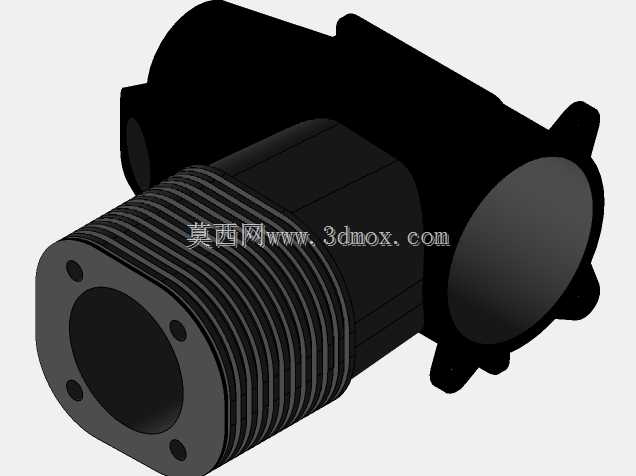

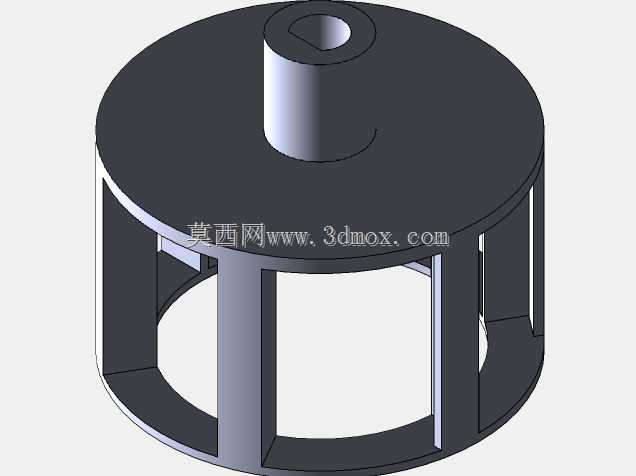

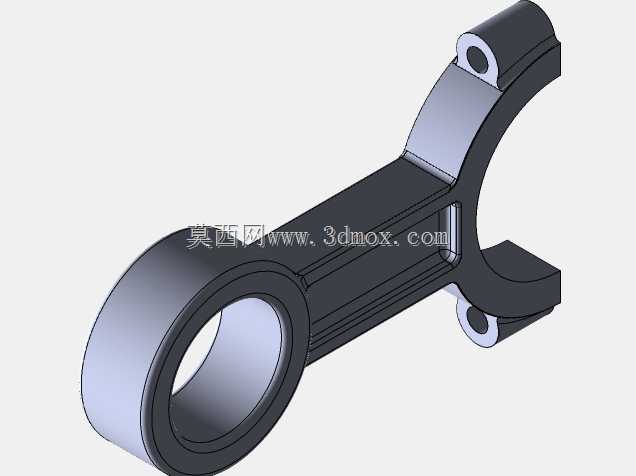

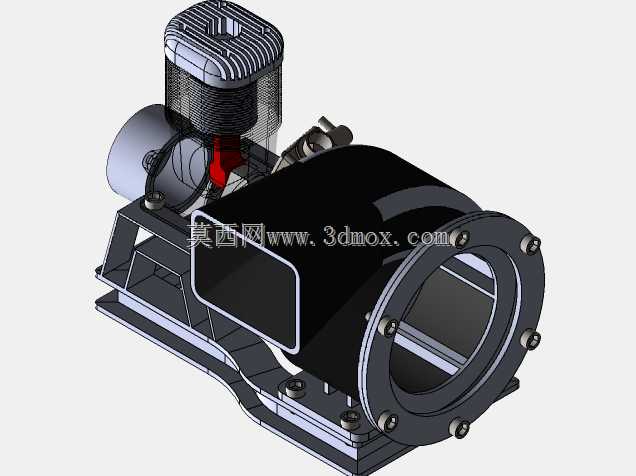

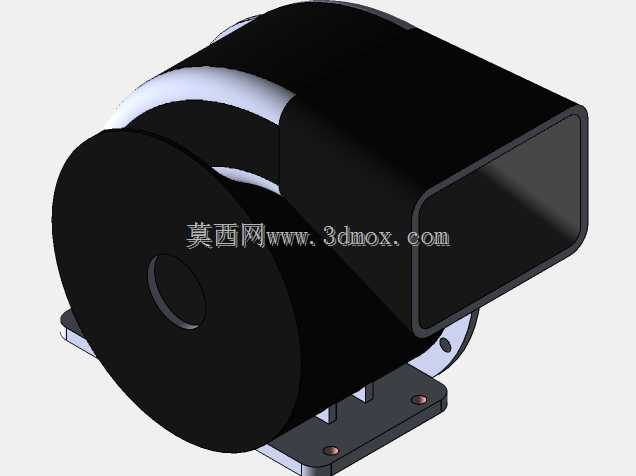

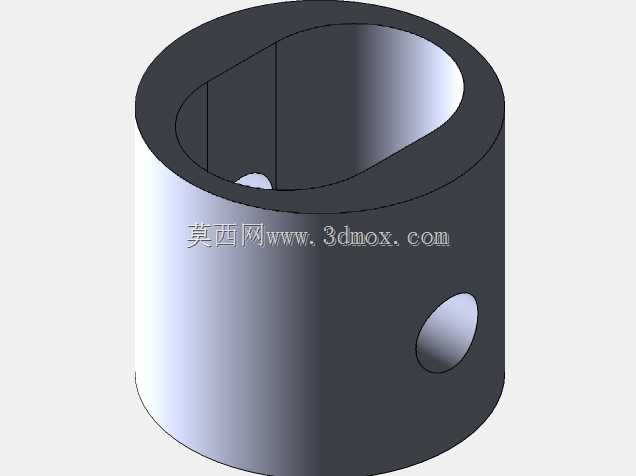

  这套动力结构主要面向小型工业送风、设备配套风冷、低压气体输送类场景,常见于小型生产车间工位送风、小型燃烧设备助燃、电子设备机柜集中散热、小型物料气力输送等工况,区别于大型工业离心风机,该结构集成了动力发生单元与鼓风腔体,不需要额外配套独立动力源做传动衔接,整体集成度更高,适合安装空间紧凑、对设备整体体积有严格限制的配套场景。从功能实现逻辑来看,上部的缸体结构为动力发生单元,通过活塞往复运动将动力输出至下部的鼓风叶轮腔,叶轮在腔体内高速旋转时,通过法兰端的大口径进风口吸入空气,经腔体增压后从侧方的矩形出风口送出,出风口采用矩形变径结构,可直接对接方形通风管道,不需要额外做圆转方的变径接头,减少现场安装的配件成本与风阻损耗。

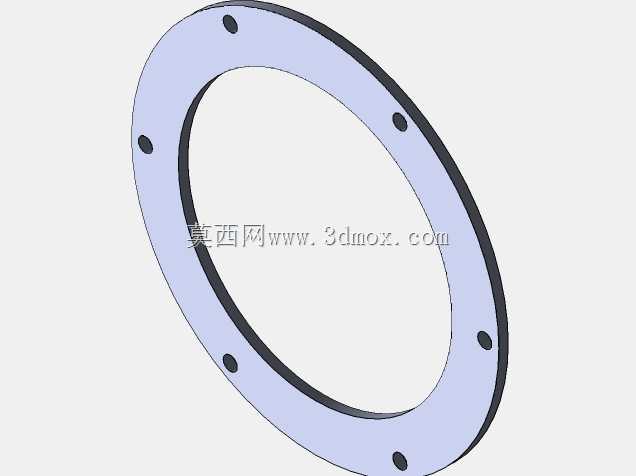

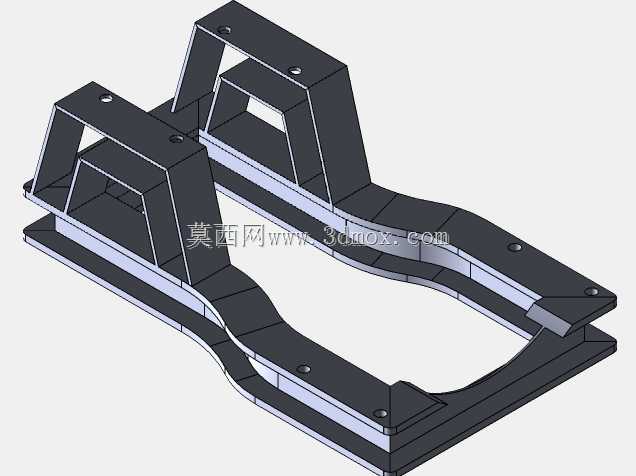

  设计阶段首先考虑的是安装边界的适配性,底部采用一体化冲压折弯成型的安装机架,机架上预留了多组固定安装孔位,可适配不同螺孔间距的安装基座,不需要额外做转接板加工;机架的支撑腿做了折弯加强处理,可抵消动力单元运行时产生的往复振动,避免长期运行后连接螺栓出现疲劳松动。鼓风腔体的法兰连接端采用了周向均匀分布的螺栓固定结构,法兰端面预留了密封槽,安装时可嵌入橡胶密封垫,避免高压送风时出现端面漏风的问题,法兰的螺栓孔位尺寸参考了常规低压通风管道的通用安装尺寸,可直接对接市面常见的通风管路配件,不需要单独定制连接法兰。

  动力单元的散热结构做了外露式鳍片设计,缸体外壁的环形散热鳍片直接与流经设备表面的空气接触,设备运行时鼓风腔体周边的空气流动可直接带走动力单元产生的热量,不需要额外配置独立的散热风扇,简化了整体结构的零件数量,降低了后续维护的复杂度。动力输出端与鼓风叶轮的连接采用直连式结构,取消了皮带传动、齿轮传动等中间传动环节,既减少了传动过程中的动力损耗,也避免了传动部件长期磨损带来的维护需求,直连结构的同轴度在建模阶段就做了公差配合约束,安装时只需要将叶轮与输出轴对准锁紧即可,不需要反复调整传动同轴度,降低现场装配的调试难度。

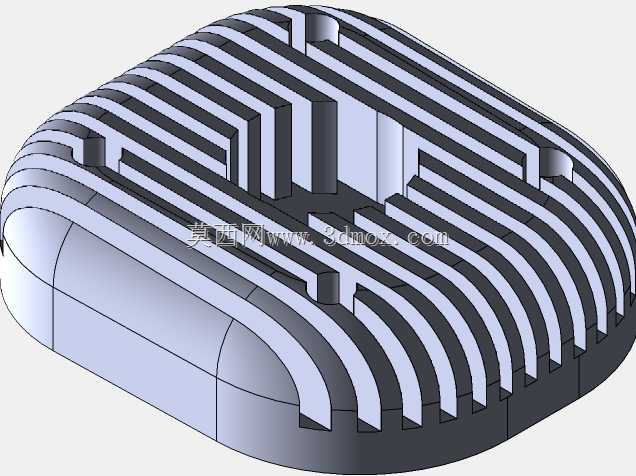

  侧方的接线与控制部件做了内嵌式安装,突出腔体的尺寸控制在最小范围,避免安装时与周边管线、结构件产生干涉;整体结构的外形轮廓做了倒角处理,没有尖锐的外凸棱角,避免安装维护过程中出现磕碰划伤的问题。在结构强度校核层面,鼓风腔体的壁厚根据低压送风的工作压力做了对应设计,既不会因为壁厚过薄导致运行时腔体产生共振异响,也不会因为壁厚过大增加整体设备的重量;机架与鼓风腔体、动力单元的连接位置都做了加强筋结构,可承受设备运行时的交变载荷,避免长期运行后连接位置出现开裂变形。出风口的矩形接口尺寸参考了常规小型通风管的通用规格,可直接卡接对应的通风软管,也可通过法兰对接硬质通风管道,适配不同的安装场景需求;动力单元的上部端盖做了格栅式通风结构,可保证动力单元内部的热量顺利散出,同时避免外部大尺寸杂物落入缸体内部造成结构卡滞。
