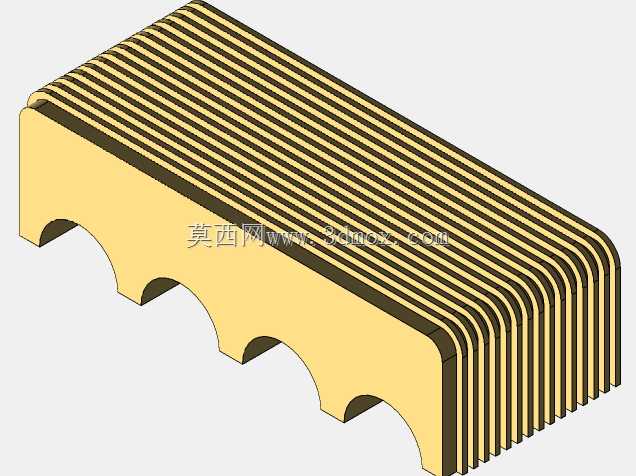

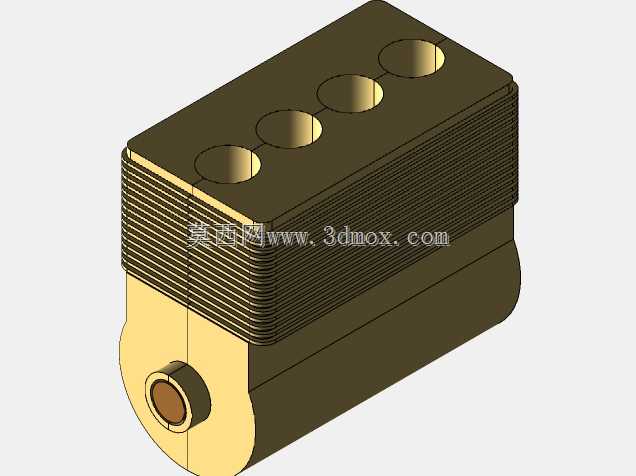

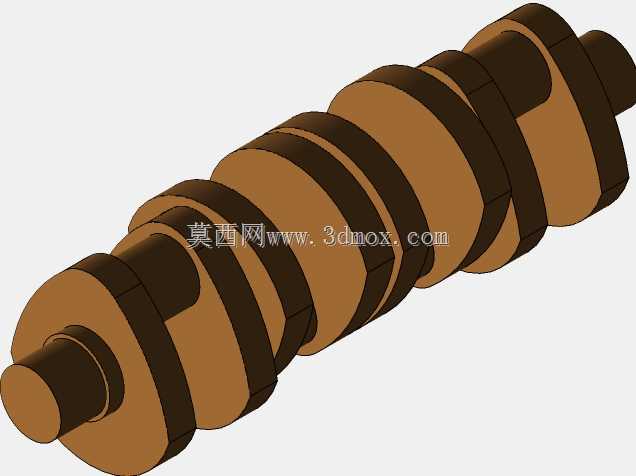

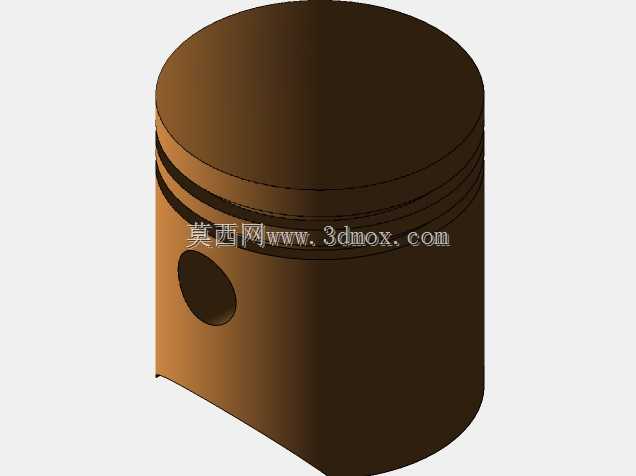

在小型航空动力、竞速摩托、便携发电机组这类对动力单元径向尺寸有严格限制的场景里,星型发动机的连杆组件直接决定了整套动力输出的可靠性与平顺性,不同于直列、V型动力单元的并列连杆布局,四缸星型构型的连杆需要围绕中心曲柄完成圆周方向的等角度排布,每根连杆的受力工况、安装边界都需要在建模阶段完成反复校核。从实际装配逻辑来看,这类连杆的大端需要与曲柄销完成配合,小端则通过活塞销连接对应气缸的活塞组件,工作过程中需要持续传递活塞往复运动产生的爆发压力,同时将往复运动转换为曲柄的旋转运动,整个构件在高速运转时会承受交变的拉压载荷、惯性力冲击,因此结构设计上的圆角过渡、壁厚分布都需要匹配实际受力路径。建模过程中首先要确定的是大小端的中心距,这个参数直接关联发动机的压缩比、活塞行程,一旦尺寸出现偏差,会直接导致活塞撞顶、压缩比不足等致命问题;大端的内孔尺寸需要匹配曲柄销的配合公差,通常采用基孔制的过渡配合,保证运转过程中不会出现松旷,同时预留足够的润滑油道布设空间,小端的内孔则需要适配活塞销的直径,部分工况下会在小端压入铜衬套来降低磨损,延长构件的使用寿命。

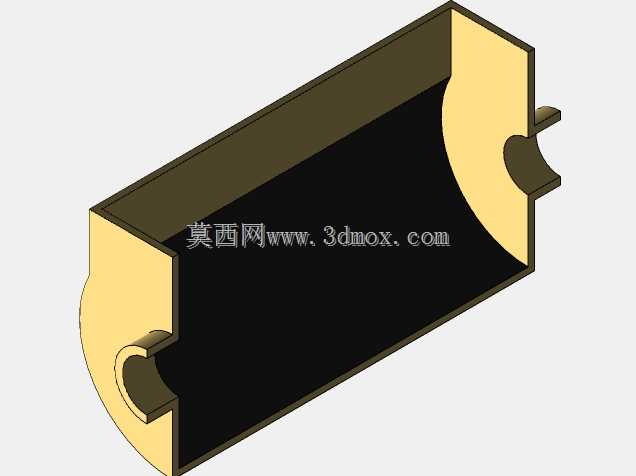

杆身部分的截面采用工字型构型,这种结构可以在保证整体结构刚度的前提下尽可能降低构件自重,减少高速运转时产生的往复惯性力,杆身与大小端的衔接位置全部采用大圆角过渡,避免应力集中导致的疲劳断裂,这也是动力传动构件设计中最核心的细节——很多早期的连杆失效案例,都是因为过渡圆角处理不当,在交变载荷长期作用下从应力集中位置萌生裂纹,最终导致构件断裂打坏整个缸体。从安装边界来看,单根连杆的大端外圆尺寸需要满足在曲柄箱内的回转空间要求,四根连杆呈90度夹角排布在曲柄销上时,相邻连杆的杆身不能出现运动干涉,因此建模时需要完成整个曲柄连杆机构的运动仿真,逐帧检查活塞从上止点到下止点的全行程中,连杆之间、连杆与曲柄箱内壁之间是否存在擦碰,同时要核算连杆的摆动角度,确保小端在活塞销座内的摆动范围不会超出活塞销座的限位空间。
这类连杆的材质通常选用40Cr合金钢模锻成型,后续经过调质处理、表面喷丸强化来提升疲劳强度,建模时的壁厚设计需要匹配锻造工艺的拔模斜度,避免出现无法脱模的死角,同时大小端的端面需要预留加工余量,满足后续精加工的尺寸精度要求。在实际的动力匹配中,这类四缸星型构型的连杆组件,相比同排量的直列发动机连杆,整体布局更紧凑,径向尺寸可以缩小30%以上,非常适合用在对安装空间有严格限制的便携动力场景,比如小型无人机的动力单元、便携应急发电机组、轻型摩托的动力总成,每根连杆的重量差需要控制在5g以内,避免运转时出现不平衡的离心力,导致发动机振动过大,因此建模完成后还需要对构件进行质量属性分析,调整杆身局部的壁厚来实现同组连杆的重量匹配。
很多初入结构设计的从业者在做这类连杆建模时,往往只关注外形的相似度,忽略了受力路径的走向、安装配合的公差预留、运动过程的干涉检查,最终做出来的模型只能用于外观展示,无法用于实际的生产加工或者运动仿真,真正面向工程应用的三维模型,每一个尺寸、每一处圆角、每一个孔位的布设,都要对应实际的加工工艺、装配逻辑、工况受力要求,比如大端的润滑油孔位置,需要对准曲柄销上的油道出口,保证运转过程中压力机油可以持续输送到配合面形成油膜,降低摩擦磨损,小端的油槽布设也要保证活塞销的润滑充分,避免出现干磨拉缸的故障。
