可3D打印简易行星齿轮传动结构

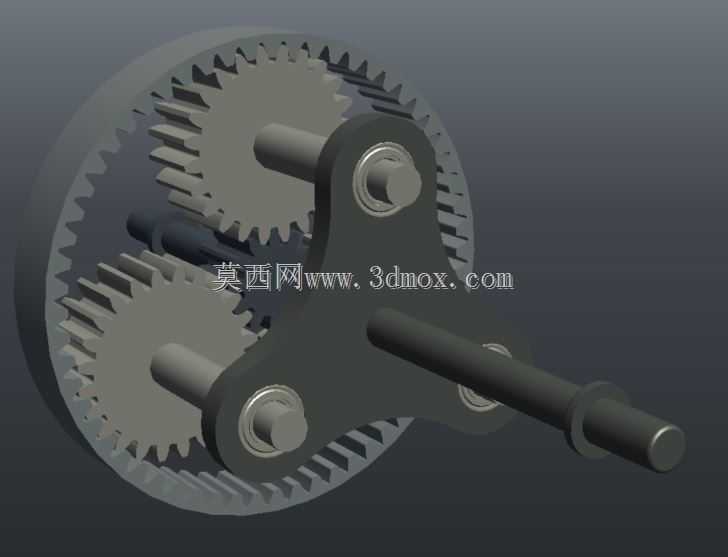

这套行星齿轮结构在小型传动场景里适配性极强，日常做桌面级传动演示、小型教具改装、低负载动力传输单元都能直接套用，不需要额外做复杂的结构适配。从实际使用逻辑来看，这套结构走的是极简实用路线，没有冗余的附加结构，核心靠内齿圈、三个行星轮、行星架、输入输出轴的配合完成动力传递，传动过程中动力从太阳轮输入后，会均匀分流到三个行星轮上，再通过行星架汇流输出，相比普通定轴齿轮组，同等体积下能实现更大的传动比，同时载荷分布更均匀，运转时的平稳性更好，不会出现单齿受力过大导致的崩齿问题，很适合低转速、小扭矩的传动场景。

设计的时候特意简化了不必要的限位结构，没有做复杂的密封槽、轴承位预留，整体零件全部采用等壁厚设计，不管是用FDM3D打印机还是光固化设备打印，都不需要加额外的支撑，打印完成后只需要简单去除毛刺就能完成装配，行星轮和行星架上的轴销采用间隙配合，手动就能压装到位，不需要额外做粘接或者紧固件固定，装配门槛极低。从安装边界来看，整体结构的径向尺寸以齿圈的外圆为最大边界，轴向尺寸只需要覆盖行星架厚度、齿圈宽度和输出轴的伸出长度即可，安装时只需要固定齿圈的外圈，就能实现定减速比的动力输出，如果需要调整传动比，只需要更换不同齿数的太阳轮或者内齿圈就能快速适配，不需要重新改动整体安装框架。

实际使用中要注意，这套结构因为没有设计轴承衬套，行星轮和轴销之间是直接的塑料摩擦，只适合低负载、间歇运转的场景，如果要长时间连续运转，可以在行星轮的轴孔位置加装铜套或者微型轴承，就能大幅提升使用寿命。结构的输出轴采用了扁位设计，和外接的传动轮、摇臂配合时不会出现打滑空转的问题，输入端的太阳轮和输入轴做成了一体化结构，减少了零件数量，装配时不需要额外做轴和齿轮的同轴度校准，只要把太阳轮卡入三个行星轮的中心位置，就能保证啮合间隙均匀，不会出现卡滞或者打齿的情况。

很多爱好者做小型机械装置的时候，经常会遇到空间有限但需要减速增扭的需求，这套行星齿轮结构刚好能填补这个空白，相比外购的成品行星减速箱，自制打印的成本极低，而且可以根据实际安装空间灵活调整尺寸，比如需要更小的外径就按比例缩小齿圈参数，需要更长的输出轴就直接在建模时延长轴段长度，不需要受标准件的尺寸限制。在做传动测试的时候可以发现，三个行星轮呈120度均匀分布，运转时的离心力可以相互抵消，即使没有做动平衡校准，在每分钟几百转的转速下也不会出现明显的振动，完全能满足桌面级小型装置的使用要求。齿圈的设计采用了直齿参数，啮合时没有轴向力，所以不需要额外加装推力轴承来承受轴向载荷，进一步简化了整体结构，固定齿圈的时候只需要做径向的紧定或者周向的卡槽限位，就能保证齿圈不会跟转，传动比稳定不会出现波动。

如果是用于教学演示场景，这套结构可以很直观地展示行星齿轮的传动原理，拆解和装配都非常方便，学生可以手动转动输入轴观察行星轮的自转和公转过程，比纯图纸或者动画演示的直观性强很多。用于小型DIY装置的时候，比如手动转盘、小型传送带的动力端、手摇发电装置的减速机构，这套结构都能直接适配，不需要做过多的二次修改。设计时特意把所有零件的拔模斜度控制在0.5度以内，打印完成后零件的配合精度足够，不会出现松旷或者过紧装不上的问题，齿形参数采用标准渐开线设计，啮合重合度高，运转时的噪音很小，不会出现普通直齿轮组啮合时的明显撞击声。
