非标准直齿圆柱齿轮传动件结构设计

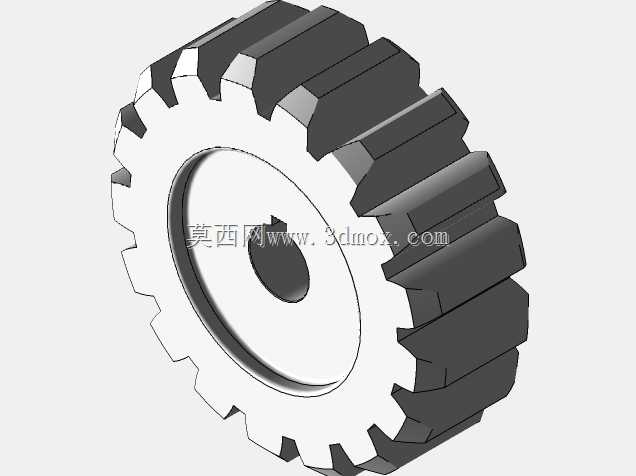

　　在常规的低速重载传动场景里，很多时候不需要严格遵循渐开线齿形的公差要求，比如小型农用机具的辅助传动、简易输送线的从动轮组、教学演示用的传动机构，这类场景对传动精度要求不高，但对零件的加工成本、安装容错率有更高要求，这款非标准齿形的齿轮就是针对这类场景设计的。从结构上看，该齿轮采用直齿排布，齿向与齿轮端面垂直，没有螺旋角带来的轴向力，安装时不需要额外配置承受轴向载荷的轴承，能简化支撑结构的设计，降低整套传动机构的装配复杂度。齿轮中心设置了单键槽安装孔，孔与轴的配合选用间隙配合公差，方便现场快速拆装，不需要专用的拉马或者加热设备，适合野外作业、小型维修站点的维护场景。

　　齿部的设计没有采用标准渐开线齿廓，而是简化了齿形曲线，齿顶厚度做了加宽处理，能承受更大的瞬时冲击载荷，即使在传动过程中混入少量硬质杂物，也不容易出现崩齿的问题，相比标准齿轮，这种简化齿形的零件用普通铣床甚至线切割设备就能完成加工，不需要专用的滚齿、插齿设备，在小批量定制、应急维修替换的时候，能大幅缩短零件的加工周期。齿轮的轮缘与轮毂之间采用实心辐板结构，没有设置减重孔，整体刚性更强，在有粉尘、碎屑的工作环境里，不会出现杂物卡进辐板缝隙的问题，日常清理只需要擦拭齿面即可，维护难度很低。

　　安装边界方面，齿轮的轴向厚度与同模数标准齿轮保持一致，能直接替换原有安装位的标准齿轮，不需要调整两侧轴肩的间距，也不需要更换配套的挡圈、紧固件，适配性较强。齿根处做了小圆角过渡，避免应力集中导致的齿根断裂问题，在频繁正反转的传动场景下，能有效提升零件的疲劳寿命。需要注意的是，因为齿形没有做严格的渐开线啮合校验，这款齿轮不适合用在高速传动、精密传动的场景，比如机床主轴传动、伺服电机输出端的传动链，这类场景对传动比稳定性、回程间隙有严格要求，使用该齿轮会出现振动大、噪音高、传动精度不足的问题，但在低速、重载、对传动精度要求不高的开式传动场景里，这款齿轮的实用性远高于标准精密齿轮，既能满足动力传递的需求，又能降低采购、加工、维护的综合成本。

　　设计过程中特意调整了齿侧间隙，比标准齿轮的侧隙大0.2mm左右，即使在低温环境下出现零件冷缩，或者润滑脂粘度变大的情况，也不会出现卡齿、闷车的问题，适合在户外温差较大的环境下使用。齿轮的端面没有做复杂的凸台设计，两个端面都是平面结构，安装时可以任意方向装配，不需要区分正反面，能减少装配过程中的出错概率，对于非专业的装配人员也很友好。齿面没有做特殊的硬化处理，整体采用常用的45号钢材质即可满足使用要求，不需要渗碳、淬火等热处理工序，进一步压缩了零件的制造成本，在磨损超差后可以直接更换新件，不需要做修复处理，综合使用成本更低。在实际选型搭配的时候，与之啮合的配对齿轮也可以采用同样的简化齿形设计，不需要严格匹配变位系数，只要齿距、模数大致对应就能实现动力传递，对于临时搭建的简易传动机构、试验用的原型设备来说，这种设计能大幅缩短设计和加工周期，快速验证传动方案的可行性。
