自行车搅拌机构连接支架结构设计

　　该支架作为自行车配套搅拌功能组件的核心连接承载件，主要应用在搭载小型搅拌作业模块的特种自行车结构中，适配户外移动作业、短途便携搅拌的使用场景，比如小型户外施工的浆料临时搅拌、农牧场景的少量饲料混合、户外运维作业的涂料搅拌等需求，可依托自行车的移动灵活性，摆脱固定作业点的电源与场地限制，实现随走随用的轻量化作业支撑。从实际功能来看，该支架承担着双重连接定位作用，一端对接自行车车架的预设安装位，另一端承载搅拌模块的核心传动与执行部件，需要同时承受骑行过程中的路面颠簸振动，以及搅拌作业时产生的径向、轴向交变载荷，避免作业过程中部件出现松脱、偏移，保证搅拌动作的稳定性。

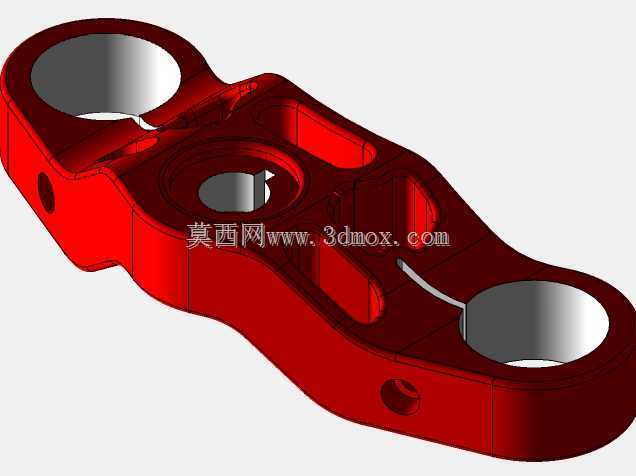

　　设计过程中优先考虑了载荷传递的均匀性，主体采用一体化铸造成型的结构思路，两个大尺寸同轴通孔分别对应自行车车架的安装轴位与搅拌模块的动力输入轴位，孔位内侧预留了足够的轴承安装接触面，保证转动副的配合精度，减少长期使用后的磨损旷量。中间区域的镂空减重结构并非随意开设，而是通过有限元载荷仿真后，在应力分布较低的区域去除冗余材料，既降低了整体构件重量，避免给自行车增加过多的负载负担，又能保证安装位、受力筋位置的结构强度，不会因为镂空出现应力集中导致的断裂风险。

　　构件侧面的小型螺纹孔位用于安装限位锁止结构，可在搅拌作业时锁定支架与车架的相对角度，避免作业过程中支架受搅拌反作用力出现转动，非作业状态下解锁后可将搅拌模块向上翻折收纳，不影响自行车的正常骑行通行。从安装边界来看，两个主安装孔的中心距严格匹配对应车型车架的安装点位尺寸，孔位的公差带按照IT7级精度设计，既能保证装配时的顺畅度，又能控制装配后的间隙量，减少振动带来的异响与磨损。支架主体的厚度设计兼顾了强度与空间占用，安装后与自行车辐条、链罩等周边运动部件的安全间隙预留不小于10mm，避免骑行过程中出现运动干涉。

　　构件表面的圆弧过渡处理，一方面是为了减少铸造过程中的应力集中，提升构件的抗疲劳强度，另一方面也能避免尖锐棱角在安装、使用过程中造成磕碰划伤。在功能集成上，支架中间的沉台结构用于安装搅拌模块的传动齿轮组，沉台的深度与直径尺寸严格匹配传动组件的安装尺寸，保证齿轮啮合的中心距精度，减少传动过程中的噪音与功率损耗。整个支架的载荷传递路径设计清晰，搅拌作业产生的径向载荷通过两侧的主孔位直接传递到自行车车架的主梁结构上，不会在支架局部形成过大的弯矩，配合加强筋的走向设计，可将作业载荷均匀分散到整个支架截面，提升长期使用的结构可靠性。针对户外使用的场景，结构设计上减少了容易积灰、积水的封闭凹槽，所有镂空区域均为贯通式设计，雨天使用后水分可快速沥干，减少锈蚀风险，同时也便于日常使用后的清洁维护。安装时不需要对原有自行车车架进行焊接、打孔等破坏性改装，通过轴位配合与侧面锁止螺栓即可完成固定，拆卸后可快速恢复自行车的原有状态，兼顾了日常骑行与专项作业的双重使用需求。
