弯管式进气喷射连接法兰构件

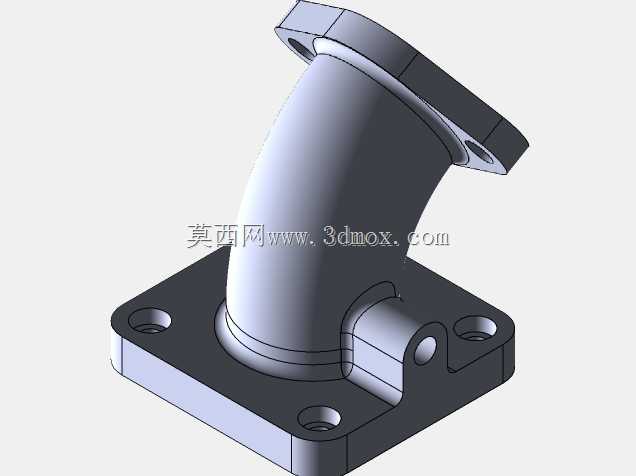

该弯管式进气喷射连接构件主要应用在内燃机进气系统、小型气动动力单元、工业燃烧器供气回路等场景中，承担着将上游稳压腔输出的气流转接输送至喷射腔或进气道的核心作用，能够在有限的安装空间内完成气流方向的平顺转向，避免直连管路带来的布局干涉问题，同时保障气流输送过程中的压损控制在合理区间，减少紊流对进气喷射精度的干扰。从功能特性来看，构件采用一体成型的弯管主体搭配两端法兰安装结构，下端为方形四孔安装法兰，可直接固定在进气稳压腔的平面安装位上，四个安装孔对称分布，能够提供均匀的锁紧力，避免长期受气流脉动影响出现连接松动；上端为斜置的菱形双孔法兰，对接喷射模块的安装端面，法兰端面均设计有贴合密封的平整加工面，可配合密封垫片实现端面静密封，杜绝高压工况下的气体泄漏问题。弯管侧面额外设计的带孔凸台结构，可用于安装温度、压力传感元件或是外接辅助气路，无需在管体上额外开孔加工，提升了构件的集成适配能力。在设计思路上，整体采用等径渐变弯管的流道结构，弯转角度经过流场仿真优化，内壁光滑过渡无突变台阶，能够最大程度降低气流转向时的局部阻力，减少进气过程中的压力损失，提升进气喷射的响应速度；管壁厚度根据承压需求做了均匀化设计，既满足低压供气工况下的结构强度要求，又尽可能控制构件整体重量，降低安装端的承重负荷。从安装边界来看，下端方形法兰的安装孔位间距适配常规小排量动力单元的进气接口标准，上端法兰的倾斜角度匹配喷射器的安装朝向要求，整体外轮廓无突出的尖锐结构，安装时可在狭小的机舱或设备腔体内完成布局，周边预留的操作空间足以满足螺栓锁紧、密封件更换等日常维护需求，无需拆解周边相邻部件即可完成构件的拆装作业，适配多类需要转向供气的进气喷射系统改装与原厂配套场景。
