带移动脚轮的立式小型铣床结构设计

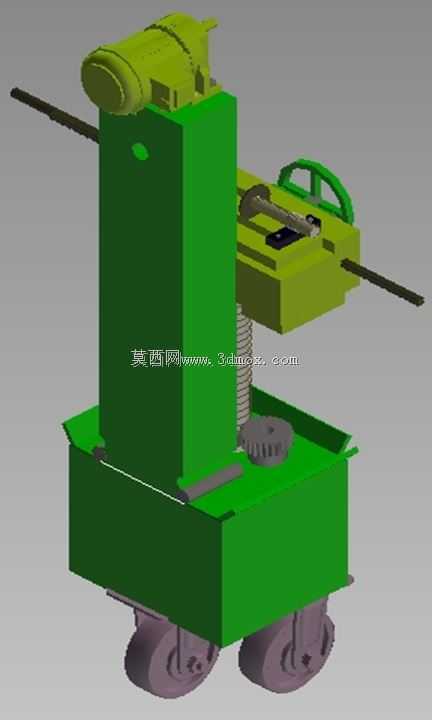

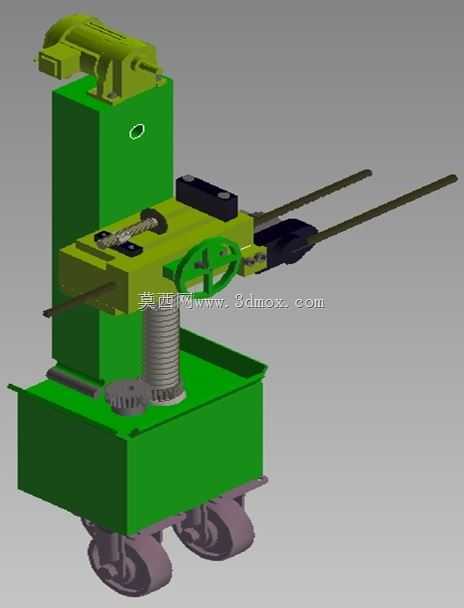

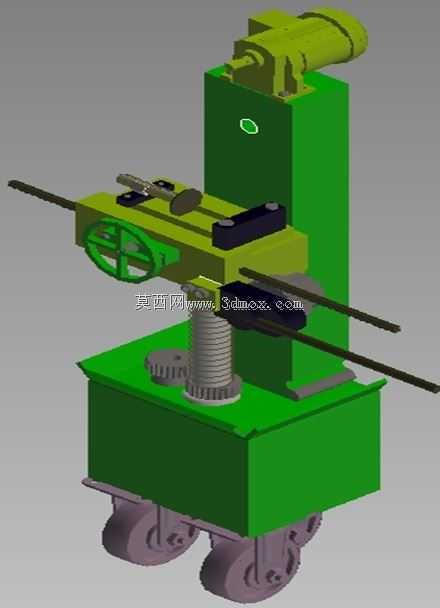

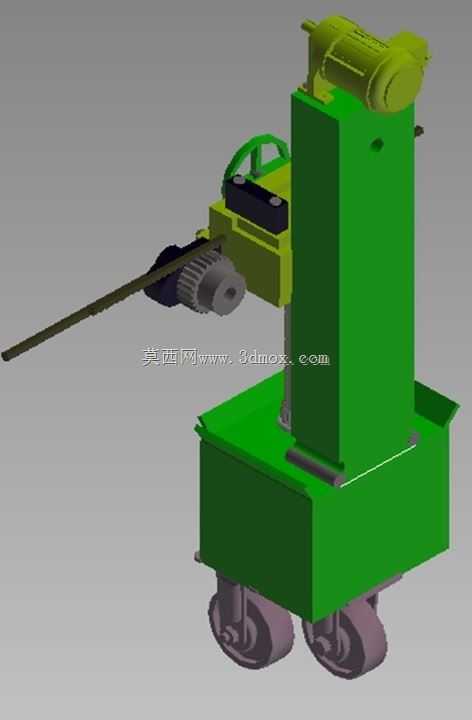

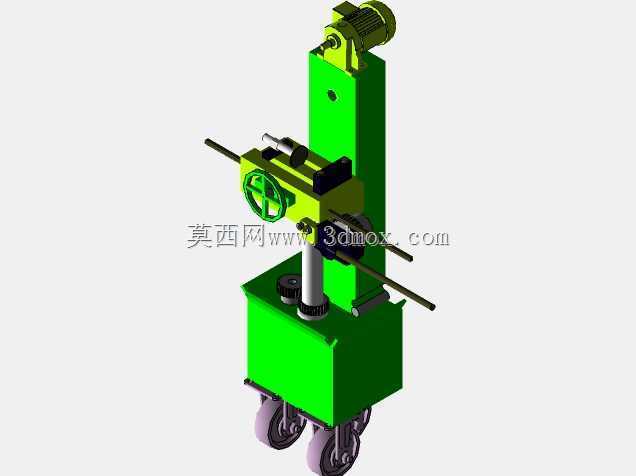

　　这款小型立式铣床的结构设计，核心面向高校教学实验室、小型机加工工坊以及设备维修站点的小尺寸零件加工场景，区别于工业生产线上的重型固定式铣床，设计阶段优先考量了小空间部署、灵活转场的实际使用需求。从结构布局来看，设备采用立式单立柱结构，底部为箱型承载基座，立柱垂直固定于基座顶面，主轴滑枕组件沿立柱导轨做垂直方向进给运动，主轴驱动电机集成在滑枕上部，通过齿轮传动结构将动力传递至主轴输出端，可装夹立铣刀、键槽铣刀等常用切削刀具，完成平面铣削、键槽加工、小型零件轮廓铣削、钻孔扩孔等常规机加工工序，适配有色金属、低碳钢、工程塑料等多种常见加工材料。

　　设计过程中针对小型加工场景的痛点做了针对性优化：常规小型铣床自重普遍在50-80公斤区间，无移动结构的设备在车间调整位置、跨区域转运时需要至少两人配合抬运，或借助叉车等辅助设备，在空间狭窄的教学实验室、维修工坊内操作极为不便，因此在基座底部加装了四个带刹车功能的万向脚轮，日常加工时锁死脚轮即可保证设备的加工稳定性，需要转场时单人即可推动设备完成位置调整，大幅降低了小空间内的设备部署难度。从安装边界尺寸来看，该铣床整体占地尺寸控制在长0.8米、宽0.6米范围内，立柱顶端距离地面高度约1.4米，不需要做专门的设备地基处理，直接放置在平整的水泥地面、加厚工作台面上即可投入使用，对安装场地的承重要求、空间预留要求远低于工业级重型铣床。

　　结构细节上，基座采用箱型焊接结构，内部预留了配重安装空间，可根据实际使用需求加装配重块降低设备重心，避免铣削加工过程中出现振动影响加工精度；滑枕部分的导轨采用矩形滑动导轨结构，相比线轨具备更好的抗切削冲击能力，适配小设备断续铣削的加工工况；主轴传动齿轮采用直齿圆柱齿轮传动结构，传动效率高、维护简便，日常仅需定期加注润滑脂即可保证传动顺畅，不需要复杂的油路维护。在实际应用场景中，这类小型铣床可承担教学场景下的金工实习操作演示、小型非标零件的单件加工、设备维修过程中的配件修配等工作，加工行程可覆盖长度300毫米、宽度200毫米、垂直行程250毫米范围内的零件加工需求，能够满足绝大多数小型零件的加工尺寸要求。

　　设计阶段也对操作便利性做了考量，主轴进给操作手轮布置在立柱侧方操作人员顺手的位置，设备启停控制按钮集成在滑枕侧部的操作盒上，操作人员站在设备正前方即可完成所有加工操作，不需要频繁移动位置调整操作姿态。另外，设备的电气控制部分全部集成在基座内部的电气仓内，外部仅保留操作按钮与电源接口，避免加工过程中产生的切屑、切削液飞溅进入电气元件造成故障，提升了设备在多粉尘、多切削液飞溅的机加工环境下的运行可靠性。针对教学场景的使用需求，设备的外部传动部件都加装了简易防护挡板，避免学生操作过程中衣物、工具误触传动部件造成安全隐患，同时防护挡板采用快拆结构，日常维护、传动部件检查时不需要借助专用工具即可快速拆卸。
