卧式升降台铣床结构三维建模

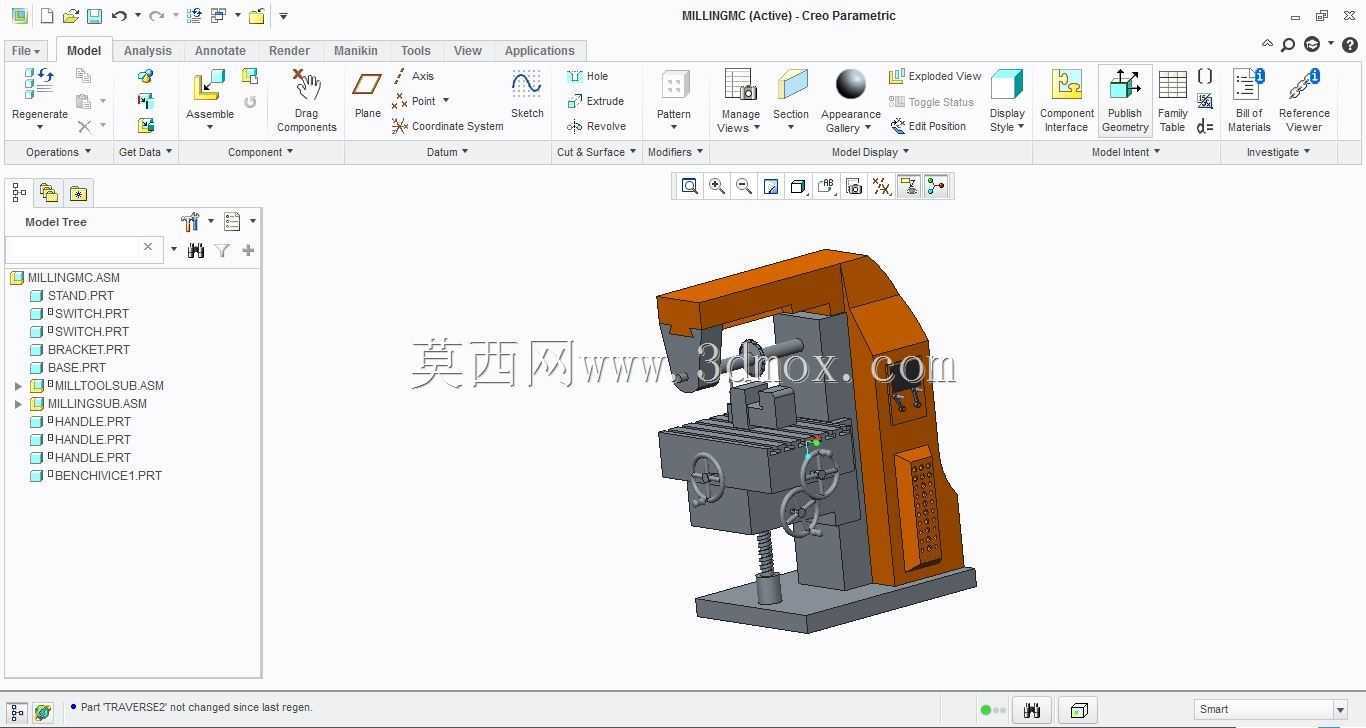

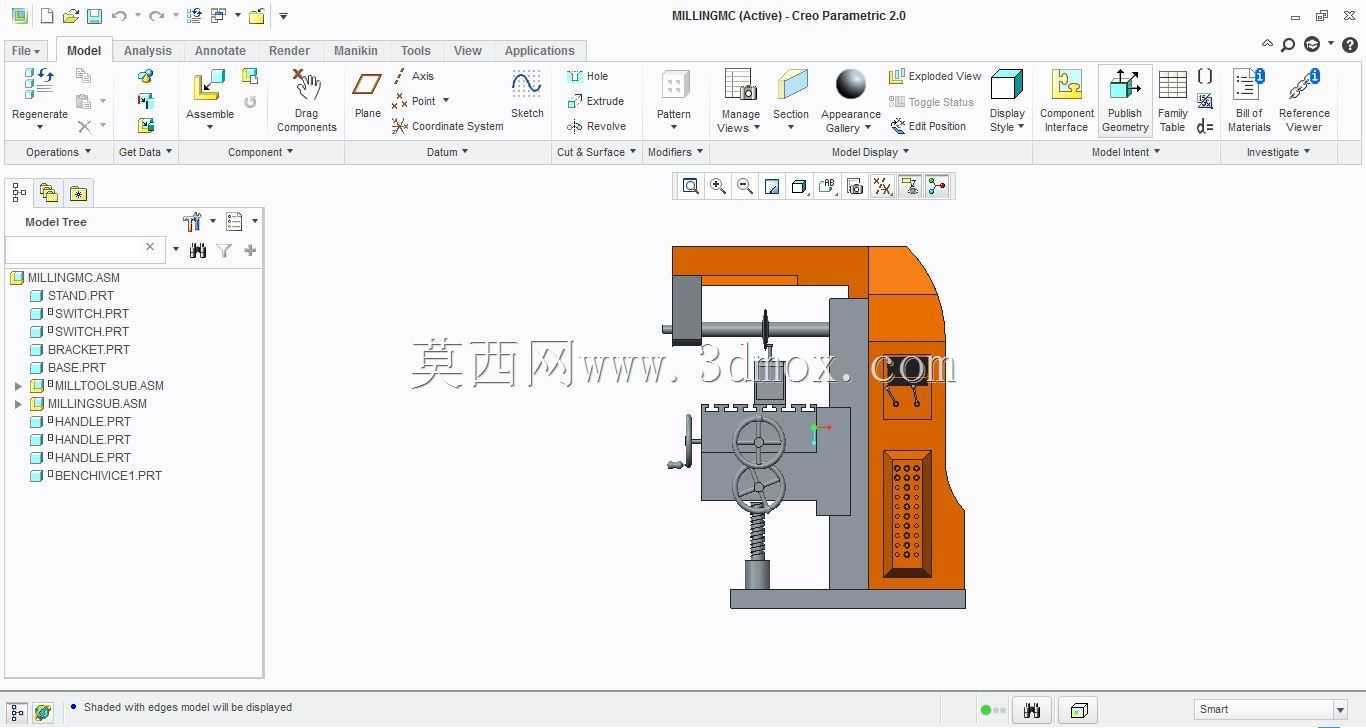

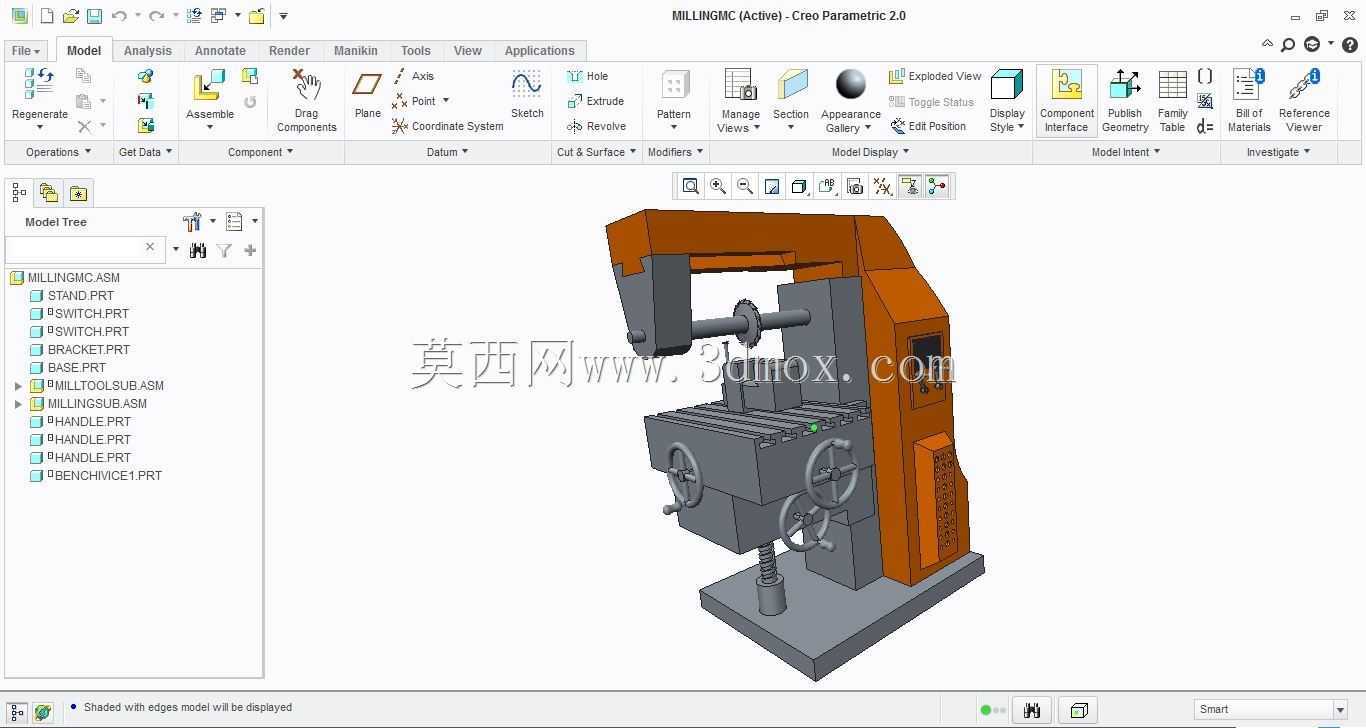

　　在中小批量机械零件加工、工装夹具修配、职业院校实训教学场景中，卧式升降台铣床是普及率极高的通用金属切削设备，可完成平面、沟槽、齿轮、螺旋面、成型面等多种铣削工序，适配单件小批量生产的灵活加工需求，也可配合专用夹具完成特定零件的批量加工，在机加工车间、设备维修工段、模具加工班组都属于核心加工设备之一。该模型完整还原了卧式升降台铣床的整机结构，从床身、悬梁、刀杆支架、升降台、滑座、工作台到操作手轮、进给机构、主轴传动端的结构都做了等比例还原，建模过程中严格遵循实际机床的装配逻辑，各运动部件的相对位置、运动行程边界都参考通用卧式铣床的实际参数设置，可直接用于机床结构教学演示、车间布局规划仿真、虚拟加工场景搭建等用途。

　　从设计思路来看，建模时优先保证整机结构的装配合理性，床身作为核心承载部件，内部预留了主轴传动、变速机构的安装空间，外部的导轨面与滑座、升降台的配合面做了贴合度处理，避免出现结构干涉；悬梁部分可沿床身顶部导轨调整伸出长度，配合刀杆支架为长铣刀杆提供支撑，降低切削过程中的刀杆振颤，这一结构细节在模型中做了可动装配关系预留，能够直观演示悬梁调整、支架锁紧的操作逻辑。

　　工作台部分设置了纵向、横向、垂直三个方向的进给手轮，手轮的安装位置、操作半径都参考实际操作的人机工程要求，操作人员站在机床正面可顺畅操作三个方向的进给手柄，无需大幅挪动位置；工作台面的T型槽结构也做了还原，可直观展示工件、夹具的装夹定位逻辑，T型槽的间距、宽度参考通用机床的标准参数，能够匹配标准机床夹具的安装尺寸。从安装边界来看，该类铣床的整机占地尺寸适配常规机加工车间的工位布局，底部床身底座为整铸铁结构，安装时需要预埋地脚螺栓完成水平校准，模型中还原了底座的安装孔位、调平支撑结构，可直接用于车间布局时的工位间距规划、物料流转通道预留参考；设备的操作面预留了足够的人员操作空间，背面与侧面预留了维护检修的开门空间，电气柜集成在床身侧面，无需额外占用独立安装空间。

　　在功能特性还原上，模型区分了固定部件与运动部件的结构边界，主轴的安装锥孔、刀杆的锁紧结构、升降台的锁紧手柄、各方向的行程限位结构都做了细节呈现，能够让使用者清晰理解铣床各部分的功能分工：床身承担整机支撑与传动系统容纳功能，升降台承担垂直方向进给承载，滑座实现横向进给，工作台实现纵向进给，悬梁与刀杆支架为刀具系统提供刚性支撑。针对实际加工中常见的振颤、进给精度问题，建模时也体现了机床的刚性设计逻辑：各导轨面的配合长度足够，手轮端预留了刻度环安装位置，可实现精确的进给量控制，升降台的丝杠支撑结构采用两端固定形式，提升垂直进给的刚性，避免重切削时出现扎刀问题。该模型可用于新入职机加工人员的设备结构培训，帮助操作人员快速理解铣床各操作部件的位置与功能，也可用于三维建模学习者的装配建模练习参考，掌握复杂整机设备从零件建模到虚拟装配的完整流程，还可用于机加工车间的数字化布局仿真，提前规划设备安装位置、物料流转路线，减少现场安装调试的返工成本。
