桌面弹射投石装置结构设计

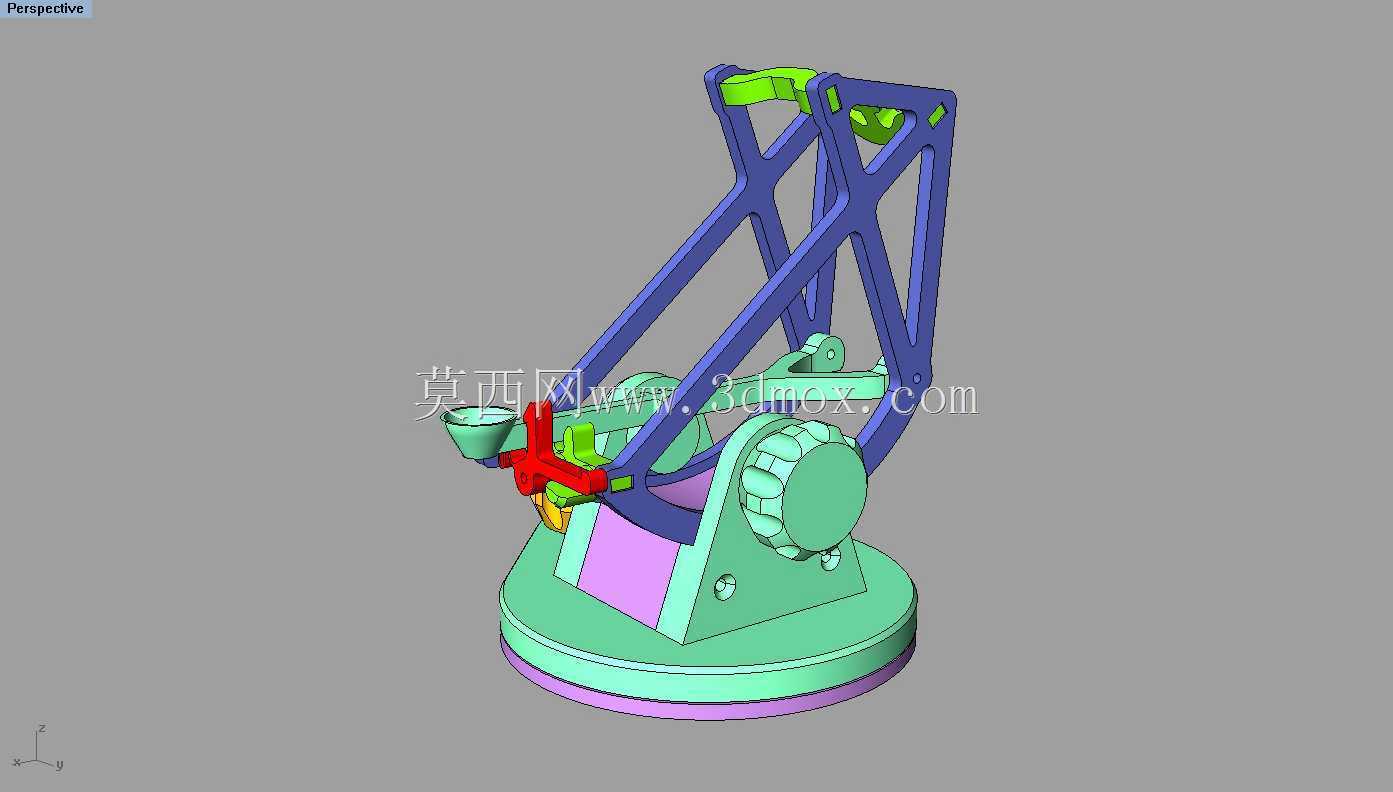

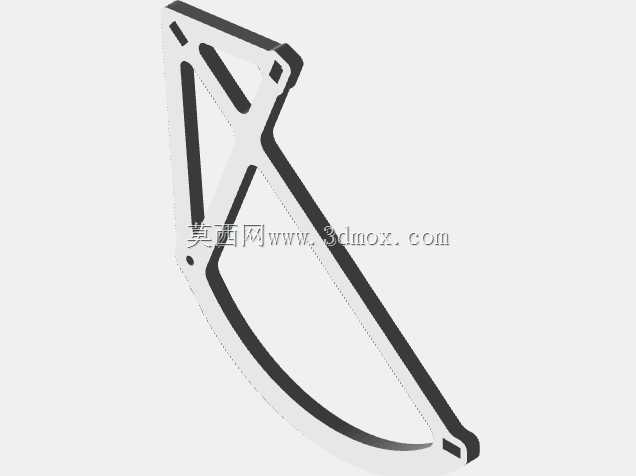

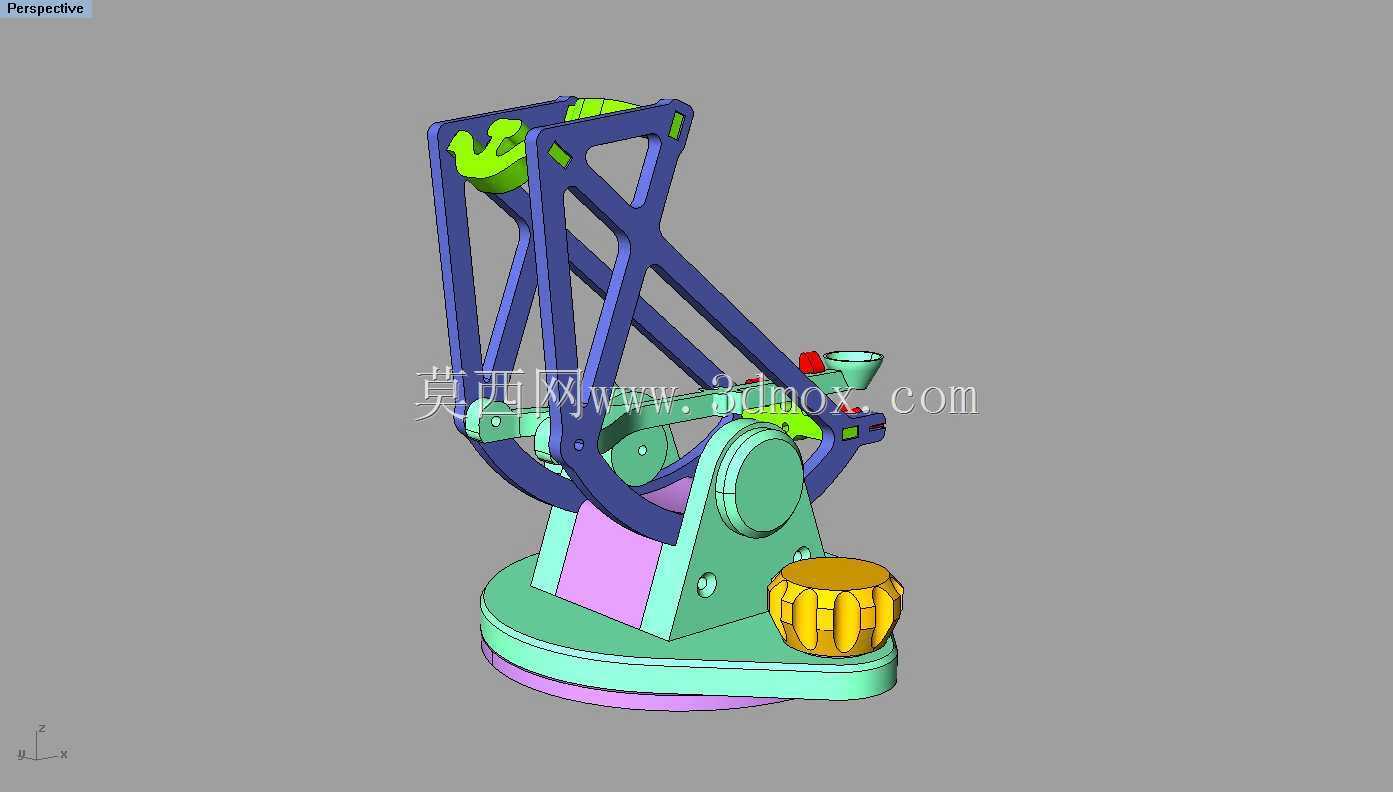

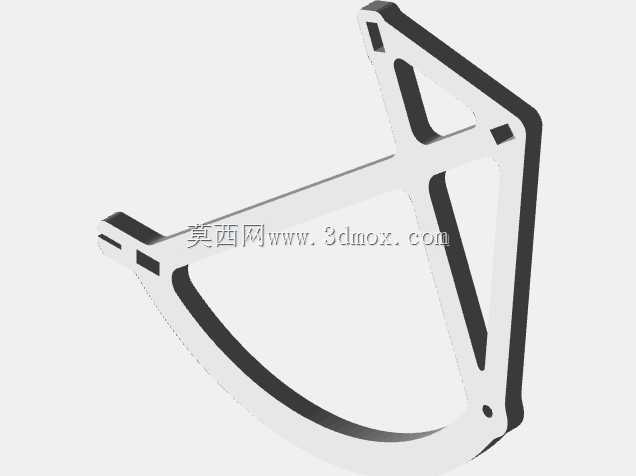

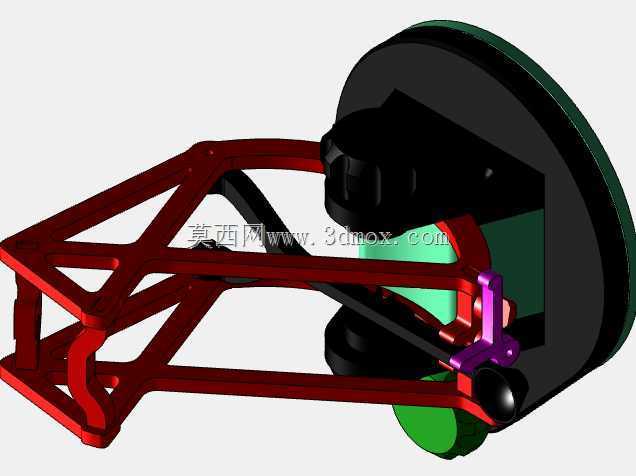

这款小型弹射投石装置在结构设计上兼顾了桌面把玩与户外轻量使用的双重需求，整体采用框架式桁架结构作为主体承载，在保证结构刚度的同时尽可能降低整体重量，适配3D打印的成型工艺特性，减少打印过程中的支撑用量，降低后期处理工作量。从实际使用场景来看，该装置既可以作为桌面机械结构演示教具，直观展示齿轮传动、凸轮锁止、扳机释放的机械原理，也可作为庭院休闲的小型弹射玩具，搭配适配尺寸的软质弹丸完成轻量投射动作，不会对周边物品造成硬性损伤。

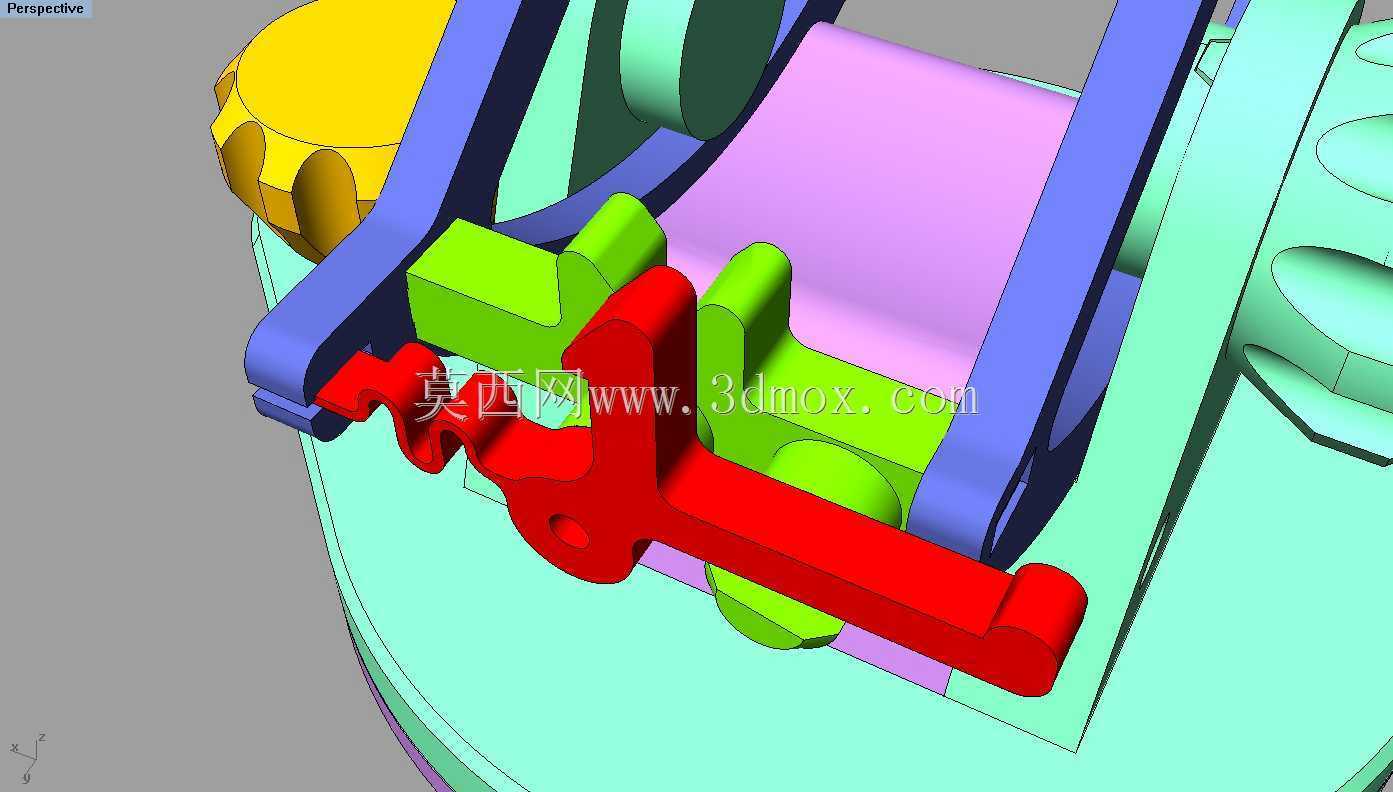

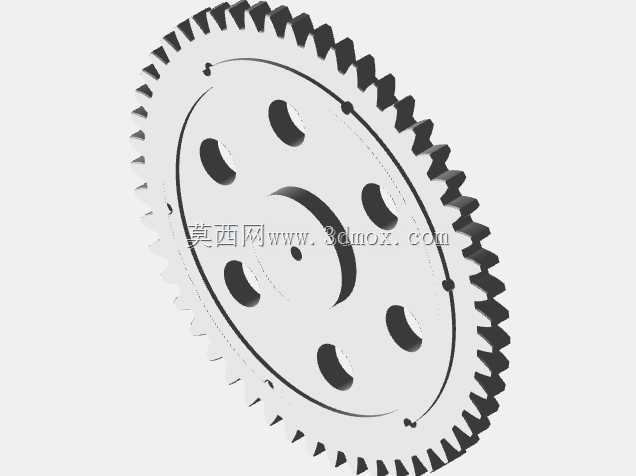

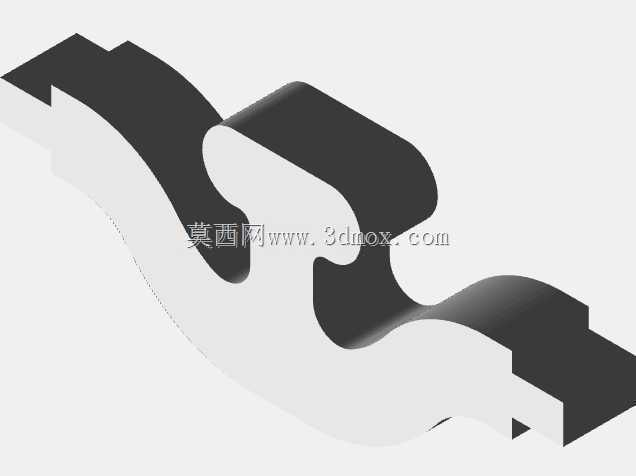

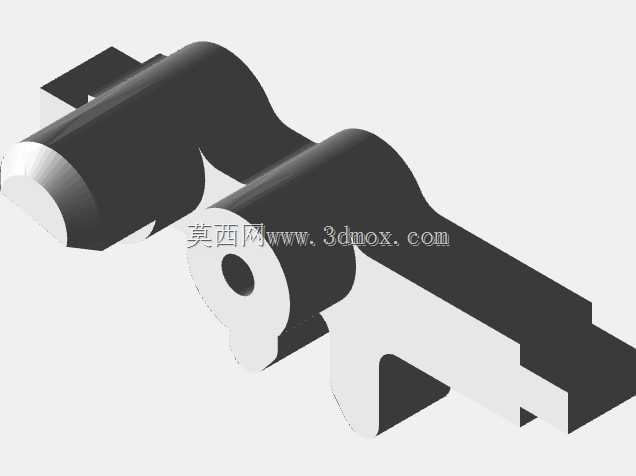

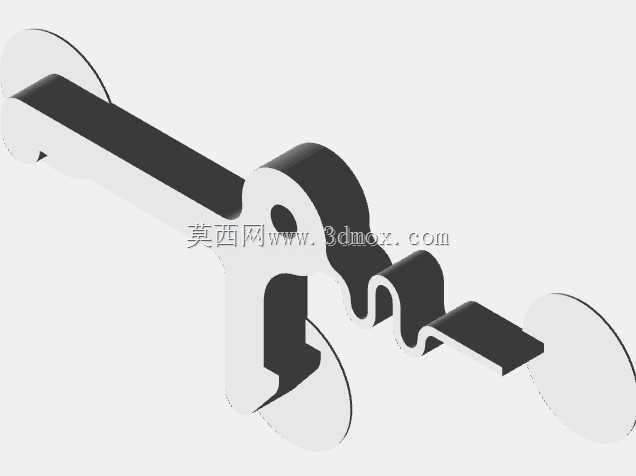

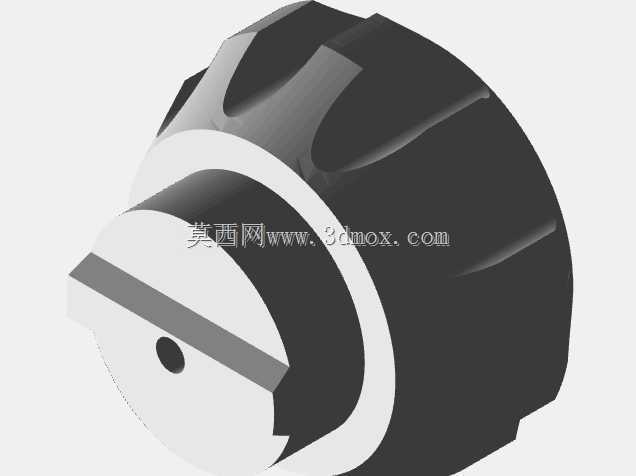

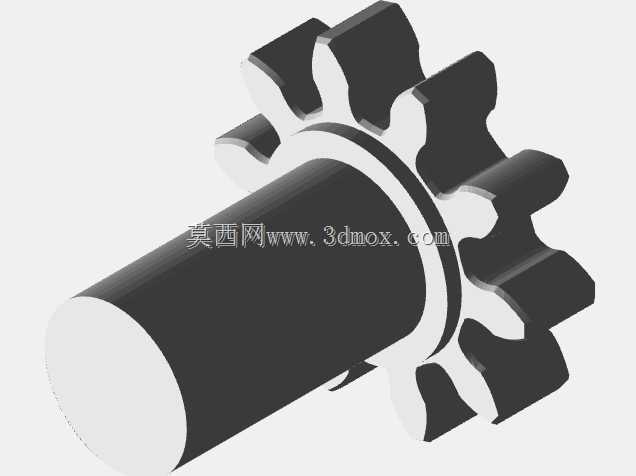

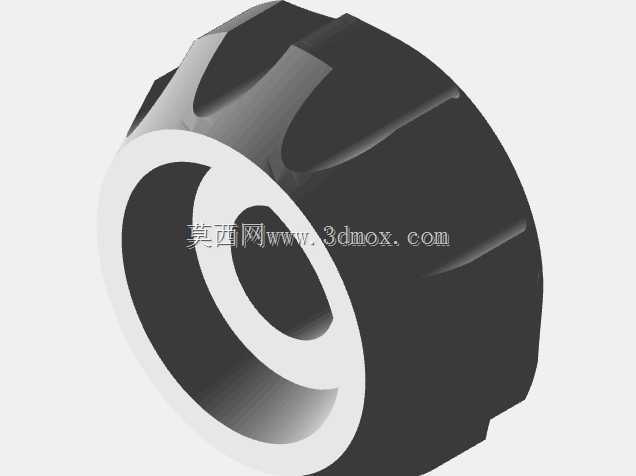

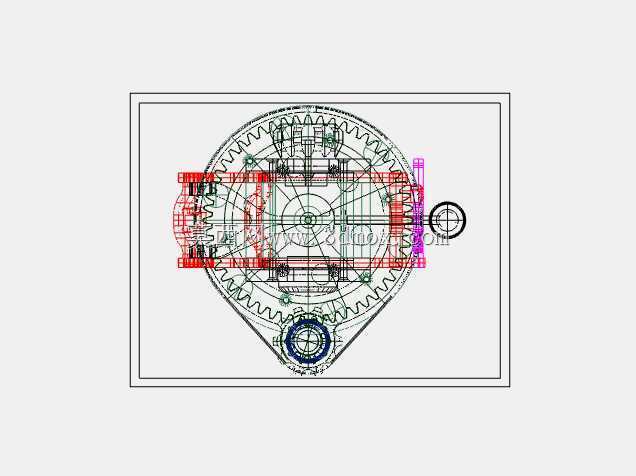

功能实现层面，装置设置了两套独立的调节机构来控制投射参数：风偏调节通过侧置的偏置齿轮组实现，设计阶段特意将小齿轮的安装插孔做了偏心处理，补偿齿轮啮合过程中的侧隙，保证转动调节时无空行程，风偏角度调整到位后可通过齿轮副的自锁特性保持位置，无需额外增加锁止结构；仰角调节则依靠凸轮锁止机构完成，凸轮轮廓曲线按照常用投射角度的锁止需求做了分段设计，扳动解锁手柄即可快速调整发射臂仰角，松开后凸轮自动卡入对应定位槽，锁止可靠无松动。发射触发采用按钮式扳机结构，扳机的触发行程经过反复调校，既保证待击状态下不会出现误触发，又能在按压时顺畅释放发射臂的储能结构，击发反馈清晰。

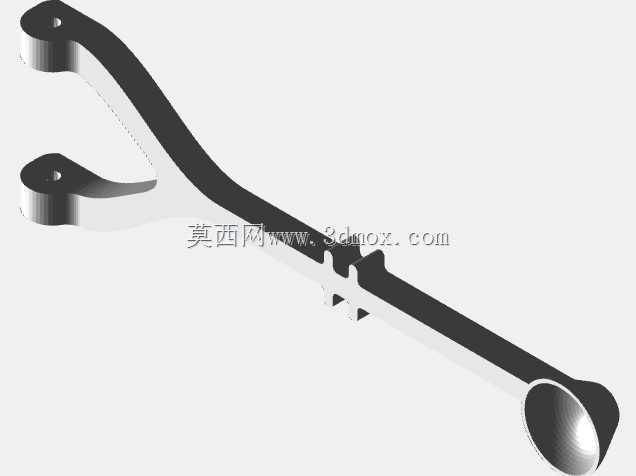

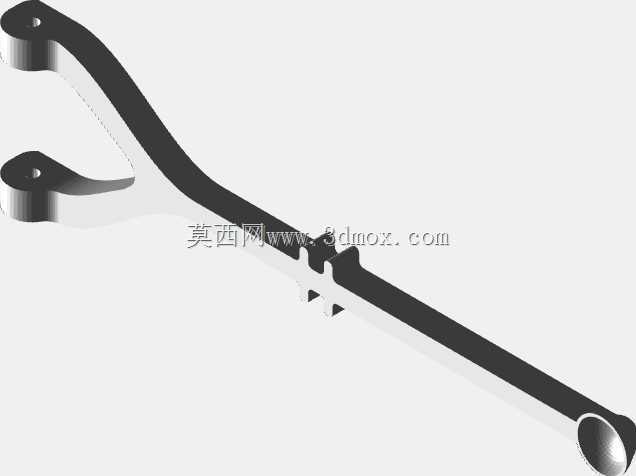

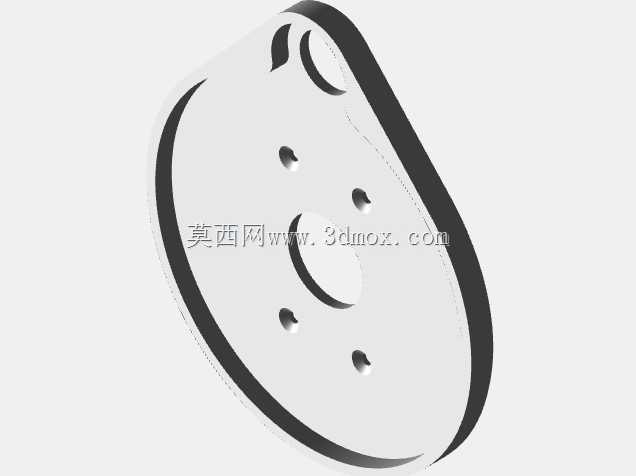

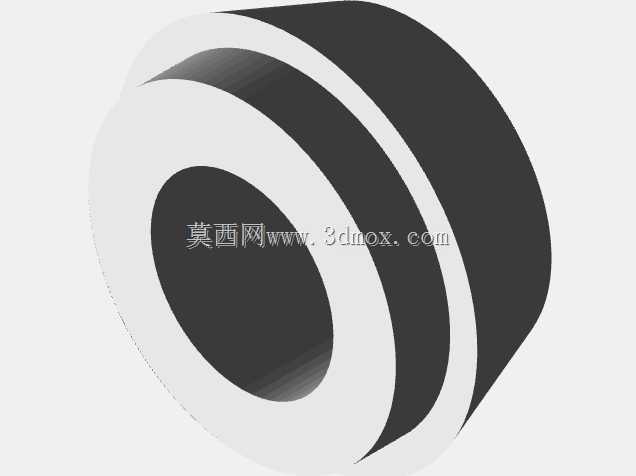

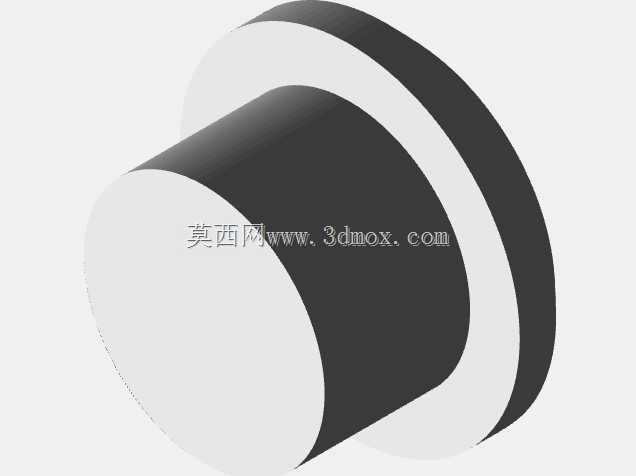

结构细节处理上，发射勺的尺寸专门适配10毫米直径的弹丸，勺体内弧面做了光滑过渡处理，减少弹丸发射瞬间的摩擦损耗，保证投射轨迹的一致性。所有零件的连接位置均预留了M3沉头螺钉的安装孔，孔位做了钻孔攻丝的余量设计，打印完成后可直接攻丝安装螺钉，连接强度远高于直接自攻拧入的方式，多次拆装也不会出现滑牙问题。针对PLA打印件粘接强度不足的问题，底座等需要拼接的部位特意设计了凹凸止口结构，粘接时涂覆强力胶与活化剂后，止口可承担部分剪切力，避免粘接面受外力开裂；底座底部预留了橡胶脚垫的粘贴凹槽，粘贴脚垫后可大幅提升装置发射时的稳定性，避免后坐力导致装置移位，影响投射精度。

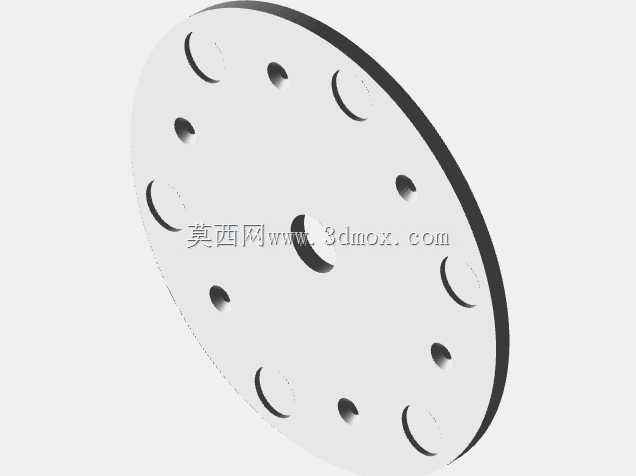

安装边界方面，装置整体底座为圆形结构，直径控制在120毫米范围内，放置在普通桌面不会占用过多空间，发射臂抬升至最大仰角时整体高度不超过180毫米，收纳状态下高度仅为110毫米，可直接放入普通抽屉存放。所有活动铰接位置均预留了0.2毫米的装配间隙，适配FDM3D打印的成型精度，打印完成后无需额外打磨即可顺畅装配，铰接转动无卡滞。储能部件采用常规的弹性橡皮筋，安装位置预留了专用挂接槽，更换不同弹力的橡皮筋即可调整投射力度，无需改动主体结构，适配不同使用场景下的射程需求。

从结构设计的合理性来看，该装置没有采用复杂的一体化成型结构，而是将整体拆分为十余个独立小零件，单个零件的最大打印尺寸不超过100毫米，适配绝大多数桌面级3D打印机的成型幅面，零件拆分时充分考虑了打印的摆放角度，所有受力方向均与打印层纹方向垂直，避免层间受力断裂，提升零件的整体使用寿命。
