3D打印聚乙烯隧道舷窗式通风栅格结构

　　在小型聚乙烯材质隧道、舱室类密闭结构的实际使用中，通风不足是长期困扰运维的共性问题，尤其是当聚乙烯构件的成型长度超过原始通风区域的有效覆盖范围时，腔体内热量积聚、空气流通不畅的问题会被进一步放大，单纯依靠端面预留的通风口无法满足腔体内的空气交换需求，还容易在强风环境下出现聚乙烯切割边缘被气流撕扯开裂的失效情况。这款舷窗式通风栅格，正是针对这类应用场景的痛点完成的结构设计，可适配小型聚乙烯隧道、户外设备舱、养殖箱体、临时管廊等需要侧部或顶部补充通风的密闭腔体结构，在实现空气流通的同时，能够为聚乙烯基材的切割边缘提供刚性支撑，避免强风直吹造成的基材撕裂问题。

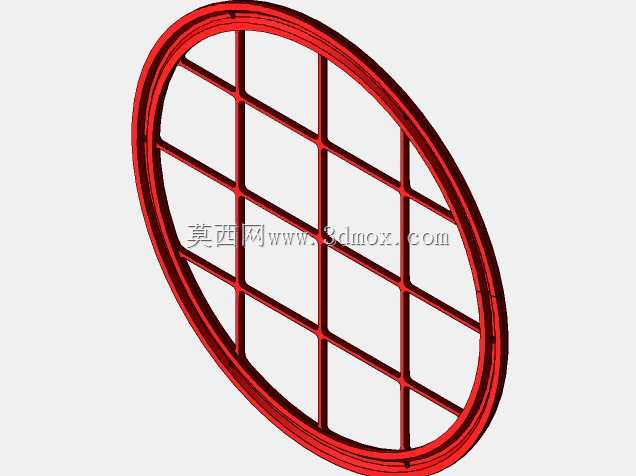

　　从结构功能来看，该构件采用圆形舷窗式的整体轮廓，外圈为等宽的环形安装边框，边框内侧设置等距分布的十字交叉栅格条，栅格条的间距经过合理匹配，既能够保证足够的通风过流面积，又可以阻挡大尺寸杂物、啮齿类生物进入腔体内部，同时栅格条与外圈边框为一体化成型结构，不存在拼接缝隙带来的结构强度短板。安装边框上预留了均匀分布的固定孔位，孔位的设计充分考虑了3D打印的成型特性与现场安装的便捷性：固定孔的一侧设计为光孔结构，可直接适配M3规格的螺钉穿过，另一侧预留攻丝余量，现场安装时可根据实际安装基材的厚度，选择螺钉直接贯穿固定，或是在构件侧攻丝后完成单侧锁紧，两种安装方式都能保证足够的连接强度，不需要额外定制专用的连接紧固件，大幅降低了现场安装的配件准备成本。

　　设计过程中充分考虑了FDM3D打印的工艺限制，整个构件不存在大角度悬空结构，所有栅格条与边框的连接位置都做了圆角过渡处理，避免打印过程中出现翘曲、层间剥离的问题，打印时不需要额外添加大面积支撑结构，仅需在平台附着位置添加少量底垫即可完成成型，打印完成后的后处理工作量极小，去除底垫后即可直接投入使用。构件的整体厚度控制在合理范围内，既保证了栅格部分的抗冲击强度，能够承受日常使用中的磕碰、外力按压而不出现断裂，又不会过多占用腔体的内部空间，安装后突出基材表面的高度极低，不会影响腔体外部的其他构件布置，也不容易被外部剐蹭造成损坏。

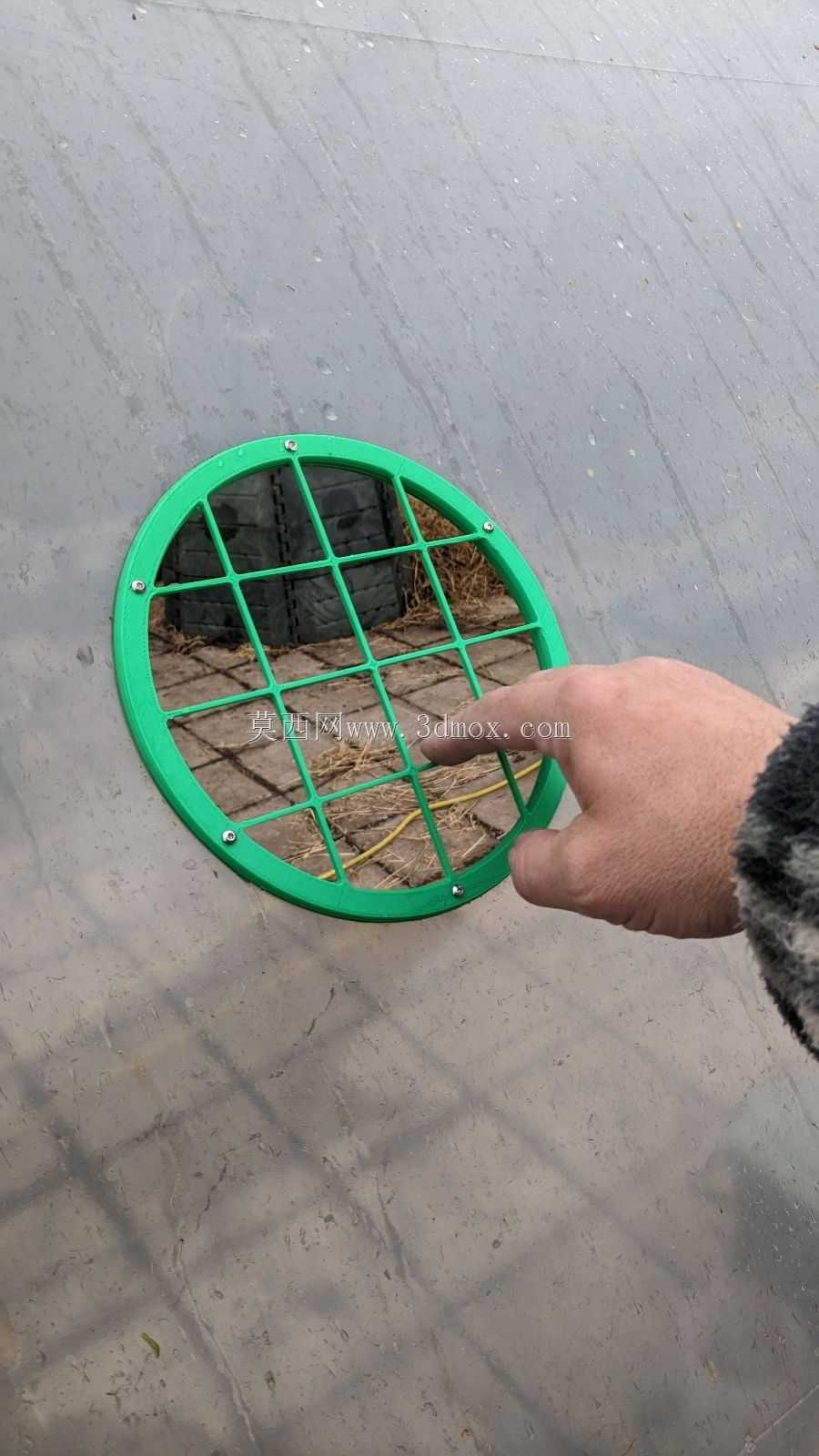

　　在实际安装适配时，需要提前在聚乙烯基材的对应位置开设与构件外圈边框尺寸匹配的圆形安装孔，开孔时需要注意控制切口的平整度，将构件嵌入安装孔后，通过预留的固定孔位完成锁紧，锁紧后构件的外圈边框会完全压紧在聚乙烯基材的切口边缘，将原本裸露的聚乙烯切割边完全包覆在边框下方，当强风吹向通风口位置时，气流的作用力会直接作用在刚性的栅格构件上，再通过固定螺钉均匀传递到基材的整个安装面，不会出现应力集中在聚乙烯切口位置造成的撕裂问题。栅格的过流面积经过测算，能够满足单段长度在两米以内的聚乙烯小型隧道的通风需求，当腔体长度更长时，可以根据实际的通风量计算结果，在侧部或顶部均匀布置多个该型通风口，搭配端面的主通风口形成完整的空气流通路径，快速带走腔体内积聚的热量，避免夏季高温环境下腔体内部温度过高影响内部设备或物料的存放。

　　针对不同的使用场景，该结构还可以在现有基础上做灵活的参数调整：如果应用在有防雨需求的户外场景，可以在栅格的外侧增加一圈倾斜的防雨檐结构，不改变原有安装尺寸的前提下阻挡雨水直接灌入腔体；如果应用在有防虫需求的场景，可以在栅格的内侧预留纱网安装槽，加装尼龙纱网阻挡小型昆虫进入；如果需要更大的通风量，可以在保证边框安装孔位不变的前提下，适当调整栅格条的宽度与间距，匹配不同场景的过流需求。整个结构的建模过程完全基于参数化特征完成，所有尺寸都可以根据实际安装的孔径、适配的螺钉规格做快速调整，不需要重新绘制整体轮廓，大幅提升了结构改型的效率，能够快速适配不同尺寸、不同材质的腔体通风改造需求。
