德瓦尔结构斯特林牵引动力装置

这套轮式集成的斯特林动力装置，核心依托外燃式热力循环原理实现动力输出，区别于传统内燃机依赖缸内爆燃做功的逻辑，它通过外部热源对缸内工质持续加热，配合冷端散热形成稳定的温差压差，推动活塞做往复运动，再经整套传动机构把直线运动转化为轮轴的旋转扭矩，整套结构不需要复杂的燃油喷射、点火系统，对热源的适配性极强，不管是固态生物质燃烧、工业余热还是低品位热能都能作为动力输入，在偏远无电网区域的小型牵引作业、科普教学演示场景、分布式低功率动力供给场景中都有明确的应用价值。

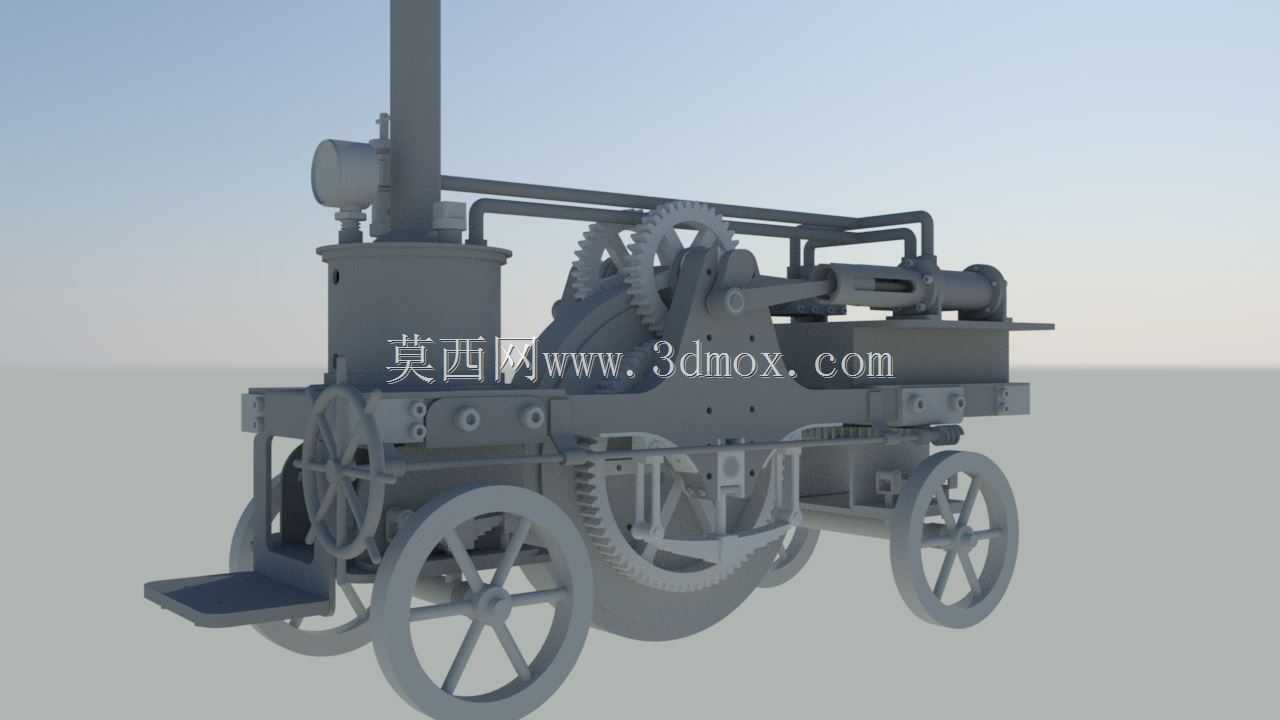

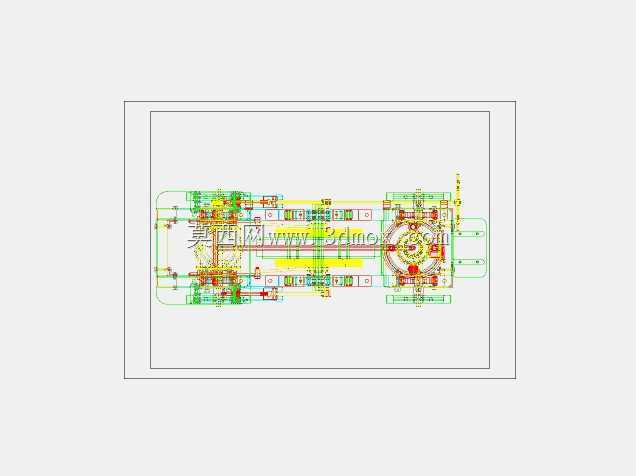

从结构布局来看，整套装置采用了集成式车架承载设计，将动力缸、置换缸、传动齿轮组、换向机构、行走轮组全部整合在同一焊接式车架上，没有额外的外置机架，整体安装边界紧凑，行走轮采用辐条式承重结构，前后轮距经过匹配调校，保证低速牵引行进时的整机稳定性，车架前端预留了牵引挂接位，可以直接挂载小型拖斗或者作业机具，不需要额外做结构改装。传动路径的设计上，活塞输出的往复动力首先通过曲柄连杆机构传递到主轴，主轴上集成的大直径传动齿轮同时完成两个方向的动力分配：一路通过啮合的齿轮组把动力传递到行走轮轴，驱动整机行进；另一路通过偏心轮结构连接置换缸的推杆，保证热力循环的配气相位和活塞运动精准匹配，整套齿轮传动的传动比经过反复校核，既保证动力输出的扭矩足够牵引额定负载，也让整机的运行转速维持在斯特林循环效率最高的区间，避免转速过高导致工质换热不充分、热效率大幅下降的问题。

热力端的结构设计上，加热缸体采用了厚壁导热结构，外部预留了热源放置空间，加热面的面积经过计算匹配，保证外部热量能够快速传递到缸内工质，冷端则集成了外置的散热管路结构，通过自然对流实现冷端降温，不需要额外加装强制散热的风扇或者冷却循环系统，进一步简化了整机结构，降低了运行过程中的故障点。管路上的布置全部采用硬管折弯成型，走线路径沿着车架主梁排布，既避免了运动部件的干涉，也减少了管路接头的数量，降低工质泄漏的风险。排气烟囱垂直布置在加热端上方，引导燃烧废气向上排出，避免废气流向冷端影响散热效率，这个细节在很多同类型的简易斯特林模型设计中经常被忽略，很容易出现冷端被废气加热、温差不足导致整机无法持续运转的问题。

在实际使用场景中，这类小型斯特林牵引装置不需要高纯度的燃油供给，只要有持续的热源就能维持运转，非常适合在林区、牧区等常规燃油补给不便的区域做短距离的轻型物料转运，也可以作为固定式动力输出端，脱开行走进轮的传动后，直接通过主轴外接发电机、小型水泵等设备，实现热电或者水力输出。设计过程中没有做冗余的装饰性结构，所有外露的部件都承担实际功能，车架上的安装孔位全部对应内部部件的固定需求，齿轮的啮合间隙通过车架上的腰型安装孔实现微调，装配时不需要额外做配磨加工，降低了装配调试的难度。需要注意的是，整套结构的运动部件全部做了安全间隙校核，齿轮啮合位置、曲柄连杆的运动行程范围内都没有其他部件的干涉，运行过程中不会出现卡滞或者部件碰撞的问题，轮轴的支撑位置采用了滑动轴承结构，配合定期润滑就能实现长时间免维护运行，适合在无专业维护条件的场景下使用。
