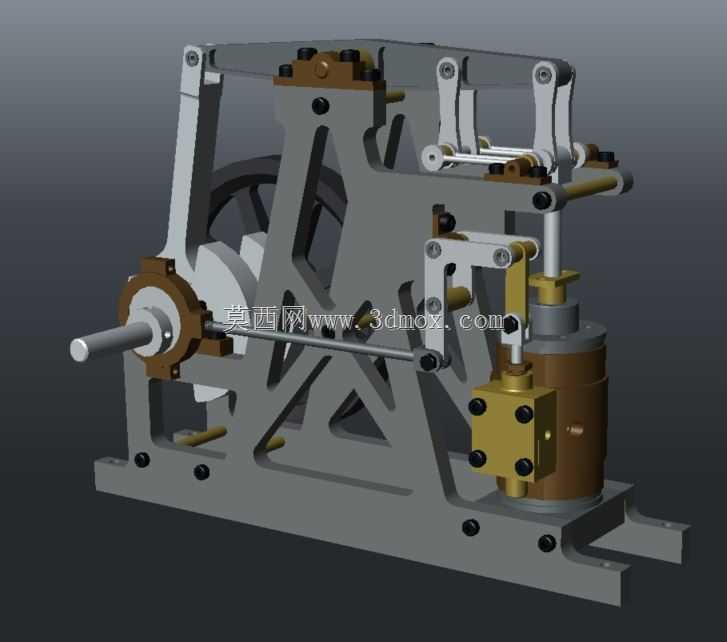

单缸平衡梁蒸汽机结构三维设计

　　这款单缸平衡梁蒸汽机的结构设计，核心围绕小功率蒸汽动力输出场景的实用需求搭建，整体采用框架式铸钢机架作为承载基体，所有运动部件均依托机架上的加工定位面完成装配，能在蒸汽通入缸体后，通过活塞的直线往复运动带动平衡梁摆动，再经曲柄连杆机构将往复动作转化为飞轮的旋转扭矩，可直接为小型教学演示装置、复古动力模型、低负载实验台提供稳定的动力输出。从实际应用场景来看，这类小功率平衡梁蒸汽机既可以作为热能动力转化的教学演示载体，直观展示蒸汽膨胀做功的完整传动链路，也能适配小型蒸汽动力模型展项、复古动力装置复刻项目，相比无平衡梁的单缸直连蒸汽机，平衡梁结构能有效抵消活塞往复运动产生的侧向力，降低缸套与活塞之间的偏磨损耗，延长核心动密封部件的使用寿命。

　　在功能特性设计上，缸体采用立式单缸布局，进排气阀组集成在缸体侧部的阀块上，通过阀杆与平衡梁的联动实现配气动作的同步匹配，无需额外设置独立的配气凸轮轴，简化了整体传动链路；平衡梁通过中部的铰接支座固定在机架上部，两端分别连接活塞顶杆与曲柄连杆，杠杆式的力传递路径能让活塞输出的推力更平缓地传递到曲柄端，减少扭矩输出的波动，让飞轮运转更平稳。机架部分采用三角形镂空筋板结构，在保证整体刚性的前提下降低了整机自重，底部预留的四个安装孔位可直接通过螺栓固定在安装基座上，安装边界清晰，不需要额外设计转接支架；飞轮设置在动力输出轴的外侧，既可以储存转动惯量保证曲轴越过止点，也能作为动力输出端连接皮带轮或联轴器，向外输出旋转动力。

　　设计过程中，所有铰接点均采用销轴加轴套的配合结构，预留了合理的润滑间隙，可定期加注润滑脂降低铰接处的摩擦阻力；缸体与阀块的结合面、活塞与缸套的配合面均按照密封要求设计了密封件安装槽，能有效减少蒸汽泄漏，提升动力转化效率。从安装尺寸边界来看，整机的动力输出轴中心高与机架底部安装面保持固定尺寸差，输出轴的轴伸长度、轴径均按照小功率传动的标准尺寸设计，可直接适配常规的微型联轴器、皮带轮等传动配件，不需要额外做轴头改装；平衡梁的摆动行程与活塞行程严格匹配，铰接点的位置经过运动仿真校核，不会出现运动干涉，阀杆的行程与平衡梁的摆动角度联动匹配，能精准控制进排气的时机，保证蒸汽在缸内充分膨胀做功。

　　在结构细节处理上，所有紧固件的安装位置均预留了足够的扳手操作空间，日常维护时不需要拆解主体结构就能完成紧固件紧固、润滑点注油、密封件更换等操作；机架上的筋板布局同时兼顾了受力传递路径，活塞做功时的冲击力会通过平衡梁支座、缸体固定座分散到整个机架框架上，避免局部应力集中导致的机架变形。这类平衡梁结构的蒸汽机相比高速内燃机，运转转速更低，扭矩输出更平缓，对安装基座的振动冲击更小，适合在对运转平稳性有要求、动力需求不高的固定场景下使用，整个传动链路的所有部件都做了运动干涉校验，转动部件与机架之间预留了足够的安全间隙，运转过程中不会出现部件碰擦的问题。
