带法兰安装结构的90度弯通流体接头

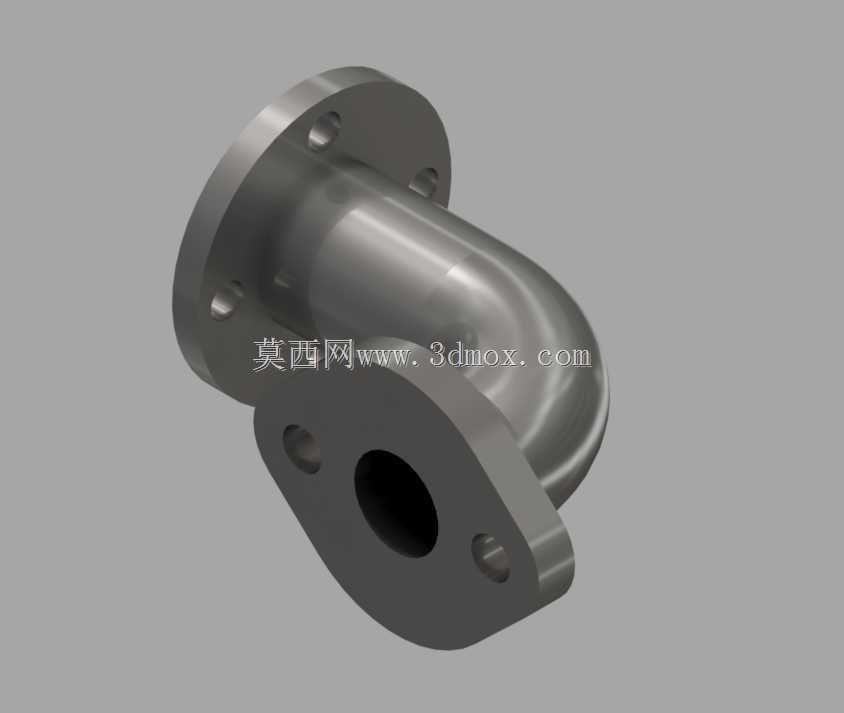

　　在工业流体输送管路的布局过程中，经常会遇到管路需要转向同时要兼顾端面密封安装的场景，这类场景下普通的直角弯头往往无法直接匹配带法兰对接的设备接口，额外增加转接法兰不仅会提升管路的泄漏风险点，还会挤占有限的安装空间，增加整体管路的装配工作量。这款L型接头管正是针对这类场景设计的一体化管路连接件，将90度转向流道与两端的法兰安装结构整合为单一零件，省去了中间转接环节的密封与装配工序。从实际应用场景来看，这类接头广泛适配中小通径的低压流体输送回路，常见于小型液压站的阀组外接管路、实验台的气路转向连接、小型化工配料设备的管路接驳，也可用于设备内部冷却循环水的管路转向布局，尤其适合安装空间局促、无法通过多段管件拼接完成转向的紧凑设备舱内布局。

　　从功能特性上看，一体化的弯管流道采用圆弧过渡设计，相比直角拼接的弯头，流体在转向过程中的局部阻力损失更小，能够减少流道内的紊流产生，降低流体输送过程中的压力损耗，同时也能避免直角拐角处长期受流体冲刷导致的局部磨损问题，延长管路配件的使用寿命。两端的法兰安装面均设计有均匀分布的螺栓过孔，安装时可直接通过螺栓与对接端的法兰面压紧密封垫完成固定，无需额外焊接或套丝操作，装配过程简单，后期维护拆卸也更为便捷，法兰面的平面度经过设计校核，能够保证密封垫受压均匀，降低端面泄漏的概率。

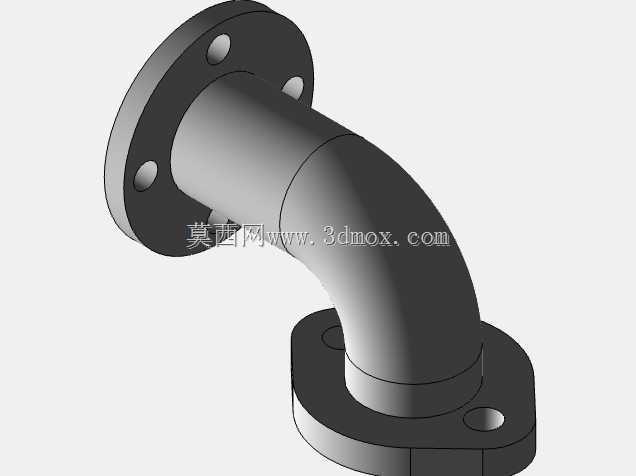

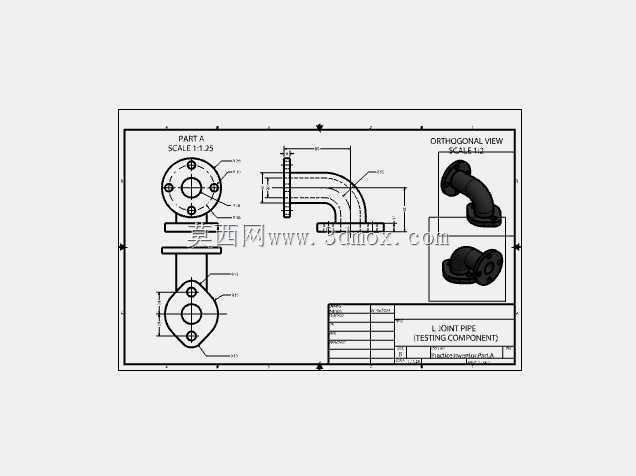

　　在设计思路上，这款接头首先根据目标管路的通径需求确定内部流道的直径，再结合安装空间的边界限制确定弯管的转弯半径，转弯半径的取值既不能过小导致流体阻力陡增，也不能过大导致整体结构尺寸超出安装空间允许的范围，最终选定的转弯半径兼顾了流道性能与结构紧凑性的要求。两端法兰的外形根据对接端的安装接口尺寸进行匹配，其中一端采用圆形法兰结构，适配常规的圆形法兰对接接口，另一端采用切边式的扁圆形法兰结构，能够在狭窄的安装空间内减少法兰的外轮廓尺寸，避免与周边其他管路或设备结构发生干涉，法兰上的螺栓孔位置严格匹配对接端的孔位坐标，保证安装时能够顺利对位，不会出现孔位错位无法装配的问题。

　　从外形尺寸与安装边界来看，接头整体的轴向长度与径向突出尺寸均经过紧凑化设计，弯管部分的外壁厚度根据工作压力要求进行核算，保证在额定工作压力下管壁有足够的强度储备，不会出现受压变形或破裂的问题。安装时需要预留出法兰螺栓的操作空间，保证螺栓能够顺利穿入并使用工具完成拧紧操作，两端法兰的密封面需要保持平整无磕碰损伤，装配时根据输送介质的特性选择适配材质的密封垫片，按照对角顺序逐步拧紧螺栓，避免法兰面受力不均导致密封失效。在建模过程中，这类零件需要重点关注流道内壁的顺滑度，避免建模过程中出现台阶、尖角等结构缺陷，法兰上的螺栓孔位置需要严格按照坐标尺寸定位，保证与对接端的互换性，弯管与法兰的衔接位置采用圆角过渡，减少应力集中的问题，提升零件的结构强度。对于管路设计人员来说，这类一体化接头的应用能够有效简化管路的BOM构成，减少装配环节的零件数量，降低管路系统的潜在泄漏点，在紧凑空间内的管路布局中具备很高的实用价值。
