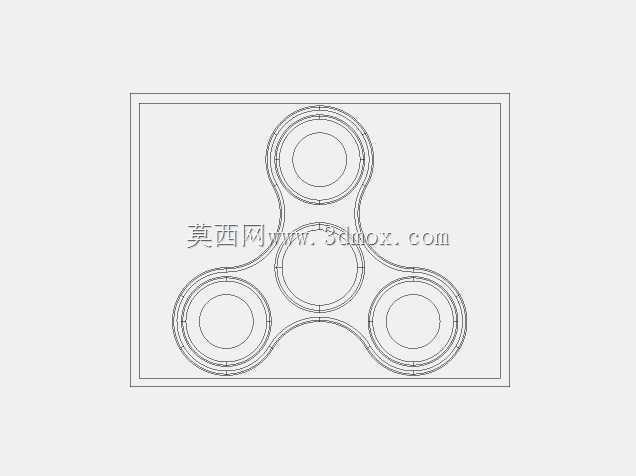

日常做结构设计间隙,常需要这类小型旋转结构来做手感验证,这次梳理的三叶式指尖旋转结构,核心是围绕单手操作的人机边界做的尺寸适配。首先说实际应用场景,这类结构除了作为日常把玩的减压载体,也常被用来做小型旋转机构的原理验证样件,比如微型轴承的转动阻尼测试、对称式旋转件的动平衡调校参考,很多做小型手持旋转设备的工程师,会拿这类结构做初始的配重比例参考,毕竟三叶对称的布局,在小尺寸空间里能实现最均匀的质量分布,不会出现两叶结构转动到特定角度的卡顿感,也不会因为叶片过多导致整体外径过大,超出单手指尖的操控范围。从功能特性来看,整个结构的核心是中心的旋转配合区,三个叶片沿中心呈120度均匀分布,每个叶片末端都设置了同心的配重环槽,这个设计不是为了装饰,而是在做动平衡的时候,可以通过在环槽内添加不同质量的配重块,调整整个旋转件的质心偏移量,避免高速转动时出现偏摆震手的问题。中心的旋转配合孔是按照标准微型轴承的安装尺寸做的公差预留,配合面的粗糙度要求控制在Ra1.6以内,保证轴承压装后不会出现径向窜动,转动时的阻尼感均匀,不会出现忽松忽紧的情况。
设计思路上,一开始也考虑过两叶、四叶的布局,两叶结构虽然加工简单,但转动时的转动惯量分布不均匀,持续转动时间短,而且单手捏持的时候,叶片容易碰到手掌边缘;四叶结构的转动惯量虽然更大,但整体外径如果控制在指尖可操作的范围内,每个叶片的宽度就会过窄,边缘的配重区没有足够空间放置配重块,而且四叶结构在转动时的风阻更大,空转时间反而不如三叶结构。最终确定三叶布局的时候,特意把每个叶片的外缘做了圆弧过渡,没有尖锐棱角,避免手持转动时划伤皮肤,叶片和中心连接的位置做了内凹的弧面处理,一方面是减少不必要的材料重量,另一方面也让手指捏持中心区的时候有足够的避让空间,不会被叶片蹭到指腹。
外形尺寸方面,整个旋转件的最大外径控制在75mm,这个尺寸是经过多次手持测试确定的,成年人的拇指和食指捏持中心位置时,三个叶片转动时的最外端刚好不会碰到手掌的虎口位置,中心配合区的外径是20mm,刚好适配市面上最常用的608微型轴承的安装尺寸,安装边界上,中心轴承的压装深度是7mm,和轴承的标准厚度完全匹配,压装后轴承的端面和旋转件的中心端面齐平,不会出现突出或者凹陷的情况,保证转动时两侧的端面不会和手指产生多余摩擦。每个叶片末端的配重环槽内径是18mm,外径是22mm,槽深1.5mm,既可以放置标准的不锈钢配重块,也可以嵌入夜光装饰环,兼顾功能和外观需求。结构的壁厚控制在2mm,整体采用一体化加工的话,不会出现薄壁变形的问题,三个叶片的连接筋位置做了0.5mm的圆角过渡,避免应力集中导致的叶片断裂,哪怕是从桌面高度掉落,也不会出现连接位置开裂的情况。实际做样件测试的时候,这个结构的动平衡调校很方便,因为三个叶片完全对称,只需要在每个叶片的配重槽里添加等重的配重块,就能实现高速转动时无明显震感,空转时长能稳定在两分钟以上,而且捏持的时候,中心区的防滑纹理预留位置刚好和指腹的接触面积匹配,不会因为手汗出现打滑的情况。
另外这个结构的通用性很强,除了作为指尖把玩件,也可以把中心的轴承替换成轴套,作为小型展示台的旋转底座,或者安装在小型设备上作为调节旋钮的阻尼旋转结构,三个叶片的位置还可以加装小型的磁块,实现非接触式的磁感应转速检测,用来做小型旋转机构的转速测试样件也完全适用。在建模的时候,所有的配合尺寸都按照公差配合的标准做了预留,中心孔的公差带选的是H7,和轴承外圈的k6公差形成过渡配合,压装的时候不需要额外涂胶就能实现牢固固定,拆卸的时候也不会损坏配合面,方便后续更换不同阻尼等级的轴承,调整转动时的手感。叶片边缘的圆角做了R1的处理,不仅是为了手感舒适,也能在加工的时候减少刀具的磨损,不管是采用CNC铣削加工,还是采用注塑成型,这个圆角都能让脱模或者走刀的时候更顺畅,不会出现毛刺或者飞边的问题。
