无齿轮内摆线动力装置结构设计

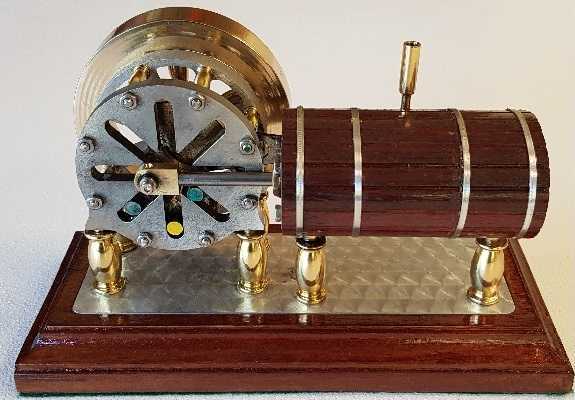

　　从结构设计逻辑来看，装置的动力输出端采用轮辐式端盖结构，端盖上均匀分布的紧固螺钉将摆线运动腔体完全密封，轮辐的镂空设计一方面可以直观观察内部摆线构件的运动状态，方便原理演示时的动态观察，另一方面也能有效降低运动端的整体重量，减少转动惯量带来的动力损耗。端盖中心的输出轴直接延伸连接外侧的大直径飞轮，飞轮采用黄铜材质的轮缘搭配镂空辐条结构，大质量轮缘可以储存转动过程中的动能，抵消摆线机构运动时的扭矩波动，让整个动力输出过程更加平顺，这一设计在小功率单作用动力装置中尤为关键，能够有效避免因动力脉冲导致的运转卡滞。这款无齿轮内摆线动力装置，核心依托内摆线运动原理实现动力的转换与输出，完全摒弃了传统齿轮啮合的传动路径，从根源上规避了齿轮传动常见的背隙、啮合磨损、传动噪音等问题，在小功率动力演示、精密传动教学、小型动力实验场景中有着独特的应用价值。不同于常规内燃机或摆线马达的结构逻辑，该装置将动力转换腔体与摆线运动副做了同轴集成，卧式的布局搭配实木底座与金属支撑脚，既可以作为传动原理的具象教学演示载体，也能为小功率特种动力装置的结构研发提供可参考的实体构型。

　　装置的动力转换腔体采用分段式筒状结构，外部用多道金属环做箍紧固定，既保证了腔体的结构强度，也形成了规整的外观形态，腔体顶部设置的立式接头可作为动力介质的输入或排气接口，适配压缩空气、蒸汽等不同的流体动力介质，在不同实验场景下无需改动主体结构即可完成介质切换。腔体底部通过三个黄铜材质的支撑柱固定在金属安装板上，支撑柱采用阶梯轴式结构，上下端分别与腔体、安装板做定位配合，保证整个动力腔体的同轴度，避免长期运转后出现位置偏移导致的运动卡滞。下方的金属安装板表面做了菱形压花处理，既提升了安装面的视觉质感，也能增加安装时的接触摩擦力，配合底部的实木底座，整个装置放置时具备足够的稳定性，运转过程中不会因振动产生位移。

　　从安装边界来看，整个装置的主体结构沿输出轴轴向水平布置，所有外接接口均设置在腔体顶部与输出轴端，安装时只需保证底座水平固定，预留出输出轴端的连接空间以及顶部接头的管路连接空间即可，无需额外设计复杂的安装支架。在实际应用场景中，这类无齿轮摆线动力装置既可以作为高校机械原理课程的具象教学模型，让学习者直观理解内摆线运动的动力转换逻辑，也可以作为小型流体动力实验的动力源，为微型实验台提供低脉动的动力输出，同时也能为特种低噪动力装置的研发提供结构参考，其无齿轮啮合的传动特性，使其在对噪音、传动背隙有严格要求的小型精密设备场景中具备一定的适配潜力。

　　设计过程中，整个运动副的配合间隙做了针对性控制，摆线构件与腔体内壁的间隙既保证了运动过程中无卡滞，也能减少动力介质的泄漏，提升动力转换效率；端盖与腔体的结合面采用平面密封结构，依靠螺钉的均匀压紧实现密封，无需额外添加密封垫片即可满足低压动力介质的密封需求，简化了装配与后期维护的流程。飞轮与输出轴的连接采用键连接加端面紧固的结构，保证大扭矩输出时飞轮不会与轴产生相对滑动，支撑柱与安装板、腔体的连接采用螺纹紧固加定位止口的设计，既方便拆装，也能保证反复拆装后的位置精度，不会影响整体的同轴度要求。整个装置的外露金属构件均做了抛光处理，既提升了外观质感，也能避免长期放置出现锈蚀问题，实木底座做了多层漆面处理，既保证了足够的支撑强度，也能起到一定的隔振作用，吸收装置运转过程中产生的微小振动，进一步提升运转的平稳性。
