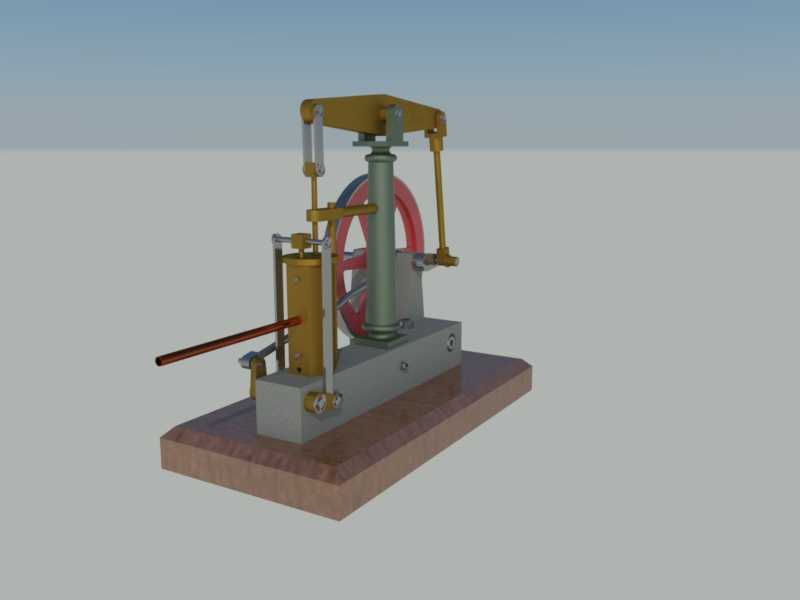

Elmer Beam引擎三维结构设计

　　该动力装置的结构设计围绕往复式动力转换核心逻辑展开，整套机构通过曲柄连杆组件完成活塞直线往复运动到曲轴旋转运动的能量转换，可作为小型动力演示装置、复古动力教具或微型动力输出单元使用，适配教学演示、小型动力试验、复古机械复刻等场景。从结构布局来看，整套装置采用卧式排布，曲轴组件布置在机身下部，活塞缸体沿水平方向延伸，配气机构与飞轮组件分别布置在曲轴两端，这种布局能有效降低整机重心，减少运行过程中的振动传递，同时方便各部件的拆装检修，不需要复杂的吊装工具即可完成核心组件的拆解维护。

　　设计过程中优先考虑了运动部件的干涉校验，所有运动副的行程边界都预留了足够的安全间隙，活塞在缸体内的往复行程、连杆摆动角度、曲轴回转半径三者的参数匹配经过反复校核，确保全行程范围内不存在部件剐蹭、运动卡滞的风险，同时各摩擦面都预留了润滑介质的存储空间，可满足长时间连续运行的润滑需求。从安装边界来看，整机底座采用一体化铸造结构设计，四个安装脚的孔位按照通用安装标准排布，可直接固定在水平工作台或试验台架上，不需要额外制作转接安装板；整机的横向、纵向、竖向尺寸都控制在小型台架设备的适配范围内，不需要占用过大的安装空间，普通实验室工作台即可满足安装放置要求。

　　功能特性方面，这套结构完整还原了往复式引擎的核心工作逻辑，飞轮组件的配重经过动平衡校准，运行过程中可储存足够的转动惯量，保证曲轴输出转速的平稳性，配气机构的凸轮轮廓按照工作循环时序设计，可精准控制进排气动作的时序匹配，整套机构的动力输出端可直接连接小型负载，比如微型发电机、小型传动带轮组等，完成实际的动力输出作业。在细节设计上，缸体与活塞的配合间隙按照精密滑动配合公差设计，既保证活塞运动的顺畅性，又能减少工作过程中的介质泄漏；连杆两端的铰接副采用耐磨衬套结构，可长期承受往复交变载荷，减少磨损量，延长整机的使用寿命；机身的加强筋布置在受力集中的轴承座、缸体连接位置，可在控制整机重量的前提下提升结构刚性，避免运行过程中出现结构共振、部件变形等问题。

　　这套结构的建模过程严格按照机械设计的公差配合要求完成，所有零件的装配关系都符合实际加工装配的工艺逻辑，不存在无法加工的异形结构，也不存在无法装配的过定位设计，每个零件的尺寸链都经过闭环校验，可直接作为结构设计参考、教学演示模型或者小型动力装置的开发原型使用，对于从事往复式动力机构设计、机械原理教学、小型动力装置开发的从业者来说，具备较高的参考价值，可直接在此结构基础上根据实际负载需求调整缸径、行程、曲轴半径等核心参数，快速完成适配特定场景的动力装置设计。
