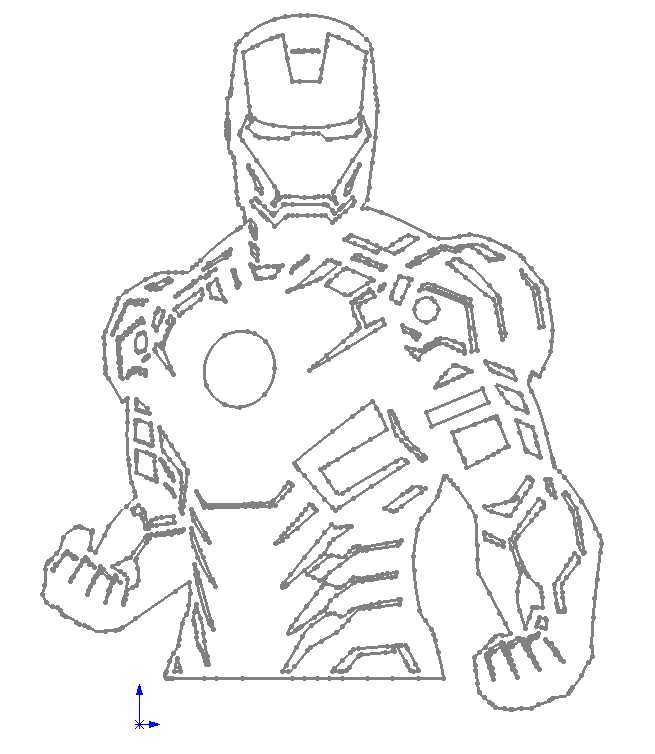

钢铁侠线稿造型激光切割加工设计图

这套切割造型设计，核心面向金属板材激光切割、等离子切割的加工场景，可直接用于文创装饰、主题展陈道具、潮玩周边的板材加工环节，不需要额外做轮廓补全，导入切割设备即可直接生成走刀路径。从设计逻辑来看，整体采用单线条闭合轮廓构建造型，所有走刀路径均做了尖角过渡优化，避免切割过程中出现过烧、拐角熔渣堆积的问题，胸口反应炉、头盔面罩、装甲分块的线条全部做了断点衔接处理，切割完成后不会出现零散小件脱落的情况，整板切割完成后即可得到完整的造型构件，不需要二次拼接零散部件。

在安装边界的考量上，整体造型的外轮廓做了齐平底边设计，底边预留了两个直径5mm的安装孔位，可直接通过自攻螺丝或者铆钉固定在墙面、展架基底上，不需要额外做安装支架的适配，整体造型的长宽比例控制在3:4区间，适配常规1220*2440mm标准板材的排版，单张板材可排布6-8件同规格造型，板材利用率能达到82%以上，大幅降低单件加工的材料成本。装甲分块的线条全部采用等宽间隙设计，切割后形成的线条视觉宽度统一，不会出现局部线条过密导致切割后板材变形的问题，所有内凹拐角都做了R0.5mm的圆角过渡，既避免切割时应力集中导致的板材开裂，也能减少切割头在拐角处的减速停留时间，提升整体加工效率。

从实际用途来看，这套造型既可以单独作为金属装饰画的切割基材，后续做喷漆、电镀、做旧等表面处理后直接作为装饰件使用，也可以作为多层叠雕造型的基础轮廓层，搭配不同厚度、不同颜色的板材分层切割叠加，做出具有立体层次感的IP主题摆件。在设计过程中特意规避了细小狭长的悬臂结构，所有造型突出部分的宽度都不小于8mm，切割完成后不会因为搬运、安装过程中的外力出现弯折断裂的情况，头盔部分的眼部轮廓、胸口反应炉的圆形轮廓都做了双线闭合设计，既可以保留轮廓切割的效果，也可以根据加工需求做局部镂空处理，适配不同的展示场景需求。

针对切割加工的工艺适配，所有线条的节点都做了精简处理，单条轮廓的节点数量控制在最少范围，避免切割设备读取路径时出现卡顿、丢步的问题，外轮廓的走刀顺序做了优化，先切割内部所有装甲分块线条，最后切割整体外轮廓，避免切割过程中板材移位导致的尺寸偏差。整体造型的尺寸可以根据实际使用需求等比例缩放，最小可缩放至100mm高度用于钥匙扣、冰箱贴等小件周边的切割加工，最大可放大至2000mm高度用于展会、主题门店的背景墙装饰，缩放过程中所有线条的间隙会等比例变化，不会出现线条重叠、间隙过小无法切割的问题。

在实际加工验证中，这套轮廓适配0.8-5mm厚度的冷轧钢板、不锈钢板、亚克力板、密度板等多种常见切割材料，不需要针对不同材料调整轮廓尺寸，只需要根据材料厚度调整切割功率、走刀速度即可得到合格的成品。底边的安装孔位中心距做了标准化设计，和常规装饰画的挂孔间距通用，用户拿到成品后可以直接使用常规的挂画配件安装，不需要额外打孔定位。装甲分块的线条走向完全贴合影视原作的装甲结构走向，没有做随意的线条简化，视觉还原度能够满足IP粉丝的审美需求，同时兼顾了切割加工的工艺可行性，不会出现为了还原细节导致加工难度骤增、成品率下降的问题。
