六足仿生蜘蛛巡检机器人结构设计

这款六足仿生蜘蛛移动平台的结构设计，核心面向复杂非结构化地形的巡检作业场景，区别于轮式、履带式移动设备对平整铺装路面的依赖，多足式的行走结构可以轻松跨越台阶、碎石堆、管道排布密集的厂区管廊、存在凸起障碍的设备运维通道，在化工园区管廊巡检、变电站设备巡查、灾后狭小空间探测、地下管网排查等场景下，都能适配常规移动设备无法通行的地形条件。

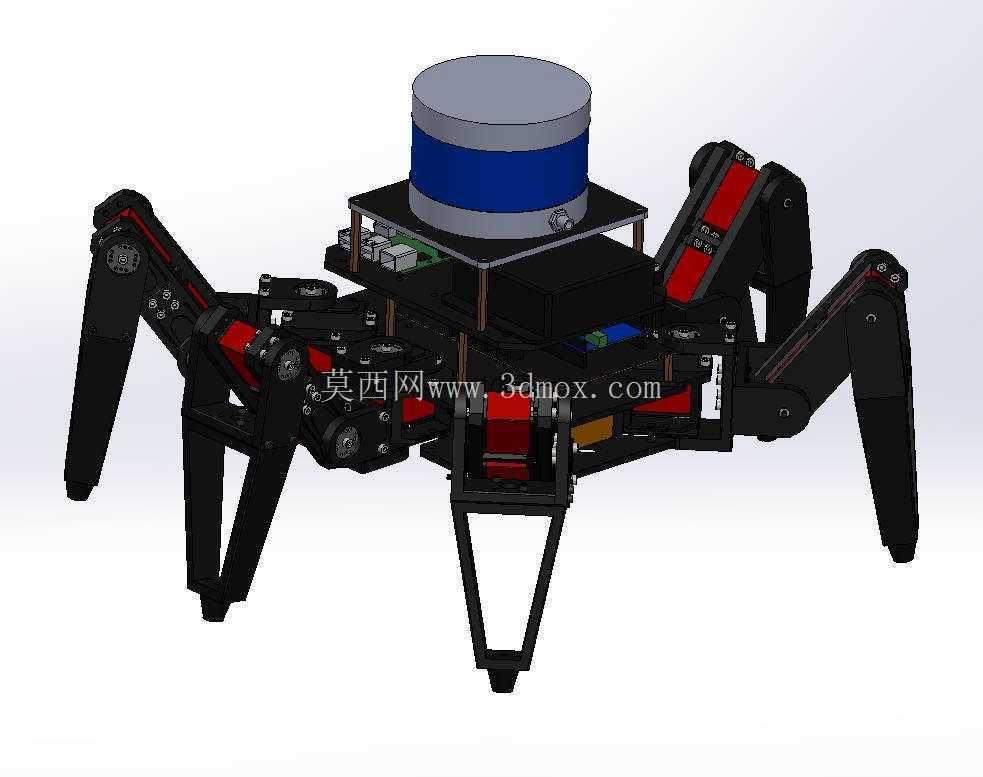

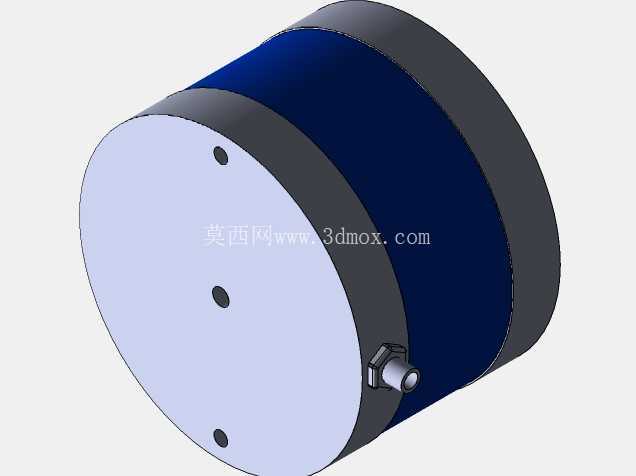

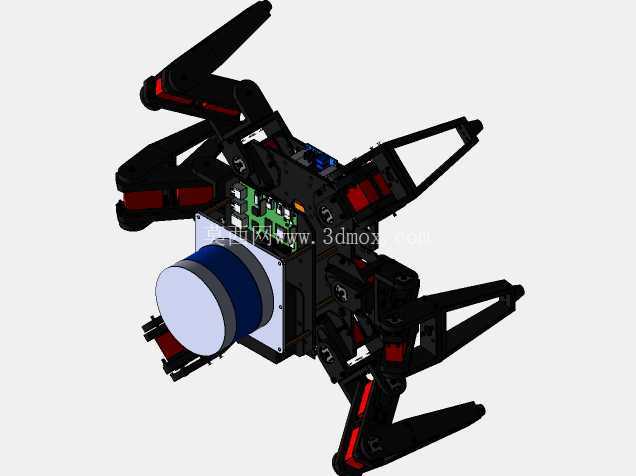

从功能实现逻辑来看，整机采用对称式六足布局，每一条腿都设计为多关节串联结构，足端采用尖点式接触设计，能够在倾斜坡面、格栅板面、不平整碎石表面获得稳定的支撑点，避免轮式设备易打滑、履带式设备易卡滞的问题。机身顶层预留了标准的传感器安装位，图中搭载的柱状模块可根据实际作业需求替换为激光雷达、视觉摄像头、气体检测模组、热成像仪等不同检测元件，安装位采用层叠式立柱支撑结构，可根据传感器的尺寸、重量调整层板间距，适配不同规格的检测载荷，层板之间预留了充足的走线空间，方便内部电控线路、传感器信号线的排布固定，避免行走过程中线路拉扯、磨损导致的故障。

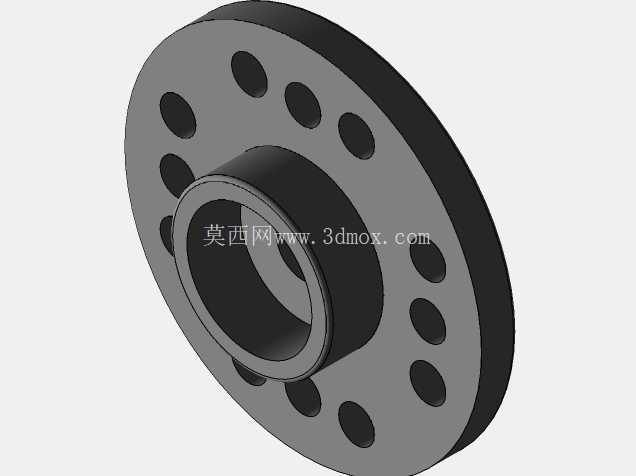

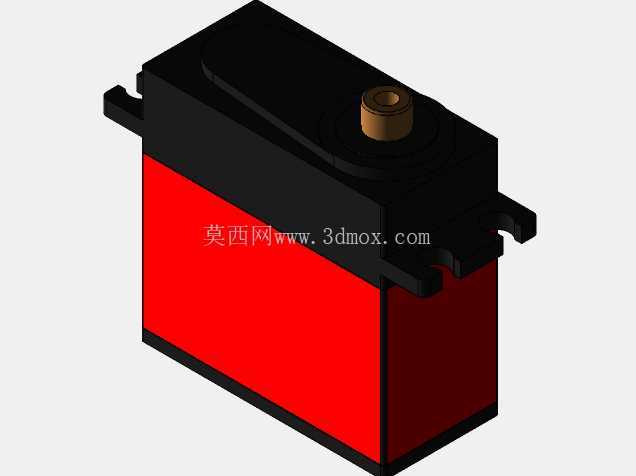

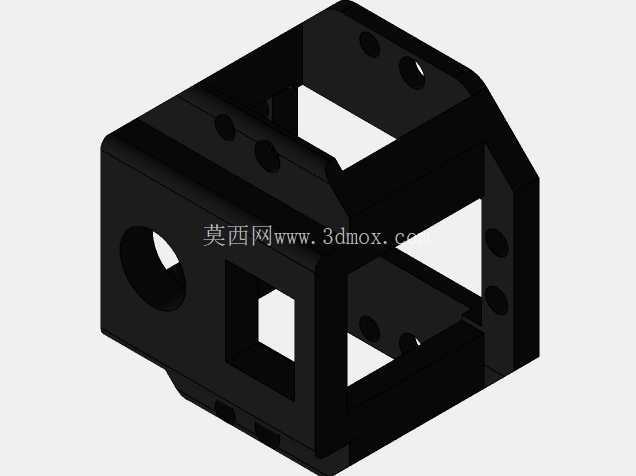

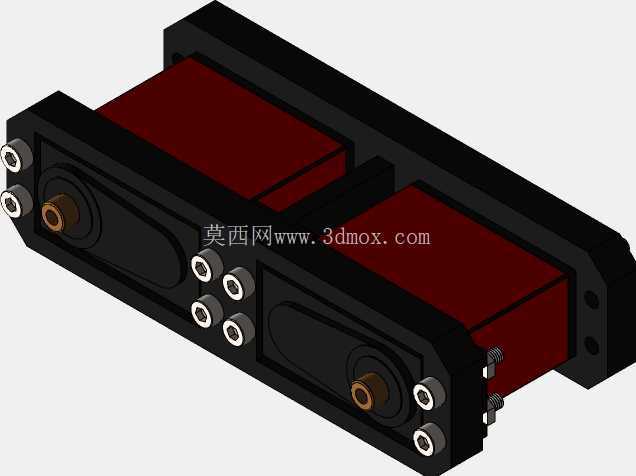

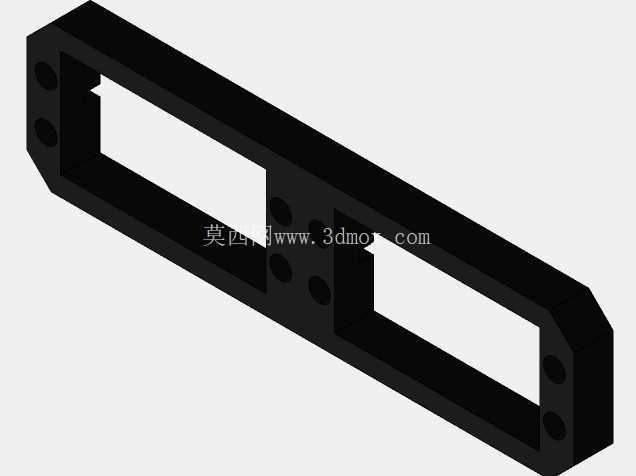

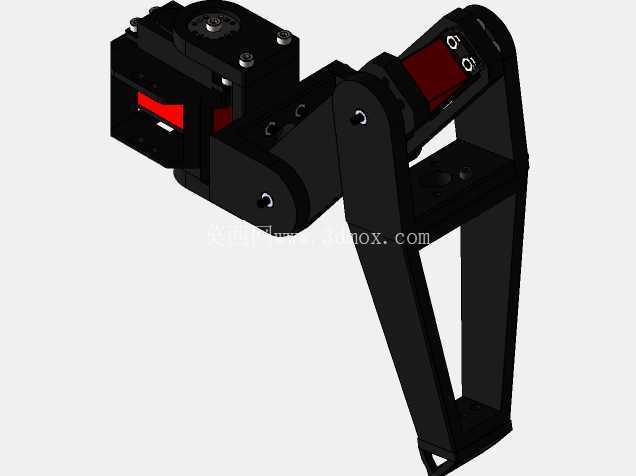

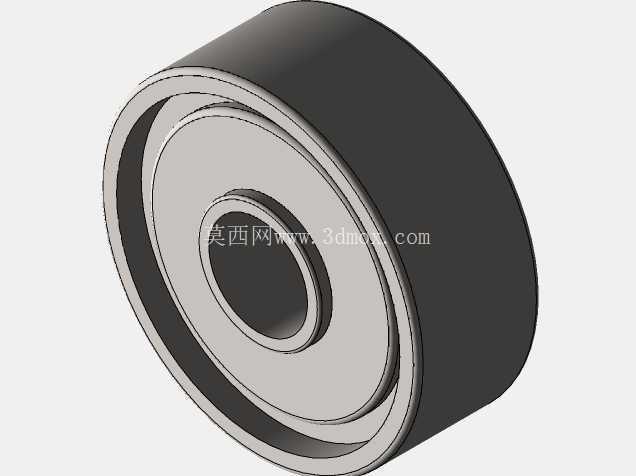

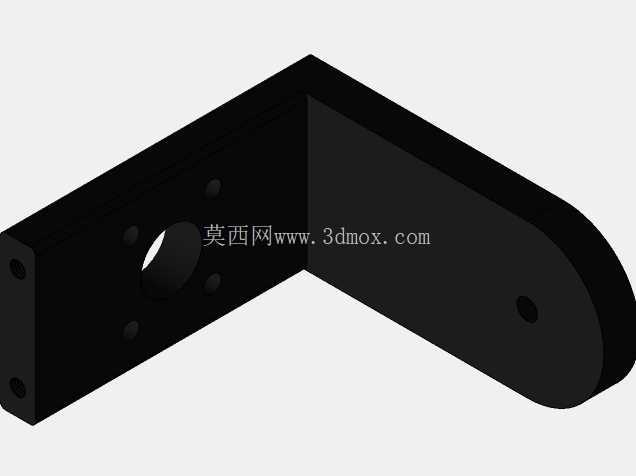

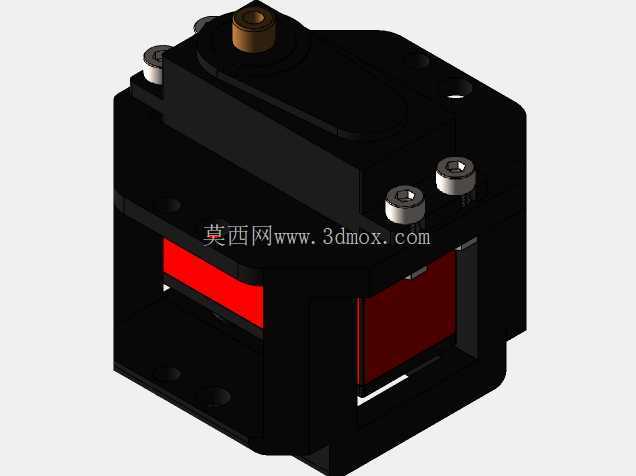

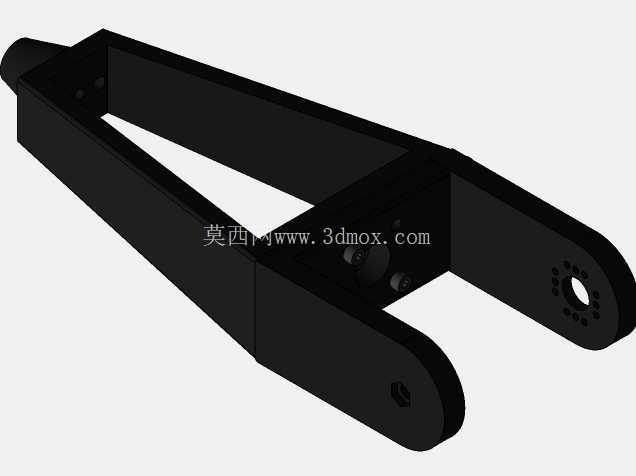

设计过程中优先考虑了行走过程的机身稳定性，六条腿沿机身中心呈圆周对称分布，步态规划可适配三足步态、四足步态、六足步态等多种行走模式：在平坦路面行进时采用三足交替支撑的快速步态，提升移动效率；在坡面、障碍区域行进时切换为四足以上支撑的稳定步态，降低重心波动，保证搭载的检测设备不会因为机身晃动出现检测数据偏差、成像模糊的问题。每条腿的关节处都预留了舵机或伺服电机的安装腔体，关节转动副采用轴承配合定位，减少长期行走过程中的关节磨损，保证运动精度；腿部杆件采用镂空式结构设计，在保证结构强度的前提下尽可能降低腿部自重，减少关节驱动的负载，提升续航表现。

从安装边界与尺寸适配角度来看，整机机身采用扁平化设计，重心控制在机身几何中心偏下的位置，降低行走过程中的侧翻风险；机身宽度控制在常规成年人肩宽范围内，能够顺利通过厂区常见的600mm宽度巡检通道、管廊检修入口；腿部的伸展行程预留了足够的调节余量，最大越障高度可达到机身本体高度的二分之一，能够轻松跨过厂区地面常见的管线凸起、台阶落差。足端与地面的接触点采用耐磨工程材质，可适配水泥地面、金属格栅、土质地面、瓷砖地面等不同接触材质，不会对厂区环氧地坪、漆面设备表面造成刮擦损伤。

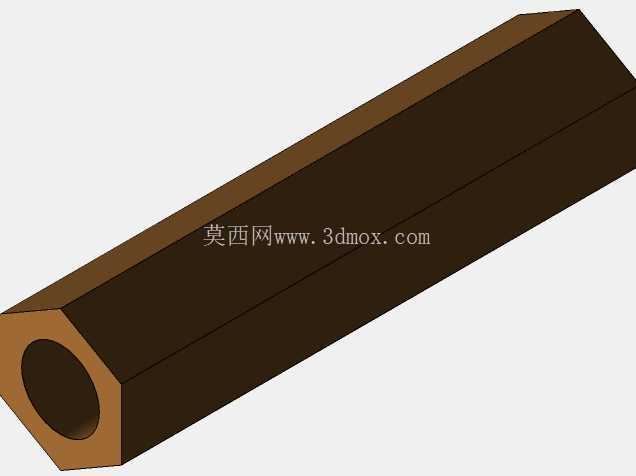

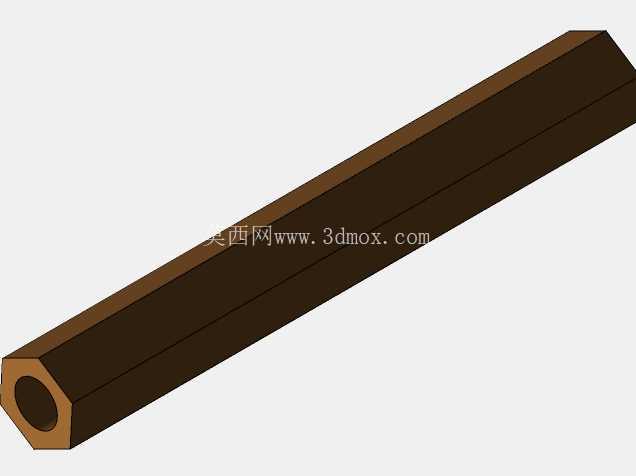

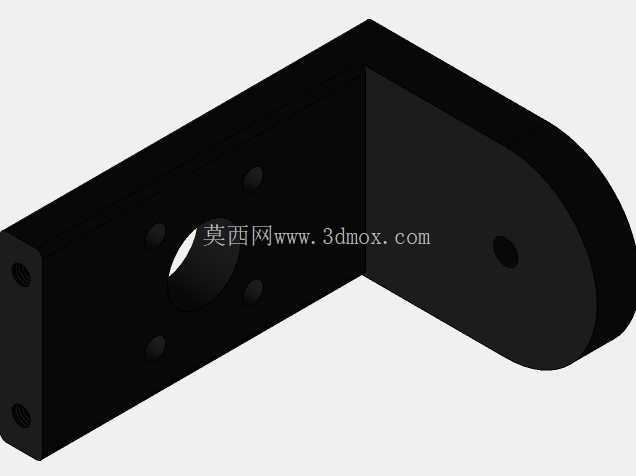

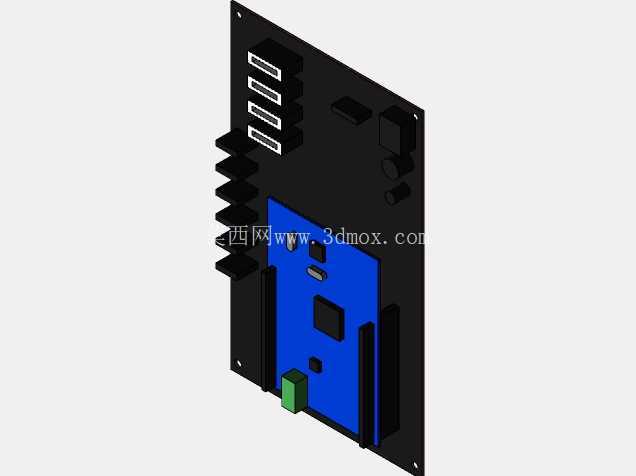

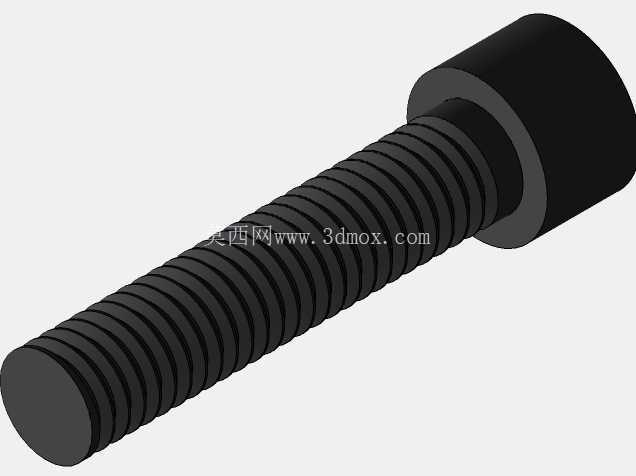

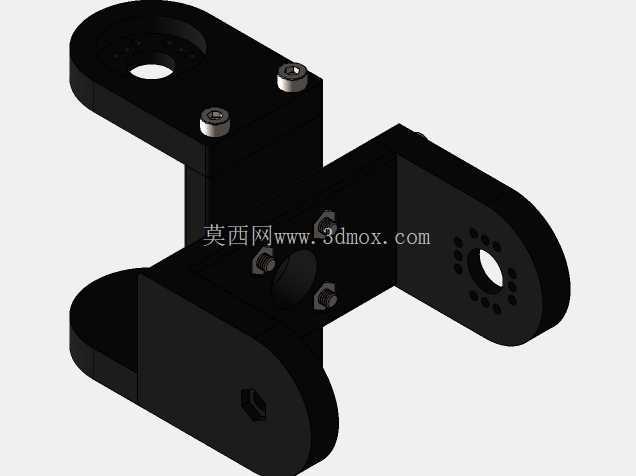

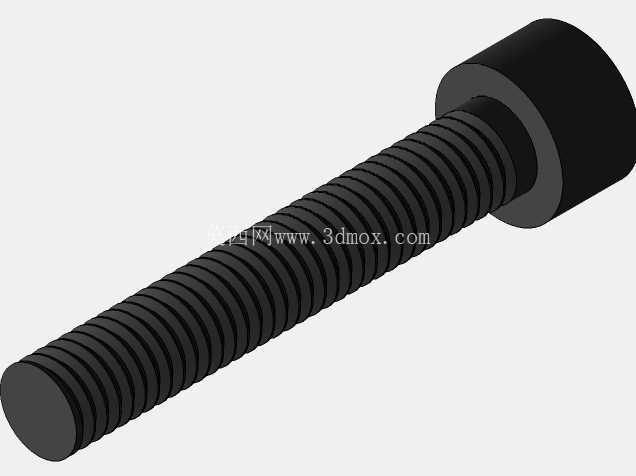

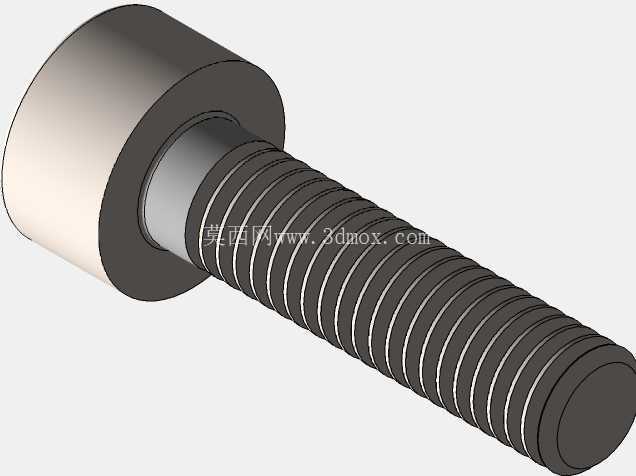

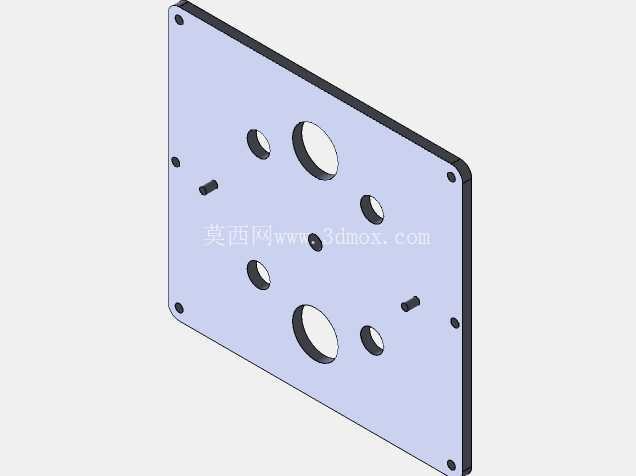

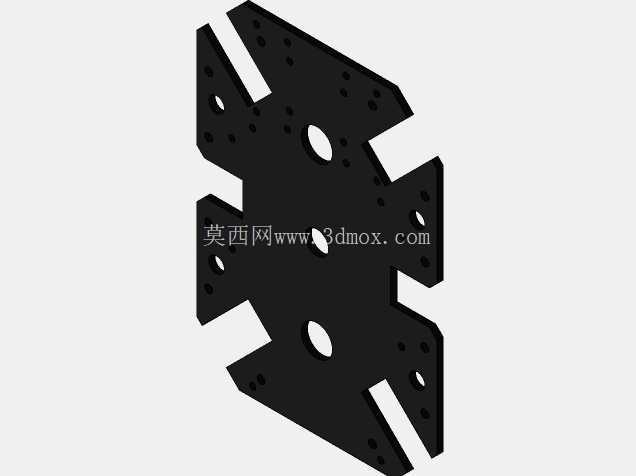

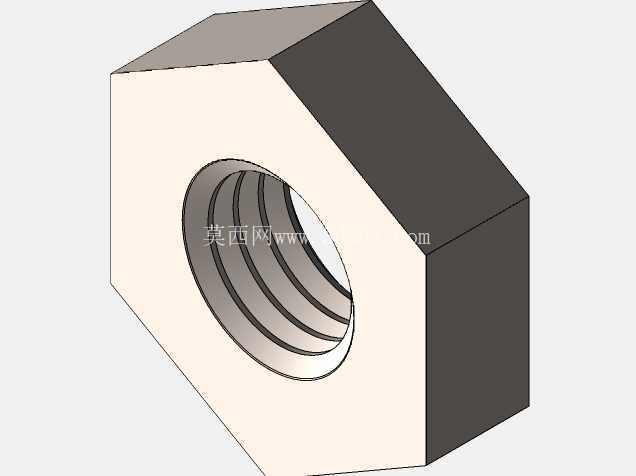

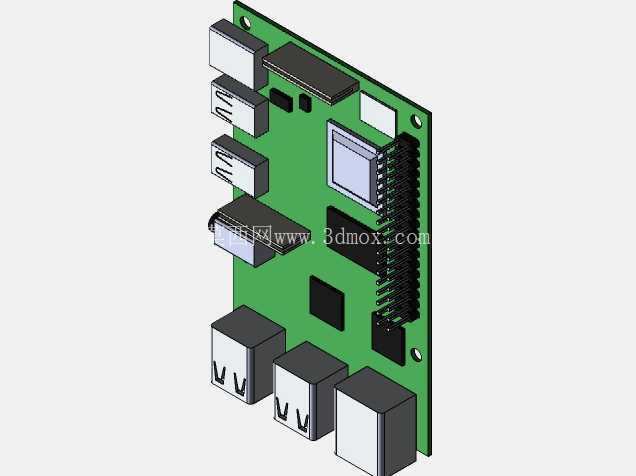

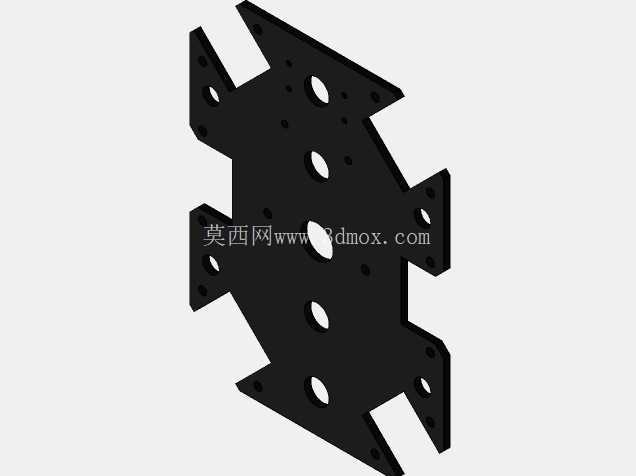

结构细节上，机身主体框架采用分层式装配设计，底层框架用于固定电池、主控板、驱动板等核心电控元件，中层框架可拓展搭载机械臂、采样装置等作业模块，顶层框架用于安装环境感知传感器，各层之间采用铜柱支撑配合螺丝锁紧，拆装维护时可以单独拆解对应层级，不需要完全拆解整机，大幅降低后期运维的拆装难度。腿部与机身的连接关节采用大角度转动设计，单腿的活动范围覆盖水平方向前后摆动、垂直方向抬落两个自由度，配合步态控制算法可以实现前进、后退、原地转向、横向平移、坡面自适应调平等多种动作，在倾斜地面行走时可以自动调整各条腿的伸出长度，让机身始终保持水平状态，保证顶层搭载的检测传感器始终处于正确的检测姿态，避免因为机身倾斜导致激光雷达扫描平面偏移、视觉摄像头拍摄角度错位的问题。

在实际应用中，这类多足仿生机器人不需要对现有作业场景的路面进行额外改造，就可以直接替代人工进入存在有毒有害气体、高压辐射、高空坠落风险的区域完成日常巡检作业，降低运维人员的作业风险。结构设计过程中所有关节的转动范围都设置了机械硬限位，避免程序跑飞、控制异常时关节转动超出行程导致的结构件碰撞损坏，所有外露的走线都设计了专用的走线槽与固定卡扣，避免腿部运动过程中线路与结构件产生摩擦，提升长期运行的可靠性。
