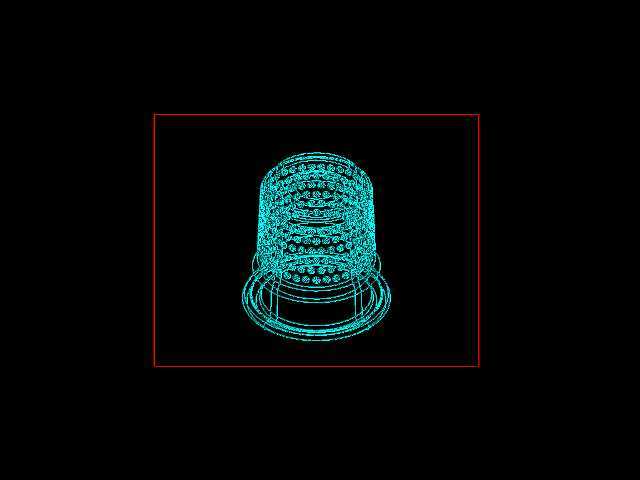

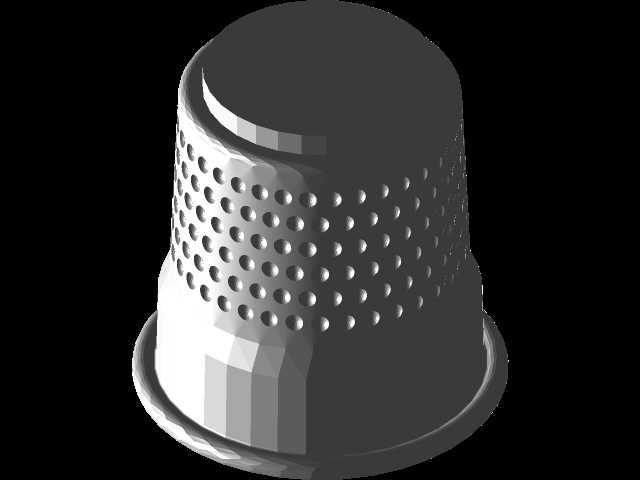

带密集冲孔的筒状顶针式承托容器结构

　　筒身的冲孔采用均匀阵列排布，孔径根据实际承托工件的最小尺寸设定，保证不会出现工件从孔位掉落的情况，同时冲孔的开孔率经过测算，能够让清洗液、冷却气流、热处理热风顺利穿过筒壁，在承托工件的同时，不会阻断介质的流通路径，避免出现工件局部清洗不到位、受热不均或者冷却滞后的问题。顶部的封闭平面设计，一方面可以在堆叠存放时作为上层同规格构件的承托面，多个构件可以同轴堆叠，减少车间存放的占地空间，另一方面也能在工序转运过程中，避免上方掉落的杂物直接落入筒内污染待处理工件。日常五金加工、小型工件热处理、精密零件清洗工序里，经常会遇到需要承托细小工件同时保证介质流通的场景，这类带密集冲孔的筒状承托结构，就是针对这类工况设计的实用构件。从结构上看，整体采用上窄下宽的截顶锥筒形态，底部设置外翻的环形承托边，能够直接卡放在配套的工装台架、清洗槽定位槽或者热处理炉的料架卡位上，不需要额外设计复杂的固定结构，安装时直接对位放置即可，拆卸时只需垂直向上提起，适配快速换产的流水线作业需求。

　　设计时首先确定的是底部安装边的外径尺寸，这个尺寸需要匹配现有生产线常用的料架卡位内径，保证放置后径向间隙控制在1mm以内，避免转运过程中出现晃动侧翻；筒身的锥度设置参考了工件取放的操作习惯，1:12的锥度既能够保证工件顺着筒壁自然滑落到筒底，不会在筒壁中段卡滞，也不会因为锥度过大导致筒身上下直径差过大，浪费料架的放置空间。冲孔的排布采用错列布局，相比直列排布能够在相同筒壁面积下提升15%左右的开孔率，同时保证筒壁的结构强度，不会因为开孔过多导致承托重物时出现筒壁变形，冲孔的边缘做了0.2mm的圆角钝化处理，避免取放工件时尖锐的孔边刮伤工件表面，也能防止操作人员清理构件时被毛刺划伤。

　　这类构件的实际使用场景覆盖多个工序环节：在精密小零件的超声波清洗工序中，它可以作为工件的承载料篮，清洗液透过冲孔充分接触工件表面，带走附着的切削液和金属碎屑，清洗完成后直接提起构件就能沥干工件表面的液体，不需要额外的沥水步骤；在小型五金件的低温回火工序中，它可以作为热处理料斗，热风能够均匀穿过冲孔，让筒内所有工件的受热温差控制在5℃以内，保证热处理硬度的一致性；在小型零件的喷砂工序中，磨料可以穿过冲孔回流，不会积存在筒内影响喷砂效果，同时筒壁能够阻挡磨料飞溅，起到一定的防护作用。

　　结构设计时还考虑了长期使用的磨损问题，底部承托边的厚度比筒身厚2mm，因为这个位置是和料架直接接触摩擦的部位，增加厚度能够提升耐磨性能，延长构件的使用寿命；筒身和底部承托边的连接位置采用圆弧过渡，避免应力集中导致反复受热受冷后出现开裂的情况。另外，这个结构的外形没有多余的突出部件，整体光滑流畅，清理时只需要用高压气枪或者水枪冲洗，就能把卡在冲孔缝隙里的碎屑清理干净，不会出现清洁死角，适配车间日常维护的操作需求。从安装边界来看，构件的总高度控制在常规料架层间距的三分之二以内，放置后上方留有足够的操作空间，方便操作人员取放工件，也不会影响料架层板的正常开合；筒身上端的直径比下端小10mm左右，除了方便取放工件，也能在多个构件堆叠时，让上层构件的底部嵌入下层构件的上端开口，堆叠高度更高也不会出现滑移倾倒的问题，适合批量存放和转运。
