立式交通信号灯组结构设计方案

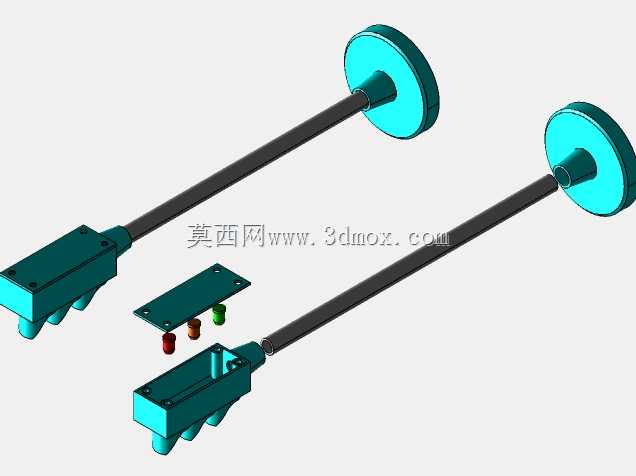

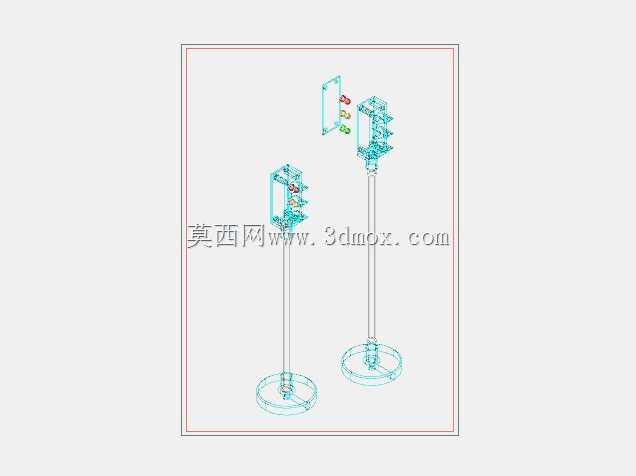

　　这套立式交通信号灯组的三维结构，主要面向城市支路、厂区内部道路、施工临时导改路段这类不需要大跨度悬臂信号灯的应用场景，日常承担路口通行权分配的核心功能，通过红、黄、绿三色灯组的时序切换，给不同方向的机动车、非机动车、行人传递明确的通行、等待、停止指令，相比壁挂式信号灯，自带立杆底座的结构不需要依托周边建筑墙体安装，布设灵活性更强。从结构拆分来看，整套模型分为圆形配重底座、细长立式灯杆、顶部灯组腔体三个核心部分，灯组腔体做了可开合的侧盖设计，日常维护时不需要整体拆卸灯头，打开侧盖就能直接更换内部灯板、接线端子，侧盖和腔体之间预留了卡扣安装位，实际生产时可以搭配橡胶密封圈实现IP65级的防水防尘，适配户外露天的长期使用环境，避免雨天渗水导致电路短路。

　　底座采用圆盘式结构，相比三爪式底座接触面积更大，放置在平整路面时抗侧翻能力更强，临时布设场景下可以直接在底座上压装配重块实现固定，永久安装场景则可以通过底座预留的四个螺栓孔与地面预埋的膨胀螺栓锁紧，不需要额外做复杂的混凝土基础浇筑，能大幅缩短现场施工的周期。灯杆采用等径细长圆管结构，在保证整体抗风载荷强度的前提下尽可能降低自重，灯杆和底座、灯杆和顶部灯组的连接位置都做了法兰盘对接结构，对接面预留了定位销孔，现场组装时不需要反复调整对齐角度，穿入定位销之后再锁紧固定螺栓就能保证灯组朝向正对来车方向，不会出现安装角度偏移导致驾驶员看不清信号的问题。

　　设计过程中重点考虑了不同场景的适配性，灯组内部预留了足够的走线空间，电源线、信号控制线可以从灯杆内部的空腔穿行，不会出现线路外露老化的问题，灯组的三色灯位采用竖向等距排布，符合国内交通信号灯的安装规范，红黄绿三色的可视角度覆盖水平方向120度范围，驾驶员在路口停止线前30米到100米的范围内都能清晰识别灯色状态。从安装边界来看，整套结构的底座直径控制在400毫米以内，安装时不需要占用过多的路面空间，不会影响非机动车道的正常通行，灯杆高度可以根据实际使用场景调整，厂区内部使用时可以适当降低高度，城市支路使用时可以将灯杆加长到2.5米到3米的常规高度，保证小型轿车、大型货车的驾驶员都不会被前方车辆遮挡视线。

　　灯组腔体的外壳边缘做了圆弧过渡处理，没有尖锐的外凸棱角，避免行人或者非机动车意外刮碰时造成磕碰伤害，侧盖的开合方向朝向人行道一侧，维护作业时工作人员不需要站在机动车道上操作，能降低维护过程中的安全风险。整套结构的零件拆分充分考虑了加工和运输的便利性，底座、灯杆、灯组三个模块可以分开包装运输，到现场之后只需要用普通扳手就能完成组装，不需要特殊的专用安装工具，临时导改场景下还可以快速拆卸转移到其他路口重复使用，相比固定式的悬臂信号灯成本更低，布设效率更高。
