三缸星形蒸汽机结构设计图纸

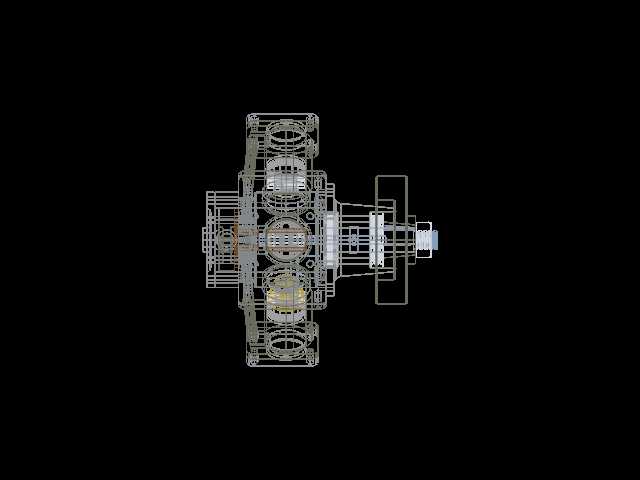

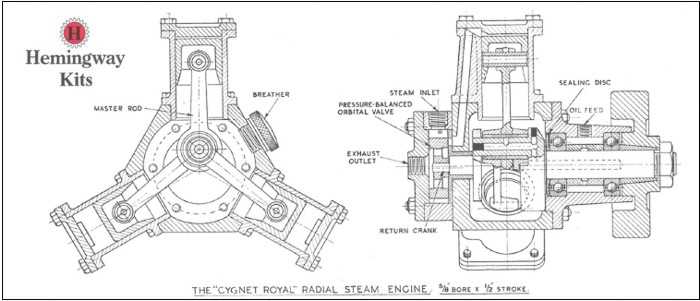

　　这款三缸星形布局的往复式蒸汽机，核心采用120度均匀分布的三缸径向排布结构，相较于传统直列或V型排布的蒸汽动力装置，星形结构能让曲轴在任意旋转角度都至少有一个气缸处于做功冲程，大幅降低动力输出的脉动率，无需额外配置大惯量飞轮即可获得平稳的扭矩输出，特别适合对动力平顺性有要求的小型固定动力站、模型动力装置、教学演示设备等场景使用。从结构设计逻辑来看，该蒸汽机采用压力平衡式轨道配气阀作为进排气控制核心，配气阀集成在气缸组中心的阀座区域，蒸汽入口直接对接配气阀腔，通过曲轴带动的偏心轮驱动配气阀做轨道式往复运动，精准控制三个气缸的进排气时序，这种配气结构相比传统滑阀配气，能有效降低阀片两侧的蒸汽压力差，减少配气机构的摩擦损耗，提升整机的机械效率。密封结构上，气缸活塞端采用密封盘配合密封环的组合密封形式，在活塞往复运动过程中，密封盘能自适应补偿气缸壁的微小加工误差，减少高压蒸汽的泄漏量，同时在曲轴输出端设置回油曲柄结构，将润滑系统回流的润滑油重新导回曲轴箱油池，避免润滑油随排气蒸汽带出，降低润滑损耗的同时减少排气带油造成的污染。整机的缸体与曲轴箱采用一体化铸造的结构设计，三个气缸的安装止口与中心曲轴轴承孔一次装夹加工完成，保证三个气缸的轴线汇交点与曲轴旋转中心的同轴度控制在0.02mm以内，避免因加工同轴度误差造成的活塞偏磨、卡滞问题。

　　从安装边界来看，三个气缸呈放射状向外延伸，整机的径向安装尺寸需覆盖三个气缸外端的最大回转范围，轴向尺寸则从曲轴输出端端面到配气阀端的呼吸器接口位置，安装时需预留足够的径向操作空间用于气缸密封件的更换、配气间隙的调整，轴向侧则需预留曲轴输出端的联轴器安装空间，以及蒸汽入口、排气出口的管路接驳空间。呼吸器设置在顶部气缸的侧方位置，用于平衡曲轴箱内部的压力波动，避免曲轴箱内压力过高造成润滑油密封失效，排气出口设置在配气阀侧的下方位置，做功后的乏汽可直接通过排气口接驳冷凝回收装置，提升蒸汽的循环利用率。

　　在实际应用场景中，这类小尺寸三缸星形蒸汽机可作为小型蒸汽动力演示装置的核心动力单元，也可用于复古动力设备的复刻改造，其平稳的动力输出特性也适合作为小型发电机组、小型水泵的动力源，在无电力供应的偏远区域，搭配小型蒸汽锅炉即可提供稳定的动力输出。结构设计上充分考虑了加工与装配的工艺性，所有气缸的活塞、连杆组件均采用通用化设计，三个气缸的零部件可完全互换，降低了备件储备的成本，曲轴采用整体式锻造结构，三个曲柄销呈120度均匀分布，曲柄销与主轴颈的过渡位置采用圆角滚压强化处理，提升曲轴的疲劳强度，应对长期往复载荷下的应力集中问题。

　　配气机构的偏心轮位置设置有可调结构，可通过调整偏心轮的安装角度微调配气正时，适配不同压力等级的蒸汽输入，在0.3-0.8MPa的蒸汽压力范围内都能获得较好的动力输出表现。气缸的缸套采用耐磨铸铁材质，可在长期运行后单独更换缸套，无需更换整个缸体，降低后期维护成本，活塞环采用弹性铸铁环配合聚四氟乙烯密封环的组合结构，既有足够的结构强度承受蒸汽压力，又能保证良好的密封性能，减少蒸汽泄漏。整机的润滑采用飞溅润滑方式，曲轴旋转时带动曲轴箱内的润滑油飞溅到各个摩擦副表面，无需额外配置复杂的压力润滑系统，简化了整机结构，降低了故障概率，适合长期免维护运行的使用场景。
