Catia设计发动机壳体三维结构

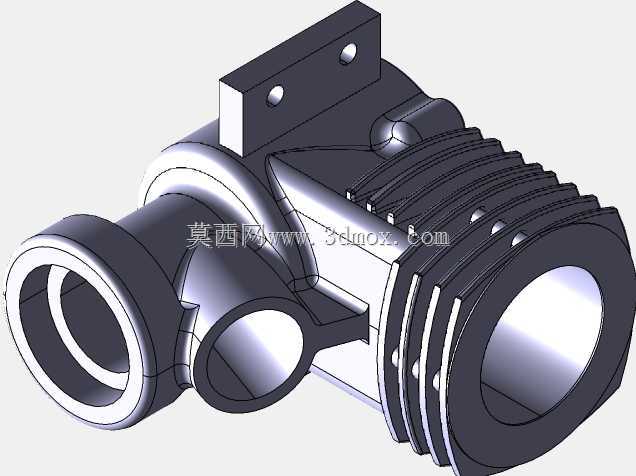

　　这款发动机壳体是动力总成核心承载构件，主要适配小排量内燃动力单元，常见于通用小型动力设备、园林机械、小型代步动力装置等场景，承担着容纳曲柄连杆机构、密封燃烧腔、集成安装附属部件、传导散发热量的核心作用。从结构设计来看，壳体主体采用一体化铸造成型思路，主体腔室为圆柱形贯通结构，对应气缸工作腔的安装空间，腔体内壁预留了珩磨加工余量，可满足后续缸套压装或者直接珩磨成工作面的工艺需求，侧壁的斜向通孔结构为润滑油道预留了布设空间，可直接连通主油道与曲柄连杆机构的润滑点位，减少外接管路的布设需求，降低整机泄漏风险。

　　壳体上部的安装凸台带有两个定位安装孔，用于将动力单元整体固定到设备机架上，凸台与主体连接处做了渐变加厚的加强筋结构，可抵消设备运行过程中产生的振动载荷，避免安装点位出现应力集中断裂的问题。壳体一端的多层环形散热鳍片结构，是针对风冷散热场景设计的，鳍片的厚度、间距经过热仿真校核，在动力单元持续高负荷运行时，可通过增大与空气的接触面积，将燃烧过程传递到壳体的热量快速散出，保证腔室内工作温度维持在合理区间，避免润滑油高温碳化、密封件过早老化失效。壳体另一端的环形法兰端面，预留了端盖安装的密封槽位，可配合密封垫实现曲轴端的静密封，法兰端面上的均布小孔用于紧固端盖螺栓，螺栓孔的深度经过校核，既保证足够的紧固力，又不会钻穿壳体壁厚导致油道泄漏。

　　侧壁的凸台接口用于安装进气管路或者化油器安装座，接口的内径尺寸匹配对应排量的进气流量需求，接口端面的平面度要求控制在0.05mm以内，保证安装后进气侧的密封性能，避免漏气导致的动力输出不足问题。从安装边界来看，壳体主体最大外径适配对应排量的活塞运动行程，上部安装凸台的孔位间距符合通用小型动力的安装机架标准，可直接替换同规格的老旧壳体，无需额外修改机架结构；各外接接口的位置布局充分考虑了整机装配的干涉问题，在安装化油器、排气管、启动拉盘等附属部件时，不会出现部件之间的空间干涉，装配工序可按照从内到外的顺序依次完成，降低一线装配的操作难度。

　　设计过程中针对壳体的壁厚做了差异化处理，承载燃烧压力的腔室区域壁厚保持均匀一致，避免铸造过程中出现缩孔、砂眼等缺陷，非承载区域的壁厚适当减薄，在保证结构强度满足爆压载荷要求的前提下，尽可能降低壳体自身重量，减少动力单元的无效载荷。壳体上的所有安装孔位都做了倒角处理，既可以去除加工毛刺，也能在螺栓装配时起到导向作用，提高装配效率；油道孔的内部交接位置做了圆弧过渡，避免润滑油流动时出现截流问题，保证润滑回路的油压稳定。
