阀类配套用球形密封阀芯结构设计

项目分类:阀门 发布时间:2025-08-13 ID:1059264

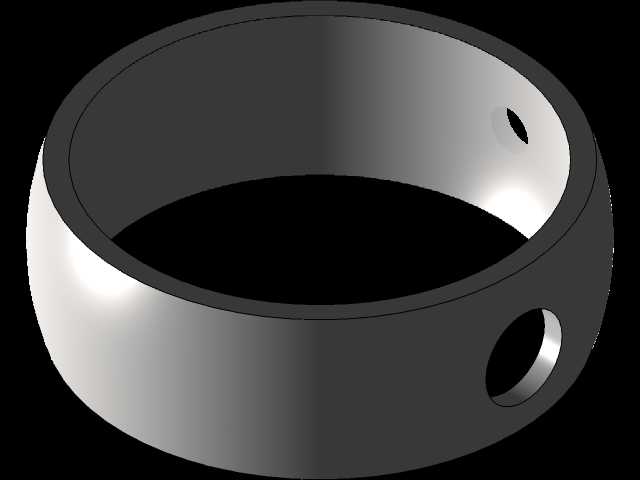

  • 阀类配套用球形密封阀芯结构设计

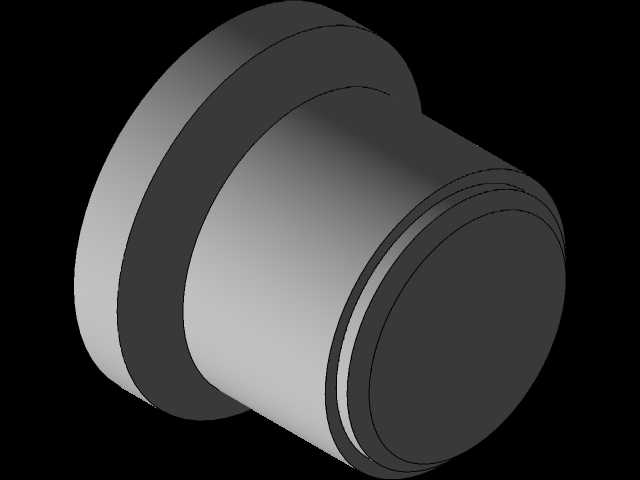

  • 阀类配套用球形密封阀芯结构设计
  • 阀类配套用球形密封阀芯结构设计

  在流体管路控制场景中,这类球形构件常作为阀块内部的核心密封启闭件使用,区别于常规整球结构的阀芯,本次设计的构件在球面侧部预留了特定轮廓的缺口,主要适配小通径、低扭矩工况下的阀组集成需求,常见于仪器仪表配套的微型控制阀、实验台气路切换阀块、小型液压回路的旁通阀组中,承担通路切换、流量微调、截流密封的核心作用。从实际使用场景来看,这类带侧缺口的球形阀芯不需要整周旋转实现通断,仅需在限定角度内摆动即可完成通路状态切换,相比整球阀芯转动行程更短,适配带有限位结构的紧凑型阀块安装空间,尤其适合安装边界局促、阀块整体体积受限的仪表类配套阀组,避免整球结构需要预留的整周转动空间,能够有效压缩阀块的整体外形尺寸。

  设计过程中首先确定球面的密封配合公差,球面的圆度公差控制在IT6级,表面粗糙度达到Ra0.8以上,保证和阀座密封圈配合时的密封性能,不会出现内漏问题;侧部缺口的轮廓根据流通能力要求设计,缺口的过流面积匹配阀组的额定通径,当阀芯摆动到开启位置时,缺口和管路通路完全对齐,流道阻力系数控制在0.3以内,不会造成额外的压力损失,当阀芯摆动到关闭位置时,完整球面段完全贴合阀座密封面,实现零泄漏截流。

  安装边界方面,球形构件的最大外径和阀块内的安装腔内径采用间隙配合,单边间隙控制在0.02-0.03mm,既保证阀芯转动时无卡滞,又不会因为间隙过大导致密封圈被挤入间隙造成磨损;侧缺口的位置精度直接影响阀组的启闭行程,缺口的对称度相对于阀芯转动轴的公差控制在0.01mm以内,避免出现开启时过流面积不足、关闭时密封面错位的问题。在功能特性上,这种带侧缺口的球形结构相比传统锥面密封、平面密封的阀芯,密封比压更均匀,在低压气体、低粘度液体的工况下密封可靠性更高,同时转动过程中对密封圈的磨损更小,能够提升阀组的整体使用寿命;因为不需要整周转动,配套的驱动结构可以采用小型摆杆、微型拨叉直接驱动,不需要配备大扭矩的涡轮驱动结构,进一步降低阀组的整体成本和安装空间。

  设计时还需要考虑球面的硬化处理,针对不同的输送介质,球面可以采用镀硬铬、喷涂陶瓷涂层的方式提升表面硬度,应对带有微小固体颗粒的介质工况,避免介质冲刷造成球面划伤导致密封失效;缺口的边缘做R0.2的圆角处理,避免转动过程中锐边切割阀座密封圈,延长密封件的更换周期。从结构适配性来看,这类阀芯可以和多种材质的阀座配合,包括丁腈橡胶、氟橡胶、聚四氟乙烯等常见密封材料,适配不同温度、不同腐蚀特性的介质输送需求,在气动控制回路、小型液压站、实验室分析仪器的流体控制模块中都有广泛的应用空间,能够替代部分结构复杂的针型阀、截止阀的启闭件,在小通径工况下实现更紧凑的阀组集成。建模过程中优先保证球面的几何精度,采用旋转特征生成基础球面后,通过拉伸切除生成侧部缺口,再对缺口边缘做圆角过渡,所有配合面的尺寸公差直接在建模阶段标注清楚,方便后续工程图输出和加工对接,同时预留和驱动拨杆配合的连接槽位置,连接槽的位置和阀芯转动中心的同轴度公差同样控制在0.01mm以内,避免驱动过程中出现卡滞、转动不同步的问题。
