该结构属于液压阀组配套的安装支撑构件,主要应用在工业液压站、机床液压系统、小型工程机械液压回路中,承担阀块本体与设备机架之间的连接固定、铰接定位作用,同时可作为集成式油路的载体,在部分紧凑型液压回路中,圆柱筒内部可加工通油孔道,实现相邻阀件之间的油路连通,减少外接管路的数量,降低系统泄漏风险。

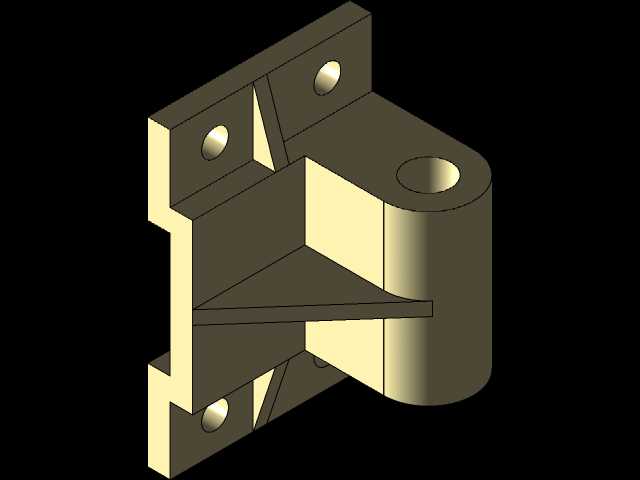

从结构设计逻辑来看,整体采用L型安装基面搭配圆柱铰接筒的布局,安装侧的法兰板上预留四个沉头安装孔,孔位采用对称分布设计,可适配M6-M8规格的内六角螺栓,安装时法兰板与设备安装面完全贴合,沉孔设计可保证螺栓头部不突出安装平面,避免与周边其他构件产生运动干涉。法兰板与圆柱筒体之间设置了多组三角形加强筋,分别布置在筒体上下端面与法兰板的连接位置、筒体侧面与法兰板的转角位置,筋板厚度与筒体壁厚保持一致,这种设计可在不额外增加整体重量的前提下,大幅提升结构的抗扭、抗弯载荷能力,避免液压系统运行过程中受管路振动、压力冲击导致连接部位出现形变或开裂。
圆柱筒体部分为同轴通孔设计,内孔表面预留了精加工余量,实际生产中可根据配套铰接轴的尺寸进行铰削加工,保证铰接副的配合精度,筒体的外圆端面与法兰板安装面的垂直度公差控制在0.02mm以内,可保证铰接部件转动时无卡滞、偏磨问题。结构的所有转角位置均设置了R2-R3的铸造圆角,既符合铸造或3D打印的工艺要求,减少应力集中点,也可避免安装调试过程中锐角划伤操作人员。
从安装边界来看,该结构的法兰板安装面到筒体中心的距离为固定值,安装时需保证设备侧的安装面平面度不低于0.05mm,四个安装孔的位置度公差不大于0.1mm,避免强行装配导致结构产生内应力。筒体的轴向长度与配套铰接件的宽度匹配,安装后铰接轴两端的卡簧槽可完全露出,方便轴向定位零件的装配。在实际应用场景中,该结构多用于需要阀块随执行件做小角度摆动的液压回路,比如小型工装的夹紧油路、自动化设备的翻转机构油路,相比分体式的阀块安装座加铰接套的结构,这种一体化设计减少了装配环节的累积误差,整体结构刚度更高,在持续振动的工况下连接可靠性更优。
建模过程中,优先采用拉伸凸台搭建主体轮廓,再通过筋特征生成各部位的加强结构,安装孔采用异形孔向导命令生成,保证沉孔尺寸的标准化,筒体部分的内孔与外圆采用同轴度约束,所有配合面预留0.2-0.3mm的精加工余量,方便后续工艺处理。结构的壁厚设计遵循等壁厚原则,除加强筋位置外,主体壁厚保持均匀,避免铸造或注塑过程中出现缩孔、变形等缺陷,对于需要承受高压油道的工况,可在建模时对筒体内部的油道位置做壁厚加厚处理,保证16MPa工作压力下无变形、渗漏问题。
