按动式蓝色笔杆书写工具三维结构

日常办公与学习场景中，按动式书写笔是普及率极高的手持文具，这款蓝色笔杆的按动书写笔结构，完全围绕手持书写的人机工程需求展开设计，没有多余的装饰性结构，所有曲面与棱角都服务于长时间握持的舒适度与机构动作的可靠性。从实际使用场景来看，这类按动笔不需要额外配置笔帽，通过尾部的按动结构即可实现笔尖的伸出与收回，放在衣物口袋、文件袋内不会因为笔尖外露污染纸张或织物，适配办公桌面记录、外出携带记笔记、工业现场点检记录等多种使用场景，相比插拔帽式的书写笔，操作步骤更少，单手即可完成笔尖状态切换，适合需要频繁记录、腾不出双手操作笔帽的使用场景。

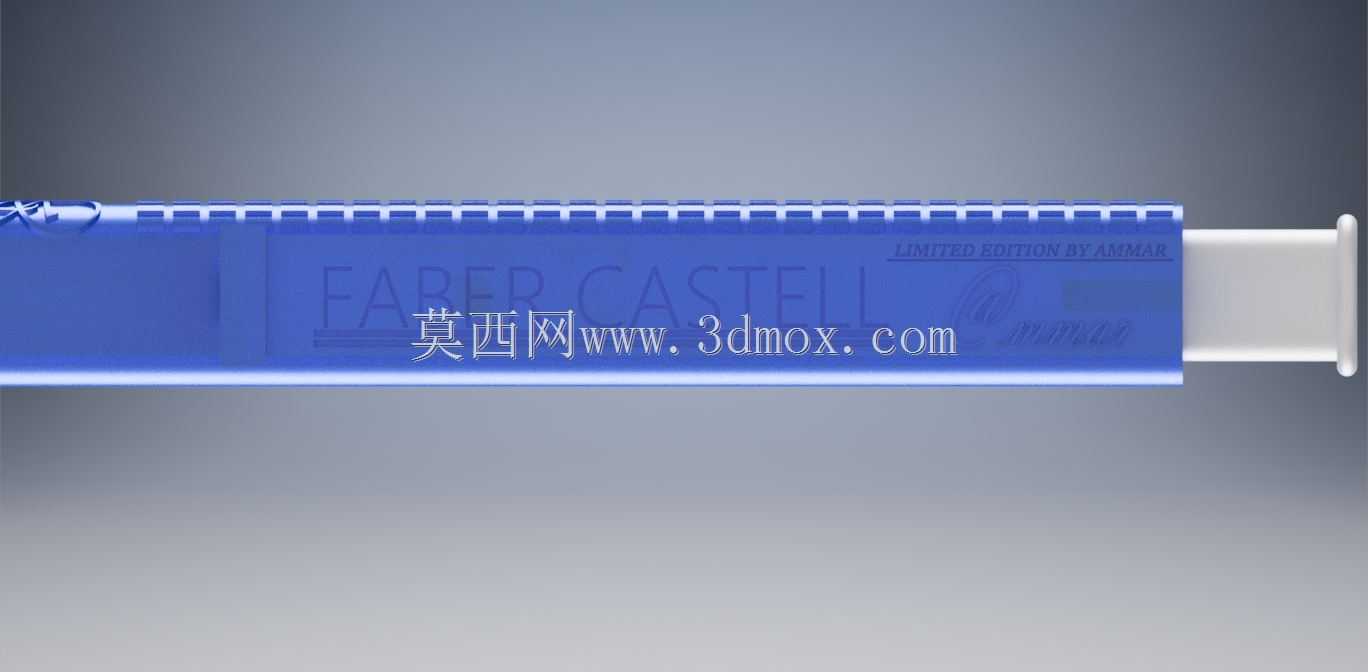

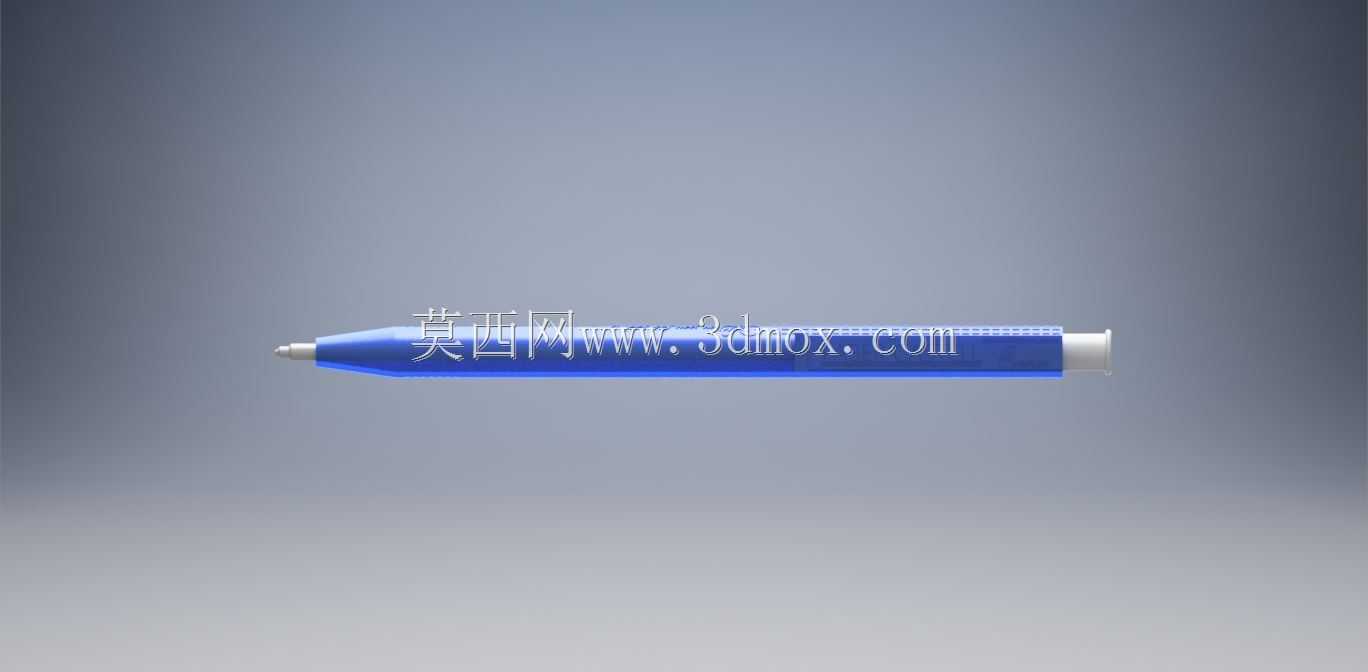

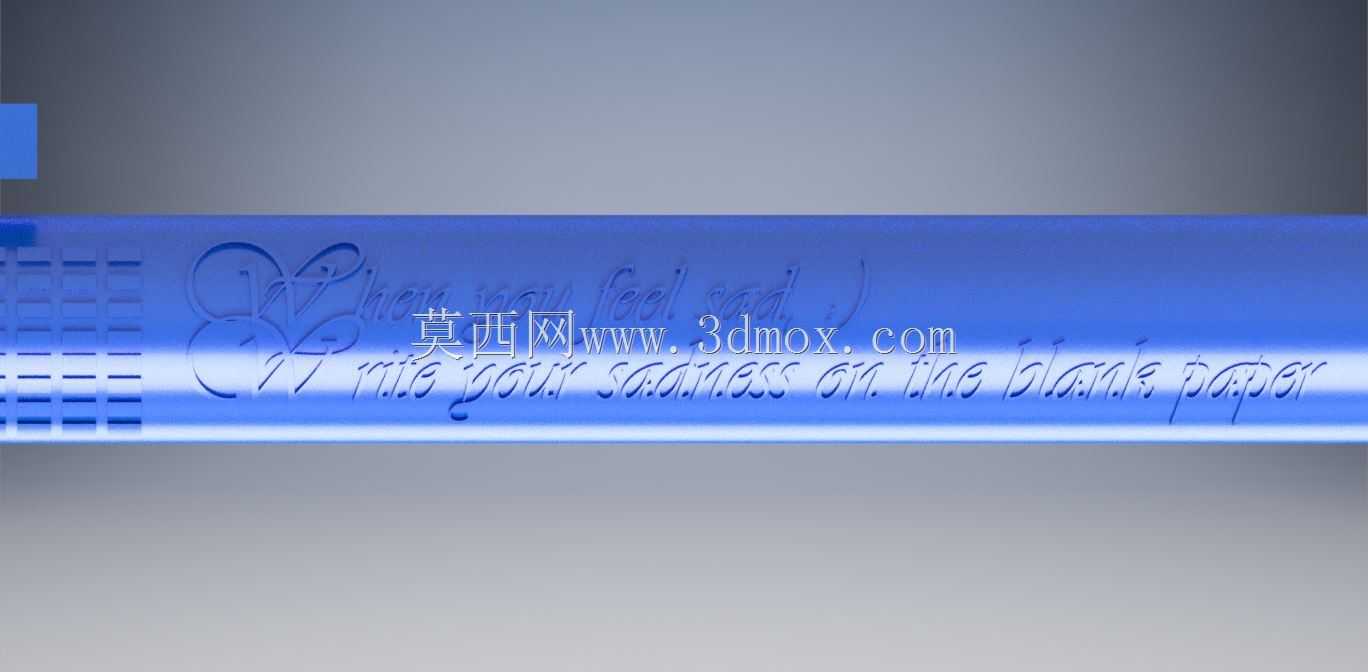

从结构设计思路来看，这款笔的整体外形采用等直径长直笔杆搭配前端收窄的笔尖过渡段，笔杆主体为半透明蓝色材质，既可以直观观察内部笔芯的剩余墨量，也能通过均匀的圆柱曲面保证握持时的受力均匀，不会因为棱角硌手影响长时间书写的体验。笔身的直径控制在11mm左右，总长度控制在140mm区间，这个尺寸边界刚好适配绝大多数成年人的手掌握持范围，握持位置距离笔尖的距离预留了30mm的手指放置空间，符合日常书写时的手指自然摆放位置，不会因为笔身过短导致手指过于靠近笔尖影响书写视线，也不会因为笔身过长导致重心靠后增加书写时的手部负担。前端的金属笔尖导向段采用锥形收窄结构，最小直径处仅2mm，既可以给笔芯提供稳定的径向支撑，避免书写时笔尖晃动导致的线条偏移，也能在笔尖收回时完全收纳进笔杆内部，避免尖锐的笔尖划伤接触的物品。尾部的按动块采用与笔杆同直径的平面设计，按动行程控制在5mm，按压力度设置在15N左右，这个力度区间既不会因为按动太轻导致误触收回笔尖，也不会因为按压力度过大导致单手操作费力，按动到位后有清晰的卡位反馈，使用者不需要观察就能确认笔尖已经锁定在伸出位置。

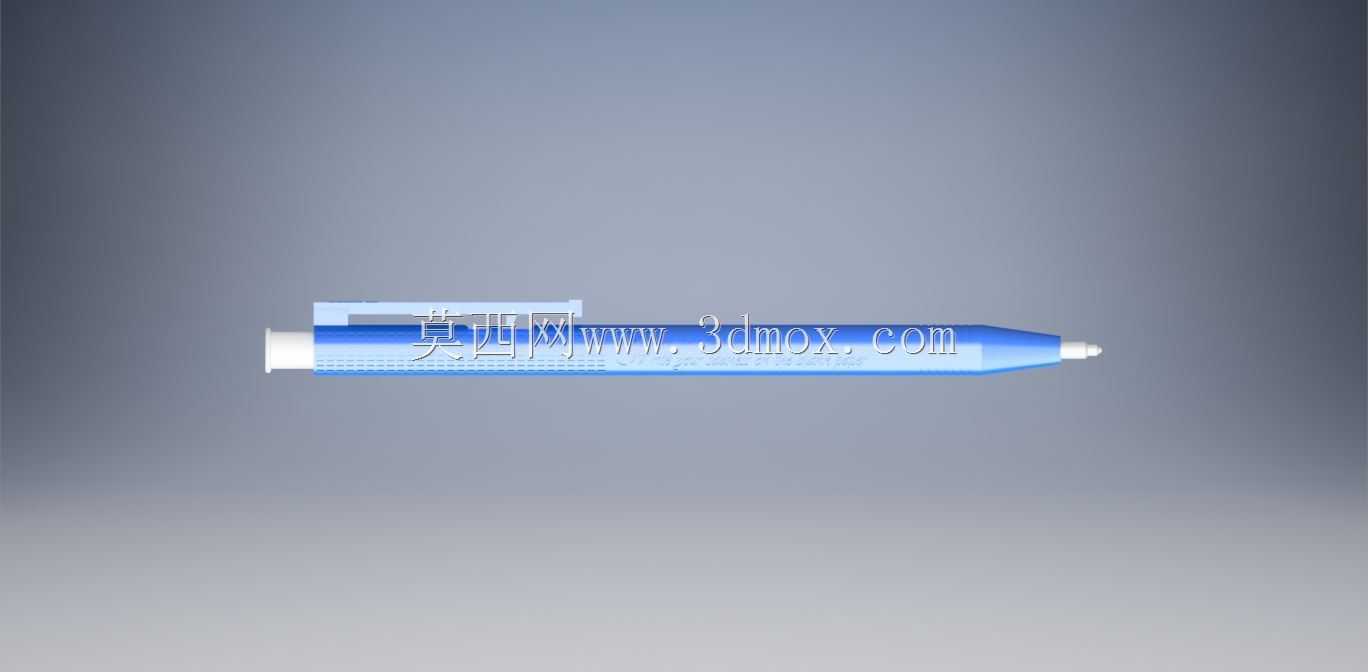

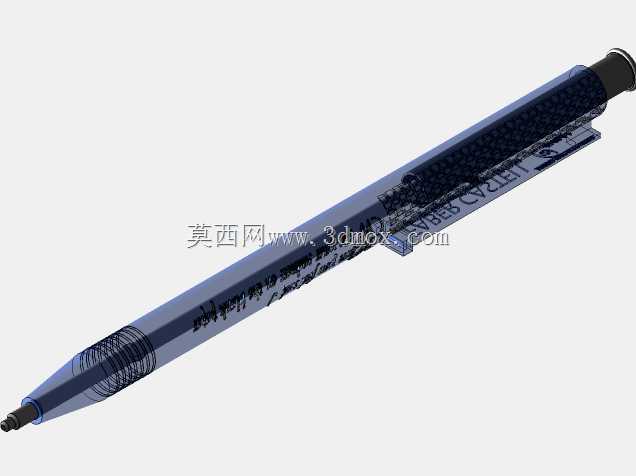

内部的按动卡位结构采用经典的棘轮旋转卡位设计，笔芯尾部套有复位弹簧，每次按下尾部按动块，棘轮结构旋转一个齿位，交替实现笔尖伸出锁定与收回解锁的状态切换，弹簧的弹力经过匹配，既可以在解锁状态下快速将笔芯弹回收回位置，也不会在书写时因为弹簧弹力过大导致笔尖回缩。笔杆的前后段采用卡扣式连接，不需要额外的粘接或者螺丝固定，装配时只需要将装好弹簧、笔芯、按动结构的内芯从笔杆前端推入，卡入前端的笔尖限位环即可完成组装，生产装配效率高，后期更换笔芯时只需要拔下前端的笔尖段就能取出旧笔芯，不需要借助额外工具，日常维护成本低。笔夹设置在笔杆尾部的侧面，采用弹性悬臂结构，夹持厚度范围在0.5mm到5mm之间，可以稳定夹在笔记本封皮、工作服口袋边缘，笔夹的边缘做了圆角处理，不会在夹持时刮破纸张或者衣物面料。

从结构可靠性角度来看，笔杆的壁厚设置在1.2mm，采用常用的注塑塑料材质即可满足日常使用的强度需求，正常握持书写时的径向受力不会导致笔杆变形，按动结构的卡位齿采用耐磨的工程塑料材质，经过上千次按动循环后也不会出现卡位失效的问题。笔杆表面没有做额外的防滑纹理，依靠半透明塑料本身的表面摩擦力就可以满足日常握持的防滑需求，光滑的表面也不容易积攒污渍，日常擦拭清洁非常方便。整体结构没有复杂的异形曲面，所有的脱模斜度都控制在1度以内，注塑生产时的成品率高，不需要复杂的模具抽芯结构，量产成本控制难度低。前端的笔尖金属件与塑料笔杆之间采用过盈配合连接，装配后不会出现松动脱落的问题，金属笔尖的内孔与笔芯的配合间隙控制在0.1mm，既可以保证笔芯顺利伸缩，也能限制笔芯的径向晃动量，保证书写时的线条稳定性。
