间歇传动用日内瓦槽轮机构结构设计

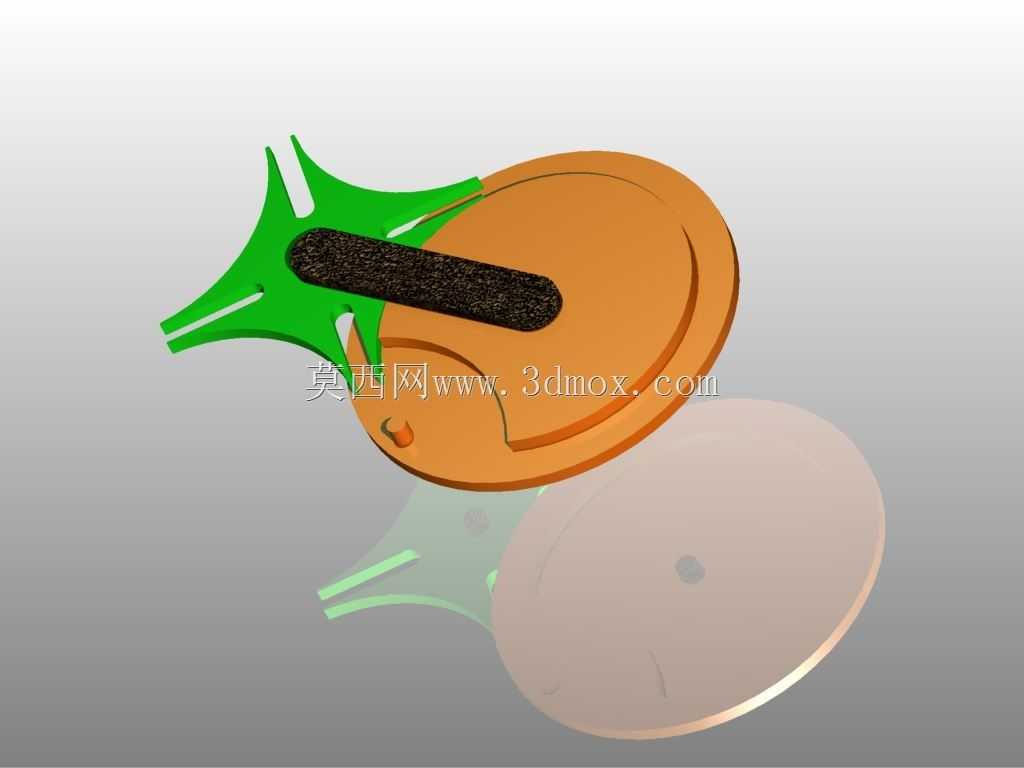

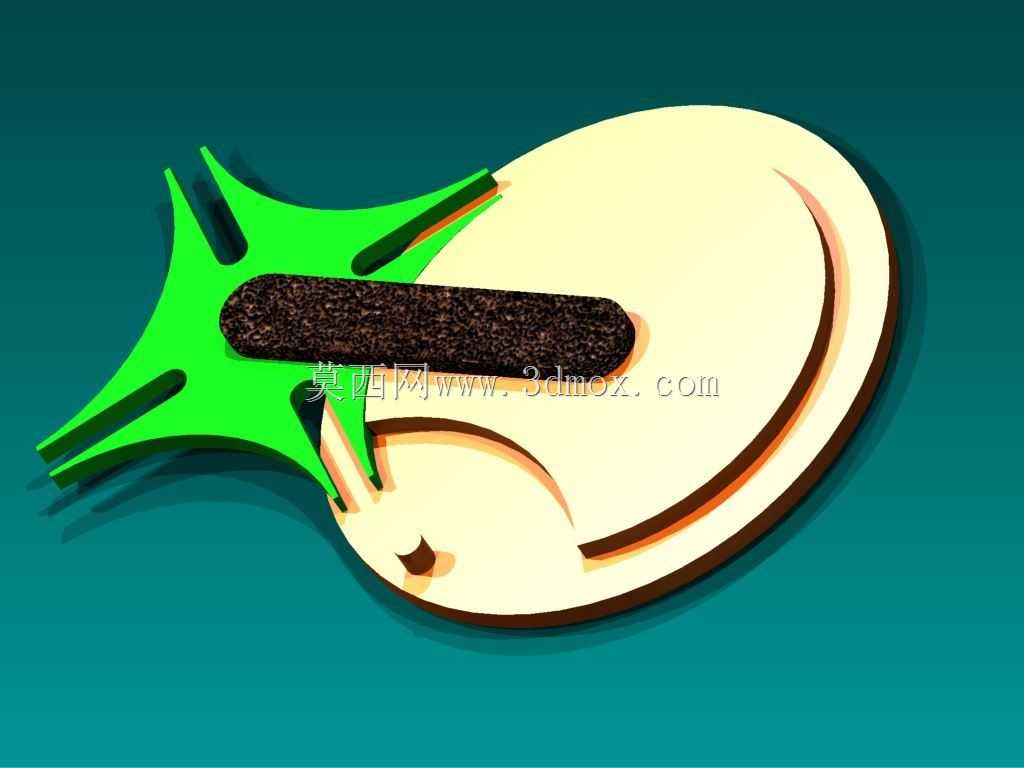

　　在自动化分度送料、多工位转台、轻工包装设备的间歇传动场景里，日内瓦机构也就是常说的槽轮机构，是实现定角度间歇回转最经典的结构形式之一，相比棘轮传动的冲击、凸轮分度器的高加工成本，这种结构凭借零件数量少、传动可靠、分度精度稳定的特点，在中低速间歇回转工位上的应用占比一直不低。这套结构的核心组成分为主动拨盘与从动槽轮两部分，主动端的圆柱销在进入槽轮径向导槽的阶段，会带动槽轮完成固定角度的回转，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会和主动拨盘上的外凸锁止弧完全贴合，此时槽轮被完全锁止，不会因为工位负载的惯性出现窜动，保证工位停留阶段的定位稳定性。

　　从实际设计的角度出发，首先要确定的是槽数，常见的槽数为4、6、8槽，对应每次回转的分度角为90度、60度、45度，槽数越少，槽轮在运动阶段的角加速度变化越剧烈，带来的传动冲击就越大，更适合负载轻、转速低的工位；槽数越多，运动过程越平缓，但整体结构尺寸会相应增大，设计时需要结合工位数量、安装空间、运行转速综合权衡。这套结构的主动拨盘上的圆柱销，设计时要保证圆柱销的中心回转半径和槽轮的中心距匹配，圆柱销进入导槽的瞬间，导槽的中心线要和圆柱销的运动轨迹相切，避免刚接触时出现刚性撞击，同时锁止弧的配合间隙要控制在合理范围，间隙过大会导致锁止阶段槽轮存在游动间隙，影响工位定位精度，间隙过小则会在启停阶段出现卡滞，加剧配合面的磨损。

　　从安装边界来看，这类机构的输入轴与输出轴为平行轴布置，两轴的中心距是核心安装尺寸，设计时要保证两轴的平行度公差控制在0.02mm以内，避免圆柱销和导槽出现偏磨，同时槽轮的端面跳动要控制在合理范围，防止圆柱销在导槽内运动时出现卡滞。在实际应用场景中，这类结构常被用在多工位自动装配机的转台驱动、胶片放映机的片槽间歇送进、小型包装设备的工位转位、仪表机床的自动换刀分度等场景，不需要额外的定位锁紧结构，仅靠自身的锁止弧就能实现工位停留阶段的可靠定位，结构组成简单，后期维护只需要定期给圆柱销和导槽的配合面添加润滑脂，就能保证长期稳定运行。

　　设计过程中还要注意动平衡的处理，主动拨盘因为带有偏心布置的圆柱销，在转速较高的工况下需要做动平衡校正，减少高速运转时的振动，槽轮的导槽工作面需要做表面淬火处理，提升表面硬度，降低长期往复运动带来的磨损，延长结构的使用寿命。相比其他间歇传动结构，日内瓦机构的传动比是固定的，每次分度的角度完全由槽数决定，不存在累积误差，只要加工精度达标，长期运行的分度精度保持性很好，而且零件加工难度低，不需要复杂的曲面加工，普通的铣削、磨削加工就能满足精度要求，制造成本远低于凸轮分度机构，非常适合中低转速、固定分度角度的间歇传动工位。在结构布局上，主动拨盘通常和减速电机的输出轴直连，不需要额外的减速传动链，整体结构紧凑，占用的安装空间小，可以直接集成在设备的转台下方，不需要额外留出复杂的传动空间。设计时还要考虑圆柱销的磨损补偿，通常会将圆柱销设计成可更换的结构，配合面磨损后只需要更换圆柱销就能恢复配合精度，不需要整体更换拨盘或者槽轮，降低后期的维护成本。锁止弧的配合面要做光滑过渡，避免出现尖角，防止锁止和解锁阶段出现卡滞，同时在锁止弧的起始和终止位置做微小的倒角，减少启停瞬间的冲击。
