游戏IP死亡轨道主题标识徽章结构设计

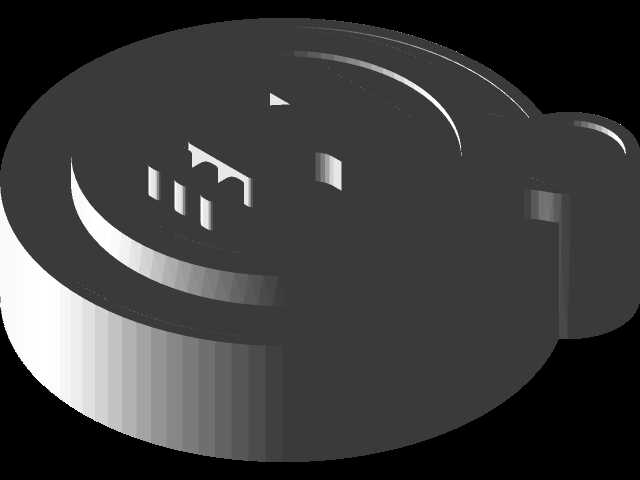

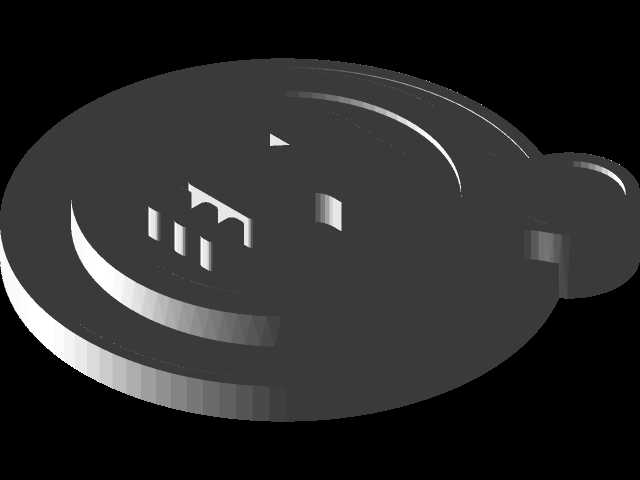

这款立体标识构件的设计，最初是面向线下主题展陈、文创周边定制场景开发的装饰类结构件，在主题场馆的导视系统、玩家社群线下活动的纪念配饰、IP联名周边的装饰嵌件场景中都能适配。从结构设计逻辑来看，整体采用环形外框搭配中心主题浮雕的布局，外轮廓做了单侧延伸的挂接结构，预留的穿挂孔位可以适配别针底座、挂绳穿接两种安装方式，不需要额外做二次结构改造就能直接匹配不同的装配需求。

建模过程中首先确定了整体的安装边界：外轮廓最大直径控制在45mm，单侧挂耳延伸长度12mm，整体浮雕凸起高度控制在3mm以内，既保证手持或者佩戴时不会因为凸起过高产生勾挂，也能让中心的主题图案有足够的立体层次，不会因为厚度过薄丢失细节。中心的主题图案采用分层拉伸的建模思路，最底层是环形哑光基底，做了0.5mm的下沉台阶，和外框形成明确的视觉分层，中间层的主题图形做2mm的凸起，边缘做0.2mm的圆角过渡，避免锐边在日常使用中造成剐蹭，最外层的外框做1mm的高度差，和中心图形形成错落的光影层次，即使在普通室内光线下也能清晰识别图案内容。

从实际使用的功能特性来看，整个构件没有活动结构，所有特征均为一体化成型结构，不管是采用光固化3D打印做小批量定制，还是采用冲压、压铸工艺做批量生产，都不需要做额外的结构拆分，模具拔模角度统一设置为3度，所有凸起特征的根部都做了R0.3的圆角过渡，避免成型过程中出现应力集中导致的断裂问题。挂接孔的内径设置为3mm，孔壁厚度不小于1.5mm，能够满足日常佩戴、悬挂的强度要求，即使采用常规的ABS、锌合金材质生产，也能承受日常使用中的拉扯、磕碰，不会出现孔位开裂的问题。

设计过程中特意规避了细小的悬空特征，所有浮雕细节的最小宽度都控制在1mm以上，不管是采用FDM打印、机加工还是开模生产，都不会出现特征丢失、成型不良的问题。背面做了整体的平面处理，平面度控制在0.1mm以内，可以直接粘贴背胶或者焊接别针底座，不需要额外做背面的找平加工。表面处理的适配性上，整体结构没有深槽、窄缝特征，不管是做喷漆、电镀、阳极氧化还是激光雕刻，都能保证各个面的处理效果均匀，不会出现积液、上色不均的问题。

从场景适配的角度来说，除了作为单独的徽章配饰使用，这个结构也可以直接嵌合到主题外设、展示台牌、收藏盒的表面预留槽位中，外轮廓的环形结构可以作为定位基准，装配时不需要额外做定位治具，直接靠外圆和安装槽的间隙配合就能完成固定，装配公差控制在0.1mm以内，装配后不会出现松动、偏移的问题。针对不同的使用场景，建模时保留了特征参数化调整的余地，可以根据实际安装需求等比例缩放整体尺寸，所有特征的比例关系不会因为缩放出现变形，挂接孔、浮雕分层的相对尺寸始终保持合理的强度比例，不需要重新建模就能快速适配不同尺寸的安装需求。

结构校核阶段，针对日常使用中常见的磕碰、挤压场景做了结构验证，3mm的整体厚度搭配均匀的壁厚设计，在承受10N的正面压力时不会出现永久变形，外框的环形结构本身就具备较好的结构强度，即使边角位置受到磕碰，应力也会沿着环形结构分散，不会直接传递到中心的浮雕图案上，能很好的保护中心的主题细节。整个模型的所有特征都做了几何连续性检查，没有破面、重叠面、非流形几何问题，导入到各类建模、切片、加工软件中都能直接使用，不需要做几何修复，能直接对接后续的生产加工流程。
