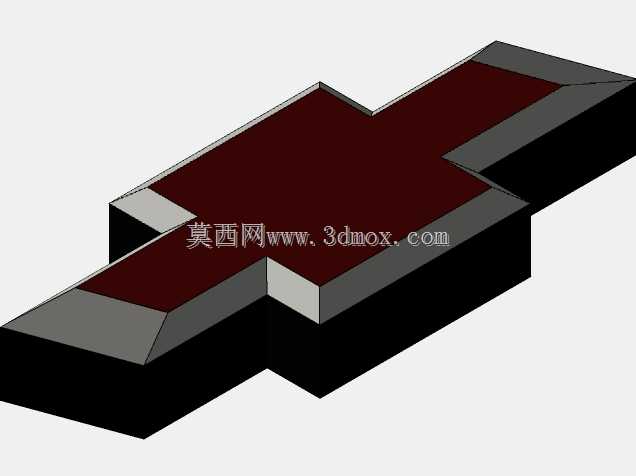

雪佛兰品牌标识立体结构造型设计

　　该立体标识结构主要应用于乘用车辆前脸格栅、尾门装饰区域、轮毂中心盖以及车内方向盘、中控饰板等品牌视觉展示点位，是车辆品牌识别体系的核心视觉载体，承担着品牌视觉传递、外观装饰协调的核心作用，不同安装点位的标识结构会根据安装基面的曲率、安装空间的预留尺寸做适配性调整，避免出现安装后凸起过高、边缘刮蹭、贴合不严的问题。从结构设计层面来看，该标识采用分层式立体结构，底层为平整安装基座，基座边缘做斜切倒角处理，既可以弱化安装后与基面的台阶差，也能避免尖锐边缘在装配、使用过程中造成磕碰损伤，上层为品牌标志性的领结造型凸起结构，凸起高度根据安装点位的不同做差异化设定，外露于车身外表面的标识凸起高度控制在3-8mm区间，兼顾立体视觉效果与风阻影响，

　　车内使用的标识凸起高度可适当提升至5-12mm，强化内饰的质感层次。设计过程中首先需要保证品牌视觉符号的比例准确性，领结造型的横向、纵向比例严格遵循品牌视觉规范要求，边缘的斜切角度统一，保证各个视角下的视觉识别一致性，避免出现比例失调、造型变形导致的品牌识别偏差。结构建模阶段优先采用参数化草图驱动特征的方式构建，先绘制领结造型的外轮廓基准草图，约束各段线条的长度、夹角参数，再通过拉伸、拔模、倒角特征依次构建基座层与标识凸起层，拔模角度设置在15-20度区间，既方便后续注塑成型过程中的脱模作业，也能让立体结构的光影过渡更自然，不会出现生硬的直角转折。安装边界层面，标识背部预留3mm厚度的粘接安装位，可适配3M双面胶或者卡扣式安装结构，

　　针对外装使用场景，基座边缘预留0.5mm的溢胶槽，避免粘接安装时胶体外溢影响外观整洁度，整体结构的外轮廓尺寸根据不同车型的安装需求可做等比例缩放，缩放过程中严格保证各部分结构的壁厚均匀，最小壁厚控制在1.2mm以上，避免注塑成型过程中出现缩痕、缺料等成型缺陷。针对不同的使用场景，结构设计上也做了对应的适配调整，外装使用的标识在表层结构下方预留0.2mm的镀层附着位，可满足镀铬、烤漆等表面处理工艺的附着要求，保证户外使用过程中的耐候性，避免长期日晒雨淋出现表层脱落、变色问题；车内使用的标识可在基座内部预留透光结构位，适配车内氛围灯的透光需求，实现标识点亮的视觉效果。建模过程中需要重点关注各曲面之间的G1连续衔接，尤其是斜切面与顶面、

　　基座侧面的交接位置，要避免出现尖角、碎面问题，保证后续数控加工或者模具开模过程中的曲面流畅度，减少后续表面处理的打磨工作量。同时需要考虑装配公差的适配，安装基座的平面度公差控制在0.1mm以内，保证与车身安装基面的贴合度，避免出现安装后缝隙不均、翘边的问题，标识的外轮廓边缘做R0.3mm的圆角处理，既提升触感的安全性，也能避免涂层在边缘位置出现积漆、流挂的问题。
